       SISTAG公司介紹：

SISTAG公司(SISTAG AG )是瑞士著名的閥門制造商。多年來以其卓越的品質，豐富的經驗和領先的設計為世界各地用戶提供優質服務，并獲得廣泛認可。西虎公司在瑞士本土和美國擁有制造廠，主要生產和銷售各種刀閘閥、蝶閥、閘門、翻板閘門、止回閥及其他特種閥門，產品主要應用于石化、化工、冶金、礦業、造紙、水處理、電力、飲料等行業。

       刀閘閥
產品特點:
專利性的填料組件,可以在線調整或添加填料,內置刮刀,可以清除閥板附著物。

彈性密封夾持于閥體,形成軟硬雙重密封,實現雙向零泄漏。

閥板全程在導槽內運動,可以雙向承受高壓差。

閥體內部流體動力學設計。避免物料堆積與沉淀。
連接方式：
·對夾式

·法蘭式
·支耳式

應用領域:

石化和化工:各種粉料、顆粒、漿液、廢渣、固液混合體如:聚乙烯、PTA、 ABS、聚丙烯、EVA、PVC

礦山和冶金:選礦和礦漿輸送,尾礦處理,金屬提煉

市政:污水、污泥、帶固體顆粒的廢水

造紙:各種濃度的紙漿、漿渣控制

發電:煤灰氣力、水力輸送

其他:水泥、食品、飲料生產過程

SISTAG刀閘閥是最理想的底部無溝槽設計,這就意謂著閥板底端無法獲得支撐,SISTAG閥門將兩側導槽延伸至閥體底部,對闊板提供全行程雙向支撐,從而閥門可以雙向承受高壓差。

規格：

尺寸范圍: DN50-DN2400

公稱壓力: PN10-PN160 ANSI CL150,CL300

工作溫度:-30℃至240℃

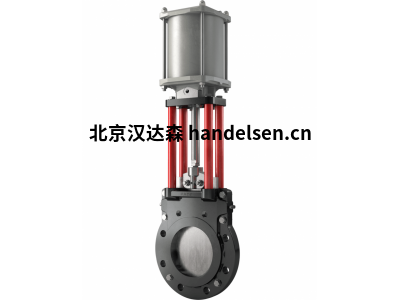

VN型刀閘閥特點：
    獨特的密封設計是SISTAG閥門高品質的保證。系列先進的機構設計和制造標準,并且實施了有別于其他產品的諸多經過時間檢驗的精心改進,這些保證了其終生的可靠性。

1、刀閘閥為雙向六級以上密封,達到零泄露。符合DIN3230第三部分一級標準。

2、閥板是方形或略帶弧度(大于DN400) ,在關閉過程中閥板在導槽內滑動間板前沿棱角能有效清除導槽內堆積的臟物,避免閥門卡死。

3、密封閥座嵌于閥體內,避免受到流體沖刷磨損。在閥門底部,平滑沒有凹槽,確保雜質不會堆積。在閥門關閉時, U型閱板的底邊和兩側面拉觸密封,實現雙向切斷。閥門關閉時,閥板前沿刀刃和閥體配合形成剪刀,具有切斷功能。

4、硬化的不銹鋼悶板大大提高閥板的耐磨能力,有效抗擊紙漿的沖蝕。,

5、壓蓋處的密封采用自膨脹填料密封,如果長期使用而閥門填料處出現泄漏時,無需拆解閥門即可在線進行填料自膨脹調整,或添加膨脹材料。

6、填料前沿設置金屬刮刀,在閥門開啟時首先自動清理閥板上的附著物,以免污物損傷填料。7、閥門安裝沒有方向性要求。

8、不銹鋼閱板的光潔度符合VSM10330-N7標準,優于Ral.6微米,有益于減小閥門扭矩,提高填料和間門壽命。

9、所有螺栓均為不銹鋼材質,其它非不銹鋼部件均噴涂環氧樹脂涂層進行防腐處理,滿足戶外標準SL29125.

10、執行機構在開始95%行程快速動作,最后3-5%行程實現緩閉,這將有助于清潔底部密封面和避免因快速關閉而造成的撞擊。

11、氣缸缸體經過光潔度和防腐處理,保證百萬次以上壽命。

12、閥門設計符合歐洲人類安全條理。
應用領域:
造紙:各種濃度的紙漿,漿渣,黑液,廢紙,碎布,木屑紙漿。

化工:各種粉塵、顆粒、廢渣、固液混合體,如:聚乙烯,聚丙烯,聚氯乙烯,碳黑等工藝裝置。

市政:污水,污泥,帶固體顆粒的廢水。

發電:煤灰輸送。

礦業和煉鋼:軋屑、選礦、灰渣輸送、水泥生產。

其他:糧食、水泥的秤量及裝袋系統。
規格：

尺寸范圍: DN50-DN2400

公稱壓力: PN10-PN160, ANSI CL150,CL300

法蘭標準: DIN PN10-PN160, ANSI CL150,CL300

泄漏測試標準: DIN3230第3部分1級(零泄漏)

面到面尺寸: EN558-1, DIN3202

材質：

注:標準配置中,所有非不銹鋼部件均進行防腐處理

其它附件電動執行機構:

德國AUMA SA系列,可選配就地控制箱,閥位輸出,閥位定位器等選件。

電磁閥型號: Birkert 5413, 220VAC或24VDC, 2位4通, IP65, PVC

空氣管與氣缸相聯接。

限位開關:

1. 機械: 220AC或24VDC, IP652.

2. 金屬感應式: 2線制或3線制, 12-48VDC或220VAC, IP67

3. 磁感應式: 3線制, 24VDC, IP67
