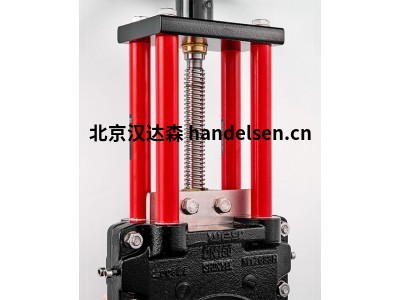

瑞士SISTAG MF型刀閘閥 漢達森為您提供一手貨源

田琪 QQ：2850590597   手機：15801397840 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales2@handelsen.cn

瑞士SISTAG MF型刀閘閥 漢達森為您提供一手貨源

SISTAG公司(SISTAG AG )是瑞士著名的閥門制造商。多年來以其卓越的品質，豐富的經驗和領先的設計為世界各地用戶提供優質服務，并獲得廣泛認可。西虎公司在瑞士本土和美國擁有制造廠，主要生產和銷售各種刀閘閥、蝶閥、閘門、翻板閘門、止回閥及其他特種閥門，產品主要應用于石化、化工、冶金、礦業、造紙、水處理、電力、飲料等行業。
    SISTAG公司廣泛采用現代化的閥門生產系統，開發、設計、加工、裝配、測試和管理全面數字化，擁有ISO9001/EN29001質量管理系統認證， PED、ATEX和GOST安全認證。擁有三條生產流水線，一個數控加工中心，一個大型自動化倉儲系統。

刀閘閥
產品特點:
專利性的填料組件,可以在線調整或添加填料,內置刮刀,可以清除閥板附著物。

彈性密封夾持于閥體,形成軟硬雙重密封,實現雙向零泄漏。

閥板全程在導槽內運動,可以雙向承受高壓差。

閥體內部流體動力學設計。避免物料堆積與沉淀。
連接方式：
·對夾式

·法蘭式
·支耳式

應用領域:

石化和化工:各種粉料、顆粒、漿液、廢渣、固液混合體如:聚乙烯、PTA、 ABS、聚丙烯、EVA、PVC

礦山和冶金:選礦和礦漿輸送,尾礦處理,金屬提煉

市政:污水、污泥、帶固體顆粒的廢水

造紙:各種濃度的紙漿、漿渣控制

發電:煤灰氣力、水力輸送

其他:水泥、食品、飲料生產過程

SISTAG刀閘閥是最理想的底部無溝槽設計,這就意謂著閥板底端無法獲得支撐,SISTAG閥門將兩側導槽延伸至閥體底部,對闊板提供全行程雙向支撐,從而閥門可以雙向承受高壓差。

規格：

尺寸范圍: DN50-DN2400

公稱壓力: PN10-PN160 ANSI CL150,CL300

工作溫度:-30℃至240℃

MF型刀閘閥特點:
免損傷密封系統:

1密封閥座內嵌于閥體,避免被劃傷和磨損,可靠性能的保證。

2閥板置于閥體內導槽而非飄動,密封置于閥板側棱,自身實現雙向零泄露。

3底部密封表面與閥體平齊,無溝槽。
自清潔設計:

1閥板前沿有棱角和刀口,可以自清潔閥座表面和切斷流體中雜質。

2填料前后沿設置刮刀,可以自動清潔滑動的閥板,以保護填料。

3氣缸末端緩沖設計,可有效清潔閥體底部密封面。
在線添加填料及其它特點:

1無填料壓蓋設計,填料置于閥體內,運行中可以隨時添加填料,調節閥體兩側螺釘可以調整填料密封。

2閥門可以任意方向安裝。

3閥門可以提供V型口設計,以具備良好的調節性能。

4可生產進行中拆卸下游管線。

5配置氣動,電動或液壓執行機構,實現各種口徑閥門合適的控制。

   設計規格：
設計規格口徑: DN50-DN2200

泄露測試:DIN 3230第三部分一級(零泄露)

設計壓力:最大10bar

連接法蘭標準:

DIN 2501

PN10/16

面到面尺寸:

EN558-120系列

DN 3202 KI
主要部件材質：

閥體 316不銹鋼鑄鐵

閥板 316不銹鋼,球墨鑄鐵

閥座 NBR, EPDM, VITON

閥桿 430F不銹鋼

螺栓螺母316不銹鋼

選件: 閥體可以配置V型口,改善調節特性

閥體可內襯

鎳閥板可以提供硬質合金

閥體表面處理：

閥體和執行機構表面噴涂兩層環氧樹脂,以提供可靠的大氣腐蝕保護,符合SL29125標準標準

顏色:石頭灰色(RAL7030)

氣動閥門安裝尺寸
