 Burocco800系列控制閥門采用雙通球形方法體及螺栓固定式閥座產品簡介

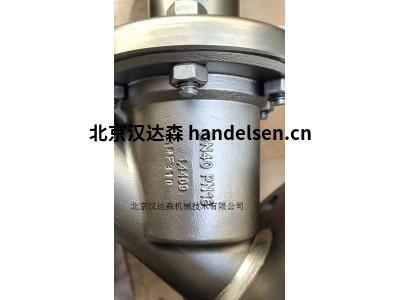

  Burocco800系列控制閥門采用雙通球形方法體及螺栓固定式閥座，底部用于檢查，更換閥塞(反向型)。閥塞在導向件的控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小工廠中的調節。

  803系列控制閥門采用螺栓固定閥座式球形閥體與焊接閥座式三通。B型端口閥塞在導向件控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小設備的調節。

  應用：

  800/803系列控制閥可控制多種流體：蒸汽、過熱水、非爆炸性氣體、腐蝕性液體等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，可將閥門用于特殊領域。

  產品參數

  工作控制方式

  -2V-NC常閉(空氣打開，直通閥)

  -2V-NO常開(空氣關閉，直通閥)

  -3V-分流/合流閥

  尺寸

  -DN15-DN100(1)

  壓力等級

  -PN16-PN40

  閥體材料：

  -球墨鑄鐵 GS400-12(環氧清漆)PN16

  -碳鋼 ASTM A216 WCB (環氧清漆)PN40

  -不銹鋼 AISI316 PN40

  閥座

  -AISI316L不銹鋼

  -連接方式

  -法蘭 PN16，PN40(2)-凸面(RF)UNI2229

  閥蓋

  -符合ASTMA105、AISI420、AISI316鋼標準

  閥塞

  -等百分比、線性、V型端、小流量、在導向件控制下進入上部。

  -AISI 316L 帶PTFE-PTFE/GG插芯(軟質密封)

  -AISI 316L帶高性能聚合物插芯(HPP)

  -AISI 316(金屬密封)

  自調節填料箱

  -STD-PTFE 材質 “V”形環+石墨環

  -LTS-純PTFE “V”形環

  閥殼

  -球墨鑄鐵 GS400-12(環氧清漆)

  伺服控制器

  -正反向氣動作用板(最大 2.5bar)，采用FE沖壓板(環氧清漆)

  -規格：S.200、S.275、S.340、S.430

  -標準彈簧范圍：3-15psi、6-18psi、6-30psi

  -電流設備：行程指示器

  -附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。

  密封等級

  -符合UNI EN1349標準的規定

  -軟密封 VI級

  -金屬密封 IV級

  使用限制

  -采用球墨鑄鐵閥體的閥門：最低溫對-5℃，最高溫度180℃;

  -采用WCB鋼閥體的閥門:最低溫對-5℃，最高溫度200℃

  -采用AISI316 鋼閥體的閥門：最低溫對-20℃，最高溫度200℃

  注釋

  (1)根據客戶要求，可提供更大規格或者小CV(流量)的閥門

  (2)根據客戶要求，可提供其他類型的端連接

  選型對附件的要求：

  在生產過程中，控制系統對閥門提出各式各樣的特殊要求，因此，控制閥必須配用各種附屬裝置(簡稱附件)來滿足生產過程的需要。

  控制閥的附件包括：

  1、閥門定位器用于改善控制閥調節性能的工作特性，實現正確定位;

  2、閥位開關顯示閥門的上下限行程的工作位置;

  3、氣動保位閥當控制閥的氣源發生故障時，保持閥門處于氣源發生故障前的開度位置;

  4、電磁閥實現氣路的電磁切換，保證閥門在電源故障時閥門處于所希望的安全開度位置;

  5、手輪機構當控制系統的控制器發生故障時，可切換到手動方式操作閥門;

  6、氣動繼動器使執行機構的動作加速，減少傳輸時間;

  7、空氣過濾減壓閥用于凈化氣源、調節氣壓;

  8、儲氣罐保證當氣源故障時，使無彈簧氣缸活塞執行機構能夠?qū)⒖刂崎y動作到故障安全位置。其大小取決于氣缸的大小、閥門動作時間的要求及閥門的工作條件等;

 

  訂貨舉例：800-DN15-GS-PN40

  閥體方式口徑閥體材質法蘭壓力

  直通800DN15球墨鑄鐵(GS 400-12)PN16

  三通803DN20碳鋼(A STMA216WCB)PN40

  DN25不銹鋼AISI 316

  DN32

  DN40

  DN50

  DN65

  DN80

  DN100

  有關閥門選型及規格確定情況，請聯系我公司技術部

  800-DN15-GS-PN16

  800-DN15-GS-PN40

  800-DN15-WCB-PN16

  800-DN15-WCB-PN40

  800-DN15-316-PN16

  800-DN15-316-PN40

  800-DN20-GS-PN16

  800-DN20-GS-PN40

  800-DN20-WCB-PN16

  800-DN20-WCB-PN40

  800-DN20-316-PN16

  800-DN20-316-PN40

  800-DN25-GS-PN16

  800-DN25-GS-PN40

  800-DN25-WCB-PN16

  800-DN25-WCB-PN40

  800-DN25-316-PN16

  800-DN25-316-PN40

  800-DN32-GS-PN16

  800-DN32-GS-PN40

  800-DN32-WCB-PN16

  800-DN32-WCB-PN40

  800-DN32-316-PN16

  800-DN32-316-PN40

  800-DN40-GS-PN16

  800-DN40-GS-PN40

  800-DN40-WCB-PN16

  800-DN40-WCB-PN40

  800-DN40-316-PN16

  800-DN40-316-PN40

  800-DN50-GS-PN16

  800-DN50-GS-PN40

  800-DN50-WCB-PN16

  800-DN50-WCB-PN40

  800-DN50-316-PN16

  800-DN50-316-PN40

  800-DN65-GS-PN16

  800-DN65-GS-PN40

  800-DN65-WCB-PN16

  800-DN65-WCB-PN40

  800-DN65-316-PN16

  800-DN65-316-PN40

  800-DN80-GS-PN16

  800-DN80-GS-PN40

  800-DN80-WCB-PN16

  800-DN80-WCB-PN40

  800-DN80-316-PN16

  800-DN80-316-PN40

  800-DN100-GS-PN16

  800-DN100-GS-PN40

  800-DN100-WCB-PN16

  800-DN100-WCB-PN40

  800-DN100-316-PN16

  800-DN100-316-PN40

  803-DN20-GS-PN16

  803-DN20-GS-PN40

  803-DN20-WCB-PN16

  803-DN20-WCB-PN40

  803-DN20-316-PN16

  803-DN20-316-PN40

  803-DN25-GS-PN16

  803-DN25-GS-PN40

  803-DN25-WCB-PN16

  803-DN25-WCB-PN40

  803-DN25-316-PN16

  803-DN25-316-PN40

  803-DN32-GS-PN16

  803-DN32-GS-PN40

  803-DN32-WCB-PN16

  803-DN32-WCB-PN40

  803-DN32-316-PN16

  803-DN32-316-PN40

  803-DN40-GS-PN16

  803-DN40-GS-PN40

  803-DN40-WCB-PN16

  803-DN40-WCB-PN40

  803-DN40-316-PN16

  803-DN40-316-PN40

  803-DN50-GS-PN16

  803-DN50-GS-PN40

  803-DN50-WCB-PN16

  803-DN50-WCB-PN40

  803-DN50-316-PN16

  803-DN50-316-PN40

  803-DN65-GS-PN16

  803-DN65-GS-PN40

  803-DN65-WCB-PN16

  803-DN65-WCB-PN40

  803-DN65-316-PN16

  803-DN65-316-PN40

  803-DN80-GS-PN16

  803-DN80-GS-PN40

  803-DN80-WCB-PN16

  803-DN80-WCB-PN40

  803-DN80-316-PN16

  803-DN80-316-PN40

  803-DN100-GS-PN16

  803-DN100-GS-PN40

  803-DN100-WCB-PN16

  803-DN100-WCB-PN40

  803-DN100-316-PN16

  803-DN100-316-PN40
