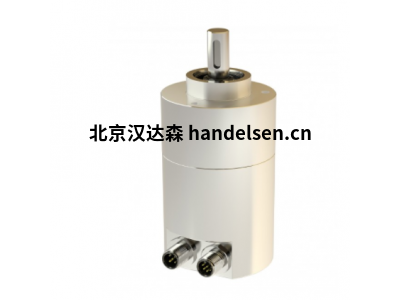

TWK編碼器TRT105型號參數

法蘭尺寸：105毫米；

外殼材料：鋁材質；

測量范圍4096；

工作溫度：-20°C至+60°C；

TWK型號

TWK傳感器ZN-P2L3-D07 S/N：208342

TWK編碼器IW10/4-B 5/N：575014

TWK拉繩編碼器KBD58-K8192RZ01

TWK編碼器CRD65-4096，R4096，C2，Z01

TWK編碼器CRD65-4096R4096C2Z01

TWK傳感器IW254/55A19

TWK編碼器IW25A/100-0，5-KFN-KHN

TWK位移傳感器/W254/115-0.5-A123


產品類別：旋轉編碼器

Inkremental 或 absolute：絕對

接口：普羅菲內特

單圈或多圈：多圈

法蘭形狀：105 毫米

外殼材料：鋁， 不銹鋼 1.4305， 不銹鋼 1.4404

法蘭和軸：安裝法蘭，軸 12 mm， 安裝法蘭，軸 12 mm 帶羽毛鍵

分辨率：4096 步/360°<）、8194 步/360°<）、16384 步/360°<）

代碼類型：二進制代碼、回轉環的位置（整數 32）、二進制代碼、位置值為 2x Integer16、分辨率不可調、二進制代碼、位置值為雙字（整數 32）

測量范圍：4096革命

輪廓：標準，專業信息

電氣連接：電纜出口軸向， 徑向電纜出口， 軸向連接器出口， 徑向連接器出口， 標準， 3 連接器， 徑向

電氣和/或機械變體：防護等級 IP69K，標準



轉子輪轂傳感器 NBT-D/S3，具有 SIL2/PLd 認證

TWK的另一款傳感器加入了現在一長串的SIL2/PLd認證傳感器：新開發的NBT-D/S3轉子輪轂傳感器，帶有PROFINET接口。該傳感器主要為風力渦輪機開發，可測量轉子的速度，以便用戶始終了解其渦輪機的運行狀態。由于傳感器的功能安全設計，他可以隨時信任NBT的輸出信號，并相應地設計他的控制理念。安裝在轉子中非常簡單且經濟高效：無需連接到驅動軸。相反，它可以放置在旋轉軸附近的任何位置。



通過使用MEMS傳感器，可以進行任意安裝。轉子輪轂傳感器包含一個高精度陀螺儀傳感器，用于測量施加的速度（角速度）。額外安裝的加速度計用于驗證速度信號，并將360°刻度的當前角度輸出為轉子位置。



傳感器的接口是通過PROFINET的PROFIsafe，另外還配備了PROFINET標準模塊。該設備是根據 ISO 13849 和 IEC 61508 開發的功能安全版本，具有 d 級性能和安全集成 2 級，使用壽命為 25 年?，F(xiàn)在，TÜV認證機構的證書也可用。用戶可以確保他正在安裝一個安全的傳感器，以提供可靠的數據。從雙重意義上講：計量和功能安全。



事實上，傳感器可以安裝在風力渦輪機轉子或類似應用中的任何地方 - 無需軸連接 - 使用戶更容易使用。它需要一種新的方法來在開發過程中進行測量值處理。用于連接陀螺儀和加速度計的測量值的卡爾曼濾波器的實現，以及新開發的算法和校正濾波器，最終產生了一個非常好的結果：高精度的快速響應和抗干擾速度信號。到目前為止，市場上獨一無二。風力渦輪機中發生的典型縱向和橫向振動以及機艙振動對信號質量幾乎沒有影響。實驗室和現場的許多測試都成功通過，即使旋轉平面略有傾斜。衡量一切的標準是我們客戶的高要求。第一批申請已經進行。

因此，堅固耐用且耐候的傳感器有助于風力渦輪機的安全運行，例如防止轉子超速造成的損壞。憑借其堅固的鋁制外殼，它提供IP67防護等級。通過 M12 插頭進行連接。
