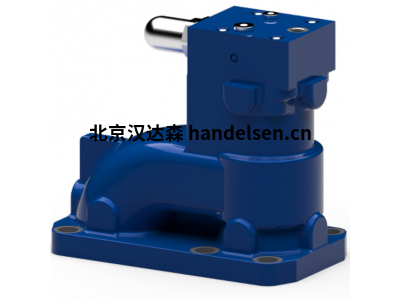

Rickmeier齒輪泵UNI系列工作原理

該系列轉速為2200rmp；

輸送容量范圍從35-160cm³；

輸送流量從49 l/min-226 l/min；

功率從0.7-3.2kw；

該系列與其他結構型式相比噪音更低；

UNI泵可選擇配置泵殼內部的額外加工，使其在這種情況下能夠明顯降低聲壓級；

此系列是內嚙合式齒輪泵，因此是旋轉式排量泵；

產品說明

RICKMEIER UNI泵總是沿一個流動方向進行介質泵送。這一特性使UNI泵適用于所有不允許反向流動的應用場合。如果驅動軸旋轉方向相反，泵會自動切換，同時保持單一的流動方向。相比其他的解決方案，該巧妙的設計和使用最少數量的零件，使其更具有明顯優勢。

RICKMEIER UNI泵的一大特點是結構型式非常緊湊，因此可以安裝在狹小空間（如風電機艙、船舶齒輪箱或燃?xì)獍l(fā)電機）與其他解決方案相比，

RICKMEIER UNI泵即使在高粘度狀態下，流動阻力也較小，即內部壓力損失很小。

RICKMEIER UNI泵沒有密封件和閥門等易損件，因此維護成本很低，即使長時間運行，也無需進行維護作業



工作原理

UNI泵是內嚙合式齒輪泵，因此是旋轉式排量泵。驅動齒輪軸和內齒圈轉動時，齒間空隙中所積聚的介質會從吸入側被輸送到壓力側，并在該處通過互相嚙合的齒輪被壓出到壓力側。吸入側和壓力側通過一個密封片密封。流動介質的輸送導致齒輪泵吸入側產生壓降。由于齒的不斷嚙合，流動介質通過不斷流入來補償壓降，從而形成連續的輸送過程。

該過程對于氣態和液體的介質執行方式都相同。因此齒輪泵可以自行給吸入側排氣，直到整個管內都填滿液體輸送介質為止。



RICKMEIER UNI泵沒有軸密封圈，因?yàn)樗鼈兪菫橹苯舆B接（例如在傳動裝置外殼上）而設計的。齒輪泵的軸承油由驅動側的滑動軸承和帶孔的驅動齒輪軸流出，進入積油槽



噪聲優化

RICKMEIER UNI 泵機與其他結構型式相比噪音更低。

如果是輸送介質空氣含量較高，通常會導致明顯的噪音。UNI泵可選擇配置泵殼內部的額外加工，使其在這種情況下能夠明顯降低聲壓級。

視運行參數和空氣含量的不同，聲壓級最高可降低15dB(A)。齒輪泵的輸送性能和效率不會因此受到負面影響，但如果是不含空氣的輸送介質，則這種修改預計不會減少噪音
