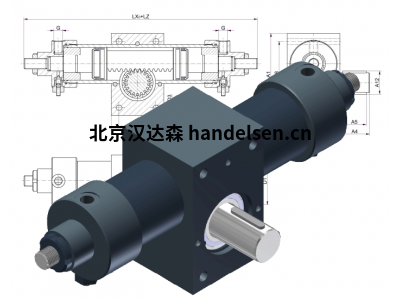

Heiss旋轉驅動氣缸HDZ120

     Heiss GmbH 開發和制造高品質液壓和氣動產品已超過 25 年。50 名員工確保無縫的生產流程并保證我們產品的高質量。使用 Heiss GmbH 的產品，您可以放心，您將收到符合最高質量標準的產品。我們所有的產品都在同一個屋檐下進行設計、加工和組裝。

DQS 的 DIN EN ISO 9001 認證反映了我們的高質量標準。在我們2000平方米的生產車間中，由經驗豐富的技工操作的現代化機器正在按時加工您定制設計的單個零件或大批量產品 。

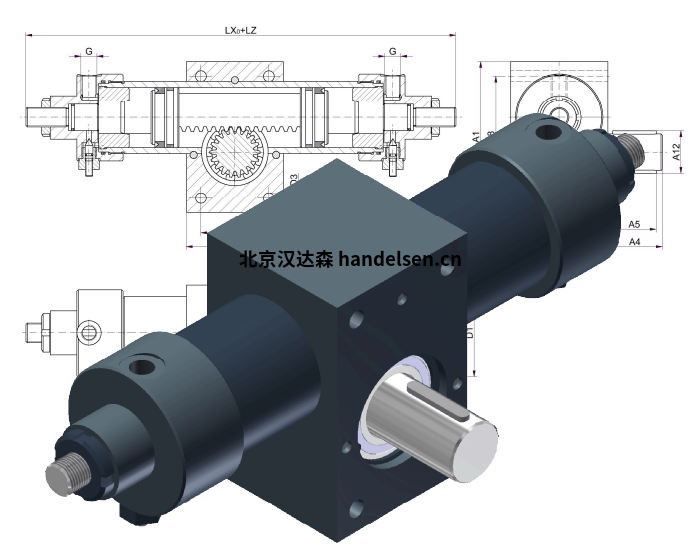

    Heiss旋轉驅動氣缸HDZ120通過活塞和齒輪齒條的橫向運動產生扭矩。根據應用，需要特別考慮齒條和小齒輪之間的游隙到負載反轉的情況。



Heiss旋轉驅動氣缸HDZ120特點：

•最大工作壓力高達 120 bar，安裝尺寸最小

•8 種不同活塞尺寸可供選擇，扭矩高達 6750 Nm

•根據客戶要求的旋轉角度，帶或不帶微調選項的旋轉角度

•功能模式：雙作用，可選配或不帶行程末端阻尼器

•密封槽和直徑符合 ISO 5597/1 和 DIN ISO 7425/1 標準

•可與水一起使用

Heiss旋轉驅動氣缸HDZ120運行條件：

-工作壓力：120 bar，如需更高的工作壓力，請聯系我們。

-工作流體：基于礦物油的液壓油，例如符合 DIN 的 H、HL、HLP 油51524/51525。其他工作流體如耐火流體或水可用于要求。

-工作溫度：默認情況下，液壓旋轉驅動油缸配有密封件，用于溫度范圍為 -20°C 至 +80°C。可安裝耐高溫密封件

-無需更改設計。如果需要，請在訂購時添加訂購索引“X6”（見特殊設計 – 型號名稱）。

-活塞移動速度：最大 0.5 m/s，如需更高速度，請聯系我們。

-旋轉角度：可選，最大。 2 x 360° = 720°可根據要求提供或不提供兩側旋轉角度的微調選項

-鍵的位置：默認情況下，鍵的位置在筆畫結束位置是垂直的（如上圖所示）尺寸表）。旋轉是順時針方向。如果鍵需要不同的位置，請用順序索引“X”表示（例如“鍵在行程中間位置垂直”）

-扭矩：不得超過數據表中列出的扭矩。列出的扭矩需要一個將 ? = 0,9 的效率考慮在內

-特殊設計：最常見的帶有相關訂單索引“X”的特殊設備在類型指定部分。

-其他活塞尺寸、多位置旋轉驅動氣缸或旋轉驅動可根據要求提供帶位置感應選項和其他配置的氣缸



Heiss旋轉驅動氣缸HDZ120型號：

Heiss HDZ 120 - 50 / 180° .003 .X
