stuewe收縮盤SDG 24 - 72用于駕駛輸送機等

stuewe收縮盤SDG 24 - 72用于駕駛輸送機等

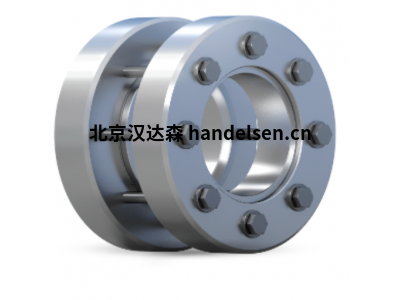

SDG型收縮盤是一種由四部分組成的收縮盤，用于節省空間的圓盤形部件的收縮，例如齒輪。

SDG 型的變體是兩部分式收縮盤型 SDGH。這通常用于較小的安裝空間。

應用說明

SDG型分體收縮盤是四部分收縮盤，用于節省空間的圓形部件收縮，比如，齒輪。使用帶盤或凸輪。

這些通常用于特別小的建筑空間。如果只需要單側連接，STUWE@提供SDGH類型的分體收縮盤。

應用領域

驅動技術

軋機技術

切碎 技術

皮帶傳動

輸送機技術

齒輪箱

應用實例-駕駛

我們的摩擦連接可確保您的齒輪箱、聯軸器、皮帶和鏈傳動或其他驅動部件安全地驅動機器軸。

例如，齒輪箱通過HSD型熱縮盤連接到軸上。AS型外部夾緊裝置可以將聯軸器或皮帶輪連接到軸上。

齒輪通過IS型內部夾緊裝置或SDG型收縮片與軸連接，無間隙。

技術參數

軸徑 24 mm

粗糙度 Ra  < 3,2 µm

最大扭矩 0,26kNm

軸向力 28kN

擰緊扭矩 5NM

重量 0,2kg

型號

SDG 24 - 72

SDG 30 - 72

SDG 36 - 72

SDG 44 - 72

SDG 50 - 72

SDG 55 - 72

SDG 62 - 72

SDG 68 - 72
