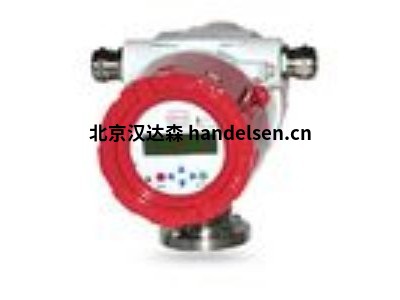

德國Heinrichs 質量流量計CLASSIC LINE

-技術規格-

傳感器：

過程連接：法蘭符合 EN 1092、ANSI B16.5、DIN2512、JIS、NPT，可根據要求提供其他連接

公稱壓力：PN 40，ASME Cl。150/300/600

過程溫度：-40°C至+260°C



環境溫度：

已安裝的變送器：-40°C 至 +60°C/+80°C（取決于轉換器）

分離式變送器：-40°C至+80°C

防護等級：IP 66 / IP 68 (EN60529)



測量偏差：

液體：讀數的 ± 0.1% / 0.15% ± NP 穩定性

氣體：± 0.5% 讀數± NP 穩定性

密度（液體）：± 0.005 g / cm³ / ± 0.001 g / cm³

體積：± 0.2% 讀數± NP 穩定性

接液部件：1.4404 (316 L) / 1.4571 (316 Ti) / Hastelloy C-22

外殼：1.4301 (304) 到 TMU040，St 37.2 / 1.4301 從 TMU050

CE 標志：壓力設備指令 2014/68 / EU

測量范圍：從 60 kg/h 到 2,200,000 kg/h（液體）

安裝方式：內置式或獨立式

電源：19 - 36 VDC、24 VAC +/- 20%、90 - 265 VAC

輸出：電隔離

模擬：2 x 0 / 4-20 mA

二進制 1：有源、無電位 24 V =，最大 200 mA

無源，通過光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W。

頻率：1KHz

二進制 2：無源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W。

狀態：無源，通過光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W。

二進制輸入：復位計數器讀數

環境溫度：-20℃至+60℃/+80℃

防護等級：IP 68 (EN60529)



測量原理：

如果介質以足夠的速度流過TSK接頭的水平或垂直布置的測量腔（1），槳葉（2）將繞軸旋轉，直到介質的力和槳葉表面的反作用力加上彈簧為止張力建立平衡。槳葉（2）在測量室（1）中的角位置或平衡位置是流量的度量。然后在槳葉軸（3）的末端封裝的環形永磁體（4）通過磁鐵跟蹤指示器（5）系統將其定位到刻度尺（6）和可選的電子評估器上。安全且無填料腺。標尺上顯示的流速僅適用于校準的介質或具有相同物理特性的介質。



應用領域：

液體和氣體，粘性和腐蝕性介質的計量。

應用：化工，石化，石油和天然氣行業

TME系列還用于精確的計量，裝卸系統以及貿易交接應用。
