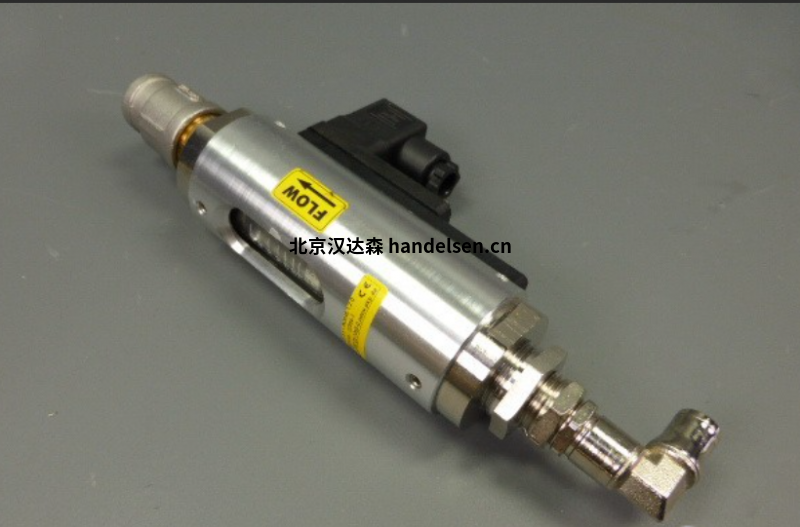

PKP微型浮子流量計和流量監視器 DS 02.1.1.2.L1002.1.2.0
微型浮子流量計和流量監視器，
全金屬外殼
DS 02.1.1.2.L1002.1.2.0
過程連接G 1/4 IG
材料執行:黃銅
黃銅測量管（外鍍錫）
彈簧：不銹鋼1.4571
磁鐵：鐵氧體
密封件:NBR
空氣標度，以1巴，20°C計
測量范圍：0.6...2.2 Nl/min
1個無電位電阻式接觸器
開關機
選項：無
一、產品概述
產品名稱：DS02微型變量區流量計和開關（全金屬版）
用途：用于低粘度液體和氣體的流量測量和監測。
特點：
小型安裝尺寸
可選黃銅或不銹鋼材質
堅固的設計，無玻璃測量管
通用安裝位置
高切換精度
可選Ex版本符合ATEX標準
可選模擬發射器4...20 mA
最大壓力：350 bar，最大溫度：160 °C
二、工作原理
流量計基于改良的變量區原理工作。
浮子在圓柱形測量管中由彈簧引導，隨流動介質在流動方向上移動。
當浮子到達簧片開關的位置時，開關將閉合。
浮子隨著流量的增加而繼續向上移動，直至到達內置的浮子止動器，同時保持開關閉合，確保雙穩態開關功能。
三、典型應用
冷卻系統
工程
醫療技術
制藥和化學工業
研究和開發
四、型號與測量范圍
水：5...60 ml/min至60...150 l/min
空氣：0.6...2.2 Nl/min至200...650 Nl/min（參考條件為1 bar abs，20°C）
五、技術數據
最大壓力：根據型號不同，液體為200至350 bar，氣體為300至350 bar（具體值依賴于測量系統MS或變量區VA）
壓力損失：DS02.1為0.02–0.2 bar，DS02.2為0.02–0.3 bar，DS02.3/4為0.02–0.4 bar
最大介質溫度：液體為100 °C（可選160 °C），氣體為120 °C（可選160 °C）
精度：±10%的滿量程（垂直安裝）
六、材料
黃銅版本：濕式部件包括測量管（外部鍍鎳）、彈簧（不銹鋼1.4571）、墊片（NBR，可選EPDM、FKM）、磁體（鐵氧體）和其他濕式部件（黃銅）。
不銹鋼版本1.4571：濕式部件包括墊片（FKM，可選EPDM、NBR）、磁體（鐵氧體）和其他濕式部件（不銹鋼1.4571）。
型號示例：
PKP流量計DS02.1
PKP流量計DS02.2
PKP流量計DS02.3
PKP流量計DS02.4
PKP流量計DS15.1
PKP流量計DS15.2
PKP流量計DS15.3
PKP流量計DS15.4
