德國 FUNKE U形管式換熱器 適用于蒸發、冷凝等溫差大的工況

郭浪 QQ：2853369882   手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn

1.Funke管式換熱器

固定管板式換熱器

結構特點：

管板和筒體連接，管束不可抽芯，結構簡單，可以在殼體增加膨脹節以滿足不同溫度應力的要求；

結構緊湊，可以提供優化布管，得到大的換熱面積；

管程可以1、2、4、6等多種程數的布置，應用廣泛。

FUNKE的每種型號的產品都嚴格的經過理論計算和試驗測試，在理論和實際運用中找到平衡點。

幾十年來，F(xiàn)UNKE積累了大量的選型，制造經驗，為客戶提供高品質的產品是FUNEK基本的要求。

應用領域：

固定管板式換熱器是應用廣泛的換熱器產品，可以應用于各種不同行業中對不同介質的加熱或冷卻。

U形管式換熱器

結構特點：

U形管式換熱器可抽出管束，方便管間清洗，同時U端可自由伸縮，解決溫度補償問題。

結構簡單，密封面少，造價實惠。

FUNKE采用先進的彎管工藝，嚴格控制換熱管減薄量，同時在設計中著重考慮設備震動問題，有力的保證了設備的生命周期，恰當?shù)睦昧薝形管換熱器的特點。

應用領域：

適用于高溫高壓且管側介質較潔凈不宜結垢的工況，尤其適用于蒸發、冷凝等溫差大的工況。

浮頭式換熱器

結構特點：

浮頭式換熱器的一端管板固定在殼體與管箱之間，另一端管板可在殼體內自由移動，管束與殼體之間沒有溫差應力；

清洗方便，管束可靈活抽出；

填料函式在較高的溫度和壓力下工作，但浮頭結構復雜，造價高；

應用領域：

主要用于滿足具有較高要求的(例如高溫差)化工、煉油等行業。用于液體的換熱、氣體或空氣的冷卻以及蒸汽冷凝。

新型安全換熱器-雙管板換熱器

雙管板換熱器避免了換熱管與管板連接處的泄露造成的不安全性，但若換熱管發生泄露仍然無法避免。

FUNKE專制研發了雙管板、雙層換熱管的換熱器，如此便可完全避免殼側和管側介質因?yàn)樾孤抖a(chǎn)生的危險，同時還安裝了報警裝置來時時監控產品運行情況。

FUNKE把客戶的需求放在首位，賦予產品生命化，不斷研發，挑戰自我，追求完美，雙管雙管板換熱器的研發成功恰當?shù)脑忈屃诉@種理念。

主要用于對管側介質和殼側介質混合會造成爆炸等嚴重危險的行業以及對環保要求較高的行業，如化工、冶金、食品、多晶硅等。

套管式換熱器

套管式換熱器是由直徑不同的直管制成的同心套管，并由U形彎頭連接而成。

這種換熱器中,一種流體走管內，另一種流體走環隙,兩者皆可得到較高的流速，故傳熱系數較大。

另外，在套管換熱器中，兩種流體可為純逆流,對數平均推動力較大。

套管換熱器結構簡單，能承受高壓,應用亦方便(可根據需要增減管段數目)。

填料函式換熱器

結構特點：

采用了填料函式密封結構，管束可在殼體軸向自由伸縮，不會因殼壁與管壁熱變形差而引起熱應力。

其結構較浮頭式換熱器簡單，加工制造方便，節省材料，造價實惠，且管束可靈活抽出，管內、管間可以進行清洗、維修，操作方便易行；

應用領域：

廣泛應用于液體和液體的換熱和氣體的冷卻。典型的應用有液壓系統、大型汽車制造和造船等行業中作為中間冷卻器和后冷卻器。

2.Funke板式換熱器

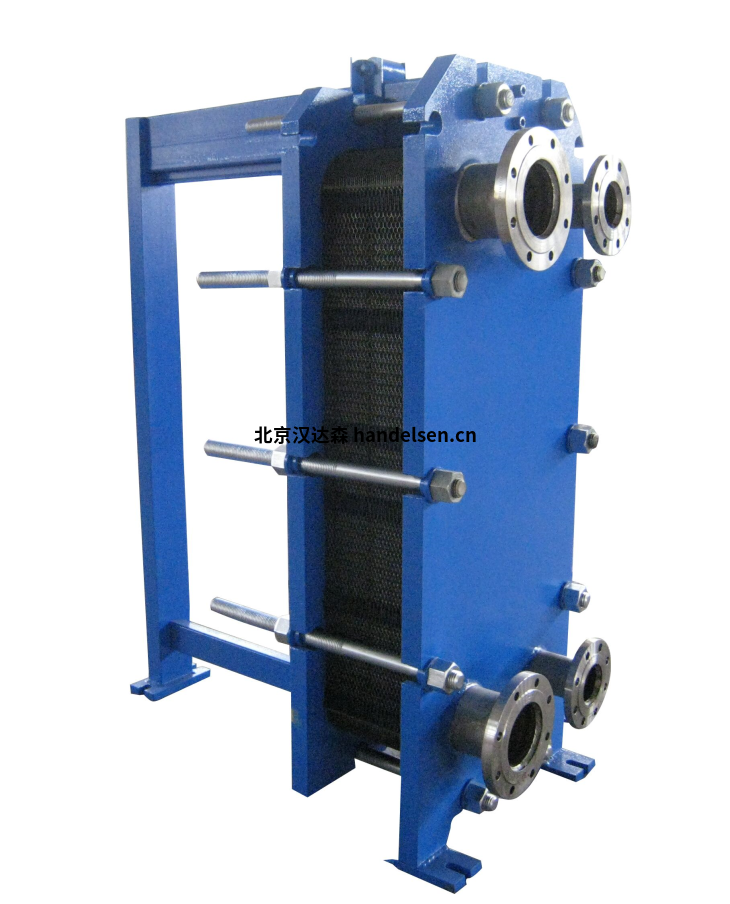

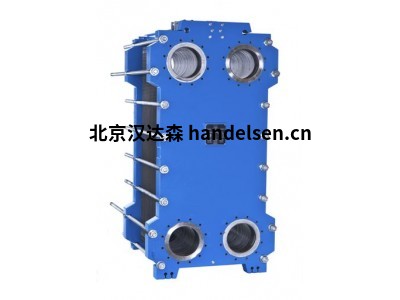

對稱型和非對稱型板式換熱器

FUNKE“FP”型板式換熱器是一種傳統的、常用的板式換熱器，其采用的常規傳熱板片均由墊圈密封，相鄰板片按正確方式組裝后，形成密封的流體通道，冷熱介質分別在各自流道中流動，達到良好的換熱效果。

在加熱、冷卻、蒸汽冷凝等不同領域，“FP”型板式換熱器都充分發揮了如下特點：

高傳熱系數

占地面積小

高度湍流達到自潔效果

結構緊湊，運行重量輕

易于維護和清洗

FUNKE“FP”型板式換熱器采用獨特的“Off-set”板型設計，能組合成對稱或非對稱流道，提供更加經濟合理的產品。

“Off-set”板片不僅具有不同的波紋傾角，能實現熱混合設計；并且能組合成非對稱流道，使冷熱介質的流道截面積不同，達到換熱效果和壓力損失的有利匹配。

相對對稱型流道，非對稱流道能提高總換熱系數，節約成本效益達17%

寬間隙板式換熱器

FUNKE“FPWG”型寬間隙板式換熱器的板片具有大的波紋深度，流道直徑達到傳統板片的3倍，板片之間接觸點較少，故流道通暢，流體可在流道內“自由”流動。

相對于管式換熱器，由于波紋可導致高度湍流，所以傳熱效率高，且緊湊并節省空間。

寬間隙板式換熱器可用在造紙、紡織、制糖、食品等行業中處理含纖維或粗大顆粒的液體或高粘度液體。

?Funke公司簡介

FUNKE創建于德國下薩克森州的漢諾威， 1974年創始人Karl-Heinz FUNKE先生創辦了Funke風凱集團公司。

德國FUNKE專業生產各種標準、非標的列管式冷卻器、板式換熱器等.公司擁有實力雄厚的換熱器設計專家。

Funke的換熱器產品用途廣泛，適用于普通機械工業、造船業、化學工業以及石化工業等中的冷卻，加熱液體及氣體，并且可在不同的壓力及溫度情況下工作。
