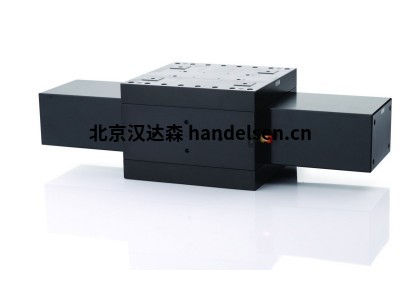

IBS 端部支撐氣動滑軌S40-03100-100406



技術參數


S40-03100-100406

輸入壓力 0.41兆帕

流動 8.13 無功功率

精度“Y” 每 25MM 0.25 微米

剛度“Y” 168,121.2 牛/毫米

剛度“Z” 168,121.2 牛/毫米

最大俯仰力矩 15.1 牛米

最大側傾力矩 30.1 牛米

偏航力矩最大值 15.1 牛米

行程長度 304.8 毫米

最大負載 (Z) “頂部負載” 640.5 牛頓

最大負載（Y）“側向負載” 640.5 牛頓

精度“X” 每 25MM 0.25 微米

導軌長度 406.4 毫米





產品特點

IBS Precision Engineering S40-03100-100406該裝置是端部支撐的第二大滑軌，具有 4 英寸長的滑軌，可通過 4 英寸 x 4 英寸的導軌提供集成精度，行程超過 12 英寸。這種標準的集成滑軌和導軌組件已準備好用于終端支持的應用。


系列簡介

IBS Precision Engineering末端支撐氣動導軌為最簡單的滑軌，末端支撐式氣動滑軌設計用于無法連續支撐滑軌或復雜的情況。端部支撐的滑塊通常用于傳統 X/Y 軸配置的龍門，但也可以通過固定平臺和移動用于控制探針的導桿用于 Z 軸。
