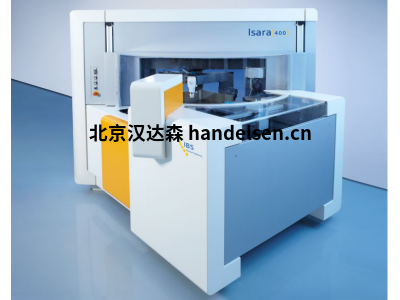

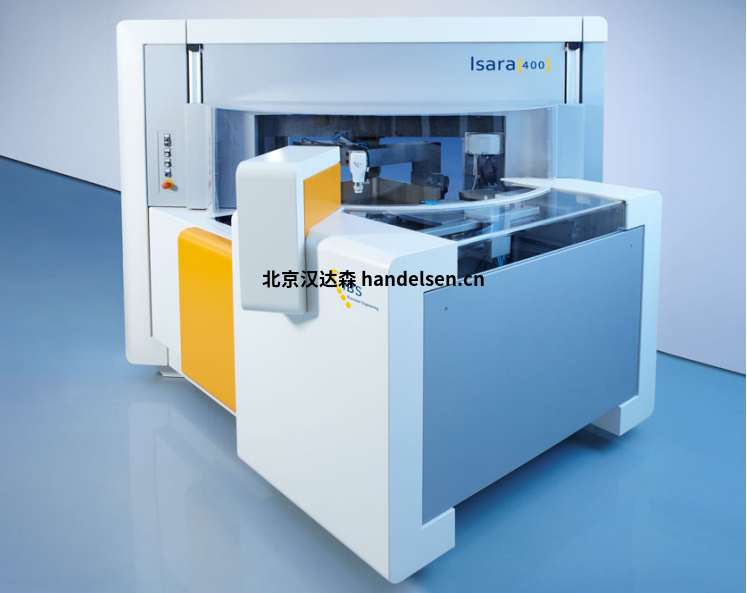

IBS 高精度坐標測量機ISARA400

      ISARA 400 是唯一一臺對自由形態、球體和更高要求的部件提供可追溯完整 3D 測量的測量機。

ISARA 400 作為一臺高精度坐標測量機，用于大型復雜部件的 3D 測量系統，該系統利用熱穩定性動態 3D 測量方法，可在所有三個維度上提供納米精度，基于精密工程的基本原則，ISARA 400 提供了克服標準光學方法或觸覺剖析器的限制的設計，使其成為市場精確的三維坐標測量機。


李銀 QQ：3636923259   手機：17150029804 電話：010-64714988-222 傳真：010-64714988-668 郵件：tk6@handelsen.cn

產品優勢

 1.6 nm 的 3D 分辨率。

測量范圍為 400 x 400 x 100 mm，大于任何其他可比 CMM。

復雜表面和自由形態的全 3D 測量 （-90o 至 + 90o）。

可追溯的測量不確定性。

能夠?qū)⒐鈱W(xué)表面引用到機械參考


一般來說，熱效應是測量機器精度不可重復性的來源之一，ISARA400 CMM 利用零杜爾®和碳化硅 （SiC） 等低膨脹材料，將這些熱效應影響降至低。在測量過程中，外殼最大限度地減少了來自機器環境的熱輸入（例如操作員）。ISARA 3D CMM 能夠降低其對納米級的熱靈敏度。

技術參數

主要尺寸

2.6 x 2.3 x 2.4 米

0.8 x 0.8 x 2.1米

懸掛的機器質量總數，包括副車架和圍欄

機器質量

約3000公斤

約4000公斤

電力供應

氣動供應干空氣

電源和空氣供應

AC 230 V ± 5%, 10 A

7 bar, 80 nl/min

質量等級3 (ISO 8573.1)

污垢顆粒大小。

油，包括蒸氣。

水含量@7巴。

壓力

ppm. vol:

< 5 μm

< 1 mg/m3

< -20ºC

< 128 ppm

允許的溫度范圍：15 ... 25 °C

最大溫度范圍：20 °C ± 0.5 °C

用于指定的精度：小于0.1 °C/h

短時間的溫度變化：900 - 1100 hPa

氣壓范圍：40 - 60 %

濕度

振動水平

需要一個清潔的環境。

符合振動標準D
