ALXION高精度解析器RESFC

ALXION高精度解析器RESFC

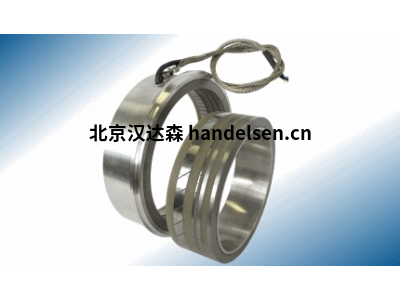

高精度解析器 RES FC 具有高內部空心軸直徑

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　主要特點

　　具有高內部空心軸直徑的高精度解析器 ALXION RES FC 專為 ALXION 直驅電機設計。有兩個版本可用：2 和 12 極。

　　優勢

　　高內部直徑空心軸：高達90毫米

　　高精度：高達 1 弧分鐘

　　兩個版本 ： 2 和 12 極

　　范圍的特征

　　基于對伺服力學最大精度的需求，ALXION 開發的解析器可適應其 FC 范圍和 ST 范圍的直接驅動電機，并可使用 STK 電機在軸中有利地使用。它們是朝著利用直接驅動技術邁出的又一個必要步驟。

　　高精度解析器 RES FC

　　解決器 12 波蘭人 - RES FC 6

　　高精度解析器 12 極 +/- 1 弧分鐘。

　　技術特點 RES FC 6

　　高精度解析器 12 極 - 精度測試結果的典型曲線

　　解決器 2 極點 - RES FC 1

　　高精度解析器 2 極 +/- 50 弧分鐘。

　　技術特性 - RES FC 1

　　尺寸

　　維度解析器 RES FC6 和 RES FC 1

　　3D 文件

　　STP 文件

　　RES FC 解析器

　　ALXION RESFC 解析器是用于運動控制的位置傳感器，具有永磁體無刷扭矩電機。它們體現了與電機技術同質的機電技術的興趣，該技術安裝在電機技術附近，可以承受相同的環境和溫度。此外，它們還有高達 90 mm 的大透空軸，對于通過電纜管道、輔助軸或負載所需的工藝非常有幫助。精度高，高達+/-1弧分鐘，因此，它們可用于大多數應用的一般自動化直接驅動沒有齒輪印刷機，玻璃制造，處理機，機器的電子元件，橡膠和塑料擠出器。解析器由運動控制器或控制同一軸上的電機的電子驅動器提供高頻正弦波載波載體，并提供以旋轉角度的正弦和正弦調節的輸出正弦波。這些波形由電子驅動器降級，該驅動器將測量的位置提供給伺服控制器以關閉速度環和/或位置環。
