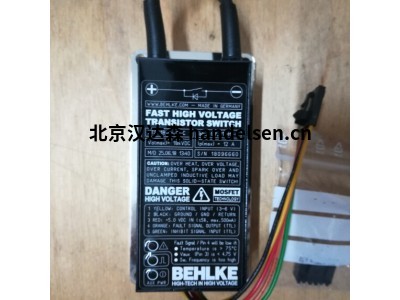

Behlke HTS 21-03-GSM高壓開關

Behlke   HTS 21-03-GSM高壓開關

劉流 QQ：2850590589   手機：18518172469 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales21@handelsen.cn

德國BEHLKE是高壓功率半導體堆棧的全球市場領導者。BEHLKE生產的高壓固態開關zui高可達200kV交流和直流單開關或橋式配置。 BEHLKE擁有600多種標準開關和脈沖發生器的產品系列基于高度靈活的設計。 因此，BEHLKE可以進行大量的技術改進，以及完整的定制解決方案。

主要產品：

BEHLKE高壓開關、BEHLKE高壓脈沖單元、BEHLKE快速恢復高壓二極管組件

高壓開關，可變導通時間，推挽式，MOSFET

●采用半橋配置的HV推挽式開關

●兩個切換路徑，可實現快速上升和下降時間

●由于被動切換路徑鎖定而安全運行

●無交叉電流

●非常適合將精確的HV方波脈沖轉換為容性負載

●無需工作電阻

●無需大型高壓輸入儲能電容器

注意：快速推挽式開關（半橋）對感應負載的反向電流或增加的接線電感非常敏感。反向電流可能以不確定的方式導通本征（寄生）MOSFET二極管。這可能導致橋切換路徑內的短路，進一步導致災難性故障。請務必確保沒有電流回到開關的輸出端。這應該通過最大的示波器測量來驗證。實際工作電壓的10％。請將足夠的緩沖電容（最好是陶瓷類型）直接連接到HV輸入，并在輸出長的情況下使用足夠的串聯阻尼電阻。 MOSFET開關的電感負載需要一個快速的續流二極管網絡（串聯阻塞二極管+并聯續流二極管）。該保護二極管網絡可以通過BEHLKE FDA系列的單個二極管安裝在外部。它也可以作為選件I-FWDN集成到開關模塊中。請仔細閱讀一般說明。

 標準系列。 優選地，對于低容性負載下的較高開關頻率。

Behlke   HTS 21-03-GSM

Behlke   HTS 21-06-GSM

Behlke   HTS 31-01-GSM

Behlke   HTS 31-03-GSM

Behlke   HTS 41-03-GSM

Behlke   HTS 41-06-GSM

Behlke   HTS 61-01-GSM

Behlke   HTS 61-03-GSM

Behlke   HTS 81-03-GSM

Behlke   HTS 81-06-GSM

Behlke   HTS 111-03-GSM

Behlke   HTS 111-06-GSM

Behlke   HTS 151-01-GSM

Behlke   HTS 151-03-GSM

Behlke   HTS 161-03-GSM

Behlke   HTS 161-06-GSM

Behlke   HTS 201-01-GSM

Behlke  HTS 201-03-GSM

Behlke   HTS 301-01-GSM

Behlke   HTS 301-03-GSM
