gefa凸耳式軟密封蝶閥 K17技術規格
技術數據

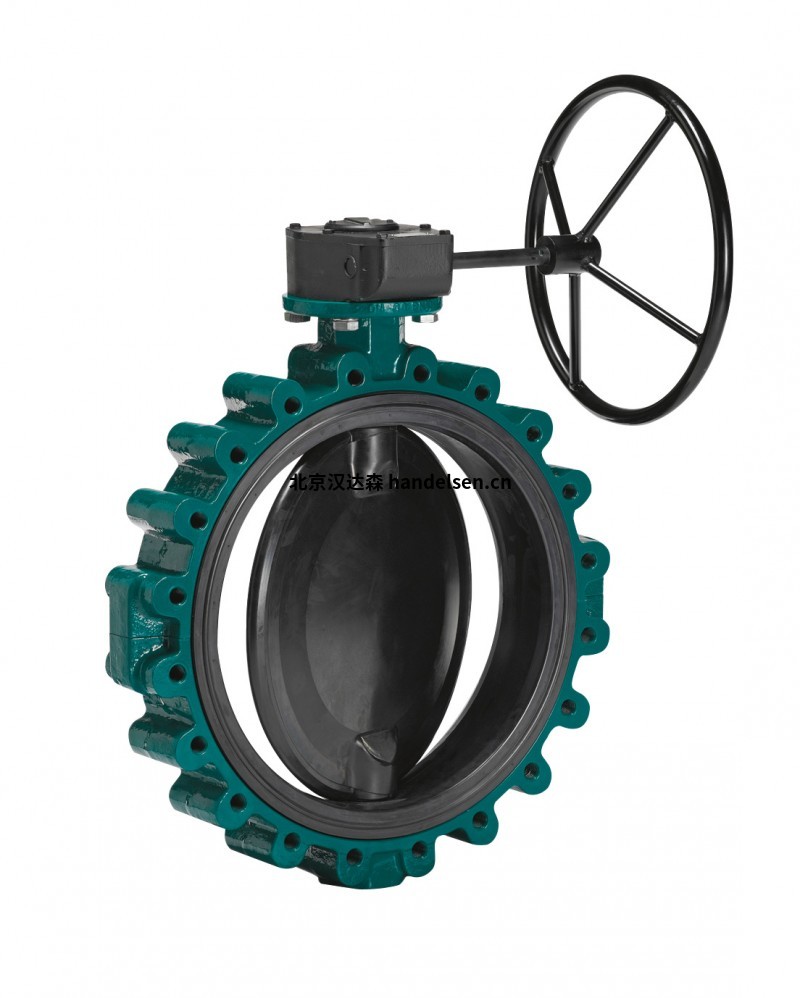

法蘭之間安裝的凸耳式蝶閥 EN 1092、PN 10、ASME 150 級。兩件式閥體帶有螺紋凸輪，用于從兩側進行牢固的法蘭連接。一體式閥瓣和閥桿，高達 16 巴的氣密性和真空密封性。管道可以從一側的法蘭上拆下。
尺寸DN 350 – DN 500
面對面尺寸DIN EN 558 line 20 API 609 table 1
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12 泄漏率 A
認證CE-Marking、TA Luft、FDA 批準、食品認證1935/2004，ATEX
從 DN 200 起，如果壓差超過 13 bar，則必須使用肖氏硬度更高的座圈。
以下系列適用于最高 10 bar 的壓差：
K11：DN 50-DN150
KG9 不銹鋼外殼：DN200-DN300
KG2 / KG4 和 DN 600 的配件
安裝法蘭外殼作為端接件的蝶閥時，最大工作壓力為6bar。
自由連接也必須用反向法蘭固定。
K 系列可選真空密封，最高可達 1x10-2 mbar
與產品接觸的部件的適用性及其耐化學性必須在使用前進行檢查。
必須明確系統的調試。
不得超過通常的流量。
振動、水錘和氣蝕以及磨蝕性介質成分會導致?lián)p壞
并影響閥門的使用壽命。
管件不得用作管道導向裝置的支撐元件或用作垂直梯子。
這包括執行器，例如手柄、齒輪、驅動器、反饋和控制系統。
使用手柄、手輪和緊急手動開關裝置進行操作時，必須確保
有足夠的操作空間。
閥門的接地
如果蝶閥帶有防靜電裝置并用于潛在爆炸區域，則
調試以在現場將提供的接地片有效連接到等電位連接電纜。
操作說明安裝/操作
K系列軟密封蝶閥
GEFA蝶閥系列：
GEFA軟密封蝶閥型號：
gefa軟密封蝶閥 KG7 凸耳式蝶閥，兩件式閥體
gefa軟密封蝶閥 KG9 對夾式蝶閥，兩件式閥體
gefa軟密封蝶閥 K17 凸耳式蝶閥，兩件式閥體
gefa軟密封蝶閥 K19 對夾式蝶閥，兩件式閥體
gefa軟密封蝶閥 K07 雙法蘭蝶閥，一體式閥體
gefa軟密封蝶閥 KS9 對夾式或凸耳式蝶閥，充氣式座圈
gefa軟密封蝶閥 K08 對夾式蝶閥，一體式閥體
gefa軟密封蝶閥 K11 對夾式蝶閥，兩片式不銹鋼閥體
gefa軟密封蝶閥 K14 凸耳式蝶閥，兩片式不銹鋼閥體
gefa軟密封蝶閥 KG2 對心對夾蝶閥，一體式蝶閥
gefa軟密封蝶閥 KG4 中心凸耳式蝶閥，一體式閥體
gefa軟密封蝶閥 DVGW 氣體 KG2/4 具有 DVGW 天然氣認證
gefa軟密封蝶閥 DVGW 水 KG2/4 具有 DVGW 認證的水
