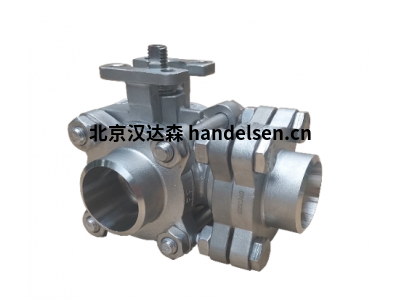

gefa三片式多通球閥DG3系列：
DG3 系列（三通球閥，臥式設計）
技術數據
材料和基本版本對應于 DG1 系列，壓力等級高達 PN40。
尺寸DN 8 - DN 65
孔全孔和縮孔
特殊功能可與各種端部連接器組合
安裝法蘭DIN EN ISO 5211
開關功能L 孔、T 孔
行業和應用
化工行業
石化行業
加工廠
食品行業
飲料行業
產品型號：
gefa三片式球閥 DG1L 球閥通過 EU1935/2004 食品認證
gefa三片式球閥 DG1 1.4529 高耐腐蝕性球閥
gefa三片式球閥 DGF 防火型 獲得防火安全認證的球閥
gefa三片式球閥 DG1 螺紋端 帶內螺紋、全孔和縮孔
gefa三片式球閥 DG1 軌道焊接端 用于軌道焊接工藝中的焊接
gefa三片式球閥 DG1 短對焊端 短版，全孔和縮孔
gefa三片式球閥 DG1 長對焊端 長款，全口徑
gefa三片式球閥 DG1 帶焊接法蘭，全孔和縮孔
gefa三片式球閥 DG5 幾乎沒有空腔的三片式球閥 DG5
gefa三片式球閥 DGH 加熱套版 帶加熱夾套的球閥
gefa三片式多通球閥DG3 三通球閥，臥式設計
gefa三片式多通球閥DG4 三通球閥，立式設計
安裝方法：
軌道焊接或焊接端 DN 65 - DN 100 全通道
? 將球閥固定在開啟位置，無需拆卸管道中間部分，
焊進去。拆卸防火球閥時更換石墨密封件。
? 注意：為避免可能損壞閥座環，請將球閥放在閥座前面。
不要再進行沖洗過程。保持開放狀態！
安裝
? 再次徹底沖洗球閥和管道。
? 進行全切換路徑的試切換。
? 如果球閥的中間部分和連接件之間有泄漏，則外殼螺釘必須
并重新擰緊螺母（參見擰緊扭矩表）。
驅動器的結構
? 必須保證執行器和閥軸之間的中心結構。
? 在安裝驅動器之前，必須使用合適的安全帽固定填料函螺母。
? 安裝的執行器的重量不得在一側加載閥軸：
因此，必須在必要時攔截驅動器 - 無需修復。
? 驅動器可以直接安裝，工作溫度最高可達 140 °C。在較高
溫度，執行器和閥門之間的組裝套件應起到隔熱作用。
外殼螺釘?shù)臄Q緊扭矩
不得顯著超過最大扭矩。
DN 8/10 15 20 25 32 40 50 65 80 100
M [牛米] 7 15 15 15 35 35 60 80 80 125
