Muller+Ziegler變壓器DIw-MU測量傳感器370C-0870型號
通用測量傳感器
帶以太網接口
帶有HTTP，TCP / IP，Modbus-TCP協議
具有2個極限值或脈沖輸出
類型：
多E-MU
應用
測量變送器Multi-E-MU用于測量電流，電壓，頻率，有功和無功功率，視在功率和
正弦量時的功率因數。在具有相同或任何負載的交流電系統和3線或4線三相電力系統中，可以進行測量。
可以通過PC上的10 Mbit / sec以太網LAN接口顯示，存儲和配置這29個被測對象。多達13000系列
測量值可以存儲在測量傳感器的內部存儲器中。此外，可以顯示測量結果
通過網絡瀏覽器，或者通過HTTP，TCP / IP或Modbus-TCP協議進行讀取和進一步處理。另外兩個輸出可用作極限
值或脈沖輸出。極限值或脈沖輸出的開關狀態由2個LED指示。
功能
待測參數通過電流和電壓以> 20 kSPS的采樣率傳輸?shù)?2位A / D轉換器
變壓器。在微控制器中，根據測量的參數計算輸出所需的值。輸出值
電流和電壓均為均方根值。根據相位L1的電壓信號周期計算出頻率。有功功率
由三相電流和電壓樣本的乘積計算得出。發電機無功功率的計算
使用電流樣本和90°偏移電壓信號的乘積完成三個階段。視在功率是
電流和電壓的三個均方根值的乘積之和。功率因數是根據視在功率值計算得出的
和有功功率值。
兩個極限值和脈沖輸出與所有輸入和輔助電壓都電氣隔離。需要輔助電壓
輸入變量交流電，交流電壓，頻率，有功功率，無功
交流系統中的功率，視在功率和功率因數，
與之相同的四線制和三線制三相電力系統
任何負載，單向或雙向能量方向，可配置
額定電流2 A和6 A
電流范圍0.3-10 A，可配置
額定電壓100-750 V
電壓范圍40-750 V，可配置
額定頻率50 Hz
頻率范圍40-80 Hz
每條電流路徑的能耗1A時為0.06 VA，5 A時為0.3 VA
每條電流路徑100 V時為0.02 VA，750 V時為1 VA
最大過載永久電壓750 V，最大電流12個
高浪涌負載電壓1000 V 1 s，電流240 A 1 s
極限值和開路集電極類型（NPN晶體管）
脈沖輸出最大工作電壓5-24 V DC直流30 V
最大工作電流40毫安
脈沖長度約40毫秒（暫停時間> 100毫秒）
磁滯約設定值的4％
精度滿量程的+/- 1％
警告！脈沖的價數必須除以傳輸比
（KN）的電流和電壓互感器！
傳輸性能精度+/- 0.5％（功率因數+/- 0.5％的范圍大于視在功率的25％
S = U x Inom x 1.732，表觀功率<25％，精度為
+/- 1％，低于視在功率的10％，未測量功率因數）
電流影響<0.5％，額定電流為0.15倍至2倍
頻率范圍內的頻率影響<0.3％
相角影響<0.5％+/- 90°
溫度范圍-15°C至+20°C至+30°C至+55°C
溫度影響<0.2％在10 K
輔助電壓影響否
負荷影響否
外部磁場影響無（至400 A / m）
輸入到輔助電壓之間的測試電壓為5.2 kV，
輸入和接口之間為5.2 kV，
極限值或脈沖輸出與接口之間為2 kV
輔助電壓寬范圍電源部件10-30 V AC + DC，3 VA或60-265 V AC + DC，3 VA（請在訂貨時指定）
尺寸外殼E，寬67.5毫米，A頁1
重量500克
安裝緊固35 mm高帽導軌上的卡扣式緊固。符合DIN EN 60715
電氣連接螺釘式接線端子，4mm²
校準測量傳感器已在工廠進行校準。校準應在制造商的制造商處重復進行
每兩年種植一次。
配置如果已知所需數據，則在出廠時已配置測量傳感器。
任何時候都可以重新配置。這將需要相關的軟件（附件）和PC。
測量傳感器和PC必須使用LAN電纜（附件）相互連接。
輔助電壓必須連接到測量傳感器。各種配置選項
輸入的內容由程序控制。 CD上提供了用于配置的軟件（附件）

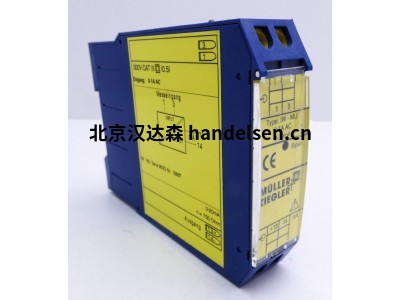

Muller+Ziegler變壓器DIw-MU測量傳感器370C-0870型號
測量傳感器
交流電
（正弦）直接連接
高達50 A，60 A，100 A或150 A
類型：
w
應用
測量傳感器DIw-MU用于將正弦交流電直接轉換為外加直流電
電流或直流電壓信號。
功能
待測交流電傳輸?shù)诫娏骰ジ衅?用于電流隔離和轉換-
通過通孔并從那里到下游整流電路。 在那里產生的直流電壓被放大并轉換
變成外加直流電或外加直流電壓。 輸出無負載和短路。 僅針對“活零”，
需要一個輔助電壓。
Muller+Ziegler變壓器DIw-MU測量傳感器370C-0870型號
輸入變量正弦交流電
額定值輸入
0- 50 A 0-60 A 0-100 A 0-150 A
0-10 A 0-12 A 0-20 A 0-30 A通過一次導體5次
0-12.5 A 0-15 A 0-25 A 0-37.5 A通過一次導體4次
0-25 A 0-30 A 0-50 A 0-75 A穿過一次導體兩次
0-50 A 0-60 A 0-100 A 0-150 A穿過一次導體
額定頻率50 Hz，60 Hz或400 Hz
永久性2倍過載
高浪涌負載20倍，1 s
輸出輸出變量單輸出
額定值0-20 mA / 500Ω負載或
0-10 V /最大負載10 mA
選件•“零電” 4-20 mA / 500Ω負載
（需要輔助電壓）
傳輸行為準確度±0.5％在額定值的5-100％時
10 Hz頻率變化時的頻率影響<0.05％
溫度范圍-15°C至+20°C至+30°C至+55°C
溫度影響<0.1％在10 K
輔助電壓影響否
負荷影響否
外部磁場影響無（400 A / m）
殘留紋波<30 mVss
響應時間<400毫秒
最大開路電壓24伏
最大電流限制過載時兩倍
輸入，輸出，輔助電壓之間的測試電壓4 kV
輔助電壓230 V AC±20％，45-65 Hz，2.5 VA
（僅適用于“零電”）選項•110 V AC±20％，45-65 Hz，2.5 VA
•24 V DC-15％至+ 25％，2 W
•6-30 V AC + DC，2 VA
•36-265 V AC + DC，2 VA
尺寸外殼外殼A，（寬22.5毫米）A1頁
通孔8.5 mm在50 A和60 A
15 mm在...上100 A和150 A
重量190克
安裝緊固35 mm高帽導軌上的卡扣式緊固。符合DIN EN 60715
電氣連接螺釘端子最大4平方毫米
