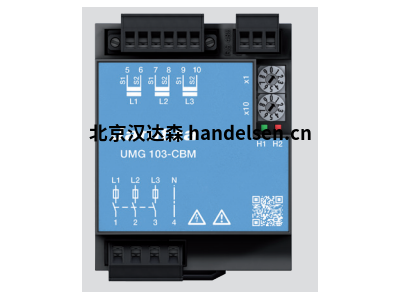

janitza電能分析儀UMG103-CBM

janitza電能分析儀UMG103-CBM

        凈重(帶連接接頭)約200克(0.44磅)

　　裝置尺寸h=98mm，w=71.5mm，d=46mm，

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　(高=3.86英寸，寬=2.82英寸，深=1.18英寸)

　　運輸和儲存

　　以下信息適用于以原始格式運輸或存儲的設備

　　包裝。

　　自由落體1米(39.37英寸)

　　溫度-20°C至+70°C(-4°F至158°F)

　　運行期間的環境條件

               漢達森 高偉 手機/微信177*1070*4891

　　設備

　　•防風雨，使用固定裝置!

　　•符合DIN IEC 60721-3-3的條件

　　•根據IEC 60536(VDE 0106，

　　第1部分)，不需要保護接地連接。

　　工作溫度范圍-25°C。。+60°C(-13°F..140°F)

　　相對濕度5至95%(25°C/77°F時)，無冷凝

　　工作高度0。。海拔2000米(1.24英里)

　　污染程度2

　　外殼可燃性等級UL94V-0

　　安裝位置任意

　　固定/安裝35 mm頂帽軌(根據

　　(IEC/EN 60999-1、DIN EN 50022)

　　沖擊應力2焦耳，IK07根據

　　IEC/EN61010-1:2010標準

　　通風不需要強制通風。

　　防止固體進入

　　異物和水

　　符合EN60529的IP20

　　2000年9月，IEC60529:1989

　　測量數據記錄

　　內存(閃存)4 MB(1024扇區a 4 kB)

　　記錄存儲(激活所有配置文件)約16000條記錄

　　電池(焊接)

　　典型預期壽命

　　BR 1632，3伏

　　8-10年

　　電源電壓

　　裝置從測量電壓中獲取電源電壓!

　　單相電源115-277 V(+-10%)，50/60 Hz

　　三相電源80-277 V(+-10%)，50/60 Hz

　　功耗最大1.5 VA

　　電壓測量

　　三相四導體系統

　　電壓(L-N/L-L)最大277 V/480 V

　　TT和TN網絡中的網絡測量

　　額定浪涌電壓4kV

　　保護

　　電壓測量

　　1-10 A跳閘特性B，

　　(經IEC/UL批準)

　　300 V III類過電壓

　　分辨率0.01 V

　　波峰系數2(與240 Vrms相關)

　　采樣率5.4 kHz

　　頻率范圍

　　基本振蕩-

　　決心

　　45赫茲。。65赫茲

　　0.01赫茲

　　傅立葉分析1.-40。諧波

　　電流測量

　　額定電流5 A

　　額定電流6 A

　　波峰系數2(與6個臂相關)

　　分辨率0.1 mA

　　測量范圍0.005。。6個手臂

　　過電壓類別300 V II類

　　額定浪涌電壓2 kV

　　耗電量約0.2 VA(Ri=5 mOhm)

　　過載1秒。60 A(正弦)

　　采樣率5.4 kHz

　　終端連接容量

　　待連接導線。每個端子只能連接一根導線!

　　單芯、多芯、細絞線0.08-2.5 mm2

　　，美國線規28-12

　　最大擰緊力矩0.5 Nm(0.74 ft-lb)

　　剝離長度最小8 mm(0.32 in)

　　RS485接口

　　協議，modbus RTU modbus RTU/從機

　　傳輸速率9.6 kbps，19.2 kbps，38.4 kbps，57.6 kbps，

　　15.2 kbps
