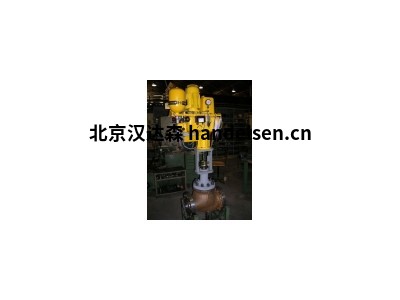

Autronic液壓執行器Vp250.1000
來自 AUTRonIC 電水化執行器的執行器是我們產品系列的核心。在類型名稱 Vp40、Vp50 和 Vp250 下,我們?yōu)槟峁V泛的線性控制驅動器。
祁佳強 QQ:2850590582 手機:17744536447 電話:010-64714988-216 傳真:010-64714988-668 郵件:tk7@handelsen.cn |
精確控制材料流動
由于其操作行為,電水化執行器為精確控制材料流動提供了極好的條件。通過短的激活時間和良好的滯后,可以實現非常高的驅動力或扭矩。自給自足的裝置非??煽亢湍陀?,它們只需要主電壓和控制信號才能運行。
與氣動和機電驅動器類型不同,其優勢在于具有廣泛且易于實現的安全功能。在發生停電時,可以在壓力蓄能器的幫助下進行緊急運動。但是,驅動器也可以在當前位置被阻止,并帶入任何位置與手泵。這些功能發揮著重要作用,特別是在與安全相關的工廠部件中。
使用傳感器和控制系統,記錄和處理材料流的當前狀態。執行器的運動與 4 到 20 mA 的傳入控制信號成正比。執行器內的返回可確保高驅動精度和低滯后性。有了適當?shù)目刂疲踔劣锌赡軓浹a(bǔ)一些配件的不利控制特性,如.B球閥。
帶提升氣缸的執行器可作為標準配置,執行力從 5 到 150 KN 以及高達 100 mm 的沖程。特殊版本,如 e.B. 前受保護的 EEx i a (ATEX) 是可能的。
一般描述執行器副總裁 (62.0201.8.3 E )
一般描述 62.0201.8.3 E 見原理圖 62.0030.6.165E,以 pdf 格式也供下載。
1.結構
灰色鑄油罐 (37) 在頂部由蓋子關閉,底部連接齒輪泵 (38)、(39)、(40)和閥門外殼 (25)。閥體 (25) 包含帶閥活塞 (5)、減壓閥 (32) 和檢查閥 (33) 的控制閥 (6)。
電機 (34) 被法蘭化到蓋子上,通過弧形齒耦合驅動齒輪泵。頂部的發動機罩用于覆蓋連接到閥門外殼(25)(3)的浸泡線圈測量元件的防塵覆蓋。
浸入線圈 (4), 這是牢固連接到飛行員活塞 (5), 沉浸在這個永久磁鐵興奮測量元素的環形間隙 (3).浸入線圈在彈簧 (2) 和 (22) 上平穩懸掛。導引活塞 (5) 在門閥 (6) 中也引導平穩,因?yàn)樗ㄟ^離合器通過螺絲驅動器 (15) 不斷以旋轉運動設置。
由電機驅動的泵組 (34) 由三個齒輪泵組成:1.引導泵 (38)、2. 保持泵 (39)、3.主泵 (40)。
由導流泵泵泵送的油流經燒結過濾器(28)和兩個面板,然后經過飛行員活塞(5)的控制邊緣,返回油箱。
當正活塞 (12) 處于靜止?fàn)顟B(tài)或在緩慢移動時僅很少打開時,控制滑塊 (6) 的控制邊緣會關閉。然后,固定泵的壓力上升到這樣一個程度,即壓力減壓閥的活塞(32)被提高,執行器未消耗的泵流量比例可以流回邊緣的油箱(31)和完全打開的通道通過邊緣(30)。由于邊緣的開口寬(30),主泵(40)的流速幾乎毫無壓力地流回油箱。
隨著浸入線圈的較大偏轉,即控制滑梯控制邊緣的較大開口 (6),保持泵的壓力下降到執行器缸 (11) 所需的工作壓力。因此,飛行員活塞(32)下沉,首先關閉其控制邊緣(30),然后關閉控制邊緣(31)。然后,主泵將檢查閥 (33) 推入控制閥 (6) 的供應線,即也傳送到執行器氣缸中。
有了壓力閥的雙重功能,在靜止、緩慢運動或旋轉活塞(12)停止時,主泵幾乎無壓力,發動機只需在快速調整過程需要時才能提供更大的功率。
在 vp 類型中,雙效執行器氣缸位于油箱底部,油罐的油源通過兩個 O 環密封插頭連接連接到閥門外殼 (25)。
2.行動模式
浸入線圈中流動的直接控制電流在指定極性下的浸入線圈中產生與此電流成正比的向下力。
因此,當增加控制電流時,浸入線圈被推倒,飛行員活塞的上邊緣關閉,而下部打開。
因此,房間內的壓力增加(26),而房間壓力(29)增加。然后,控制滑塊 (6) 向下移動,直到飛行員活塞控制邊緣的通道開口在頂部和底部以相同的距離釋放,相同的壓力在房間 (26) 和 (29) 中占上風。因此,控制滑塊與飛行員活塞的相對位置不會改變。因此,控制滑塊的控制邊緣以壓力油在調整活塞 (22) 下打開的方式打開,從而向下移動。
調整活塞 (12) 向上移動返回桿 (1), 從而使返回彈簧 (2) 和 (22) 更加緊張,直到向上彈簧力對應于向下作用浸入線圈力。
向下偏轉的浸入線圈與飛行員活塞一起返回到中心位置。導引活塞之后的控制滑梯最終用控制邊緣阻斷了執行器缸的兩條電源線,并完成了調整過程。
由于回彈簧 (2) 和 (22) 在浸入線圈上施加的力也與旋轉活塞的位置成正比,因此直接控制電流與正位移活塞的位置之間存在線性關系。
當浸入線圈電流增加時,返回桿 (1) 向上移動。最高的浸入線圈電流對應于返回桿的最高位置,反之亦然。這一行動方向可以逆轉。(維護和調整說明 62.0013.8.1 E )
1.1 具有 250W 驅動功率的線性執行器
類型 | 執行器 [N] | 設置常規操作速度 | 樞紐 |
Vp250,500 | 5.000 | 55毫米/s | 高達 100 毫米 |
Vp250.1000 | 10.000 | 28毫米/s | 高達 100 毫米 |
Vp250.2000 | 20.000 | 14毫米/s | 高達 100 毫米 |
Vp250.3600 | 36.000 | 7.7 毫米/s | 高達 100 毫米 |
Vp250.5000 | 50.000 | 6.0 毫米/s | 高達 100 毫米 |
Vp250.9000 | 90.000 | 3.0 毫米/s | 高達 100 毫米 |
Vp250.15000 | 150.000 | 2.0 毫米/s | 高達 100 毫米 |
1.2 具有 40W 遠程電源的線性執行器
類型 | 執行器 [N] | 設置常規操作速度 | 樞紐 |
Vp40,500 | 5.000 | 8.0 毫米/s | 高達 100 毫米 |
Vp40.1000 | 10.000 | 4.0 毫米/s | 高達 100 毫米 |
Vp40.2000 | 20.000 | 2.0 毫米/s | 高達 100 毫米 |
Vp40.3600 | 36.000 | 1.1 毫米/s | 高達 100 毫米 |
Vp40.5000 | 50.000 | 0.8 毫米/s | 高達 100 毫米 |
2. 標準設備
入口 | 信號 4.20mA 比例最低功率 50mW 閥線圈的阻力約 1 歐姆至 8 K 歐姆 |
退出 | 可調力高達 90kN 筆畫 高達 100mm 的操作方向 |
3. 可選設備
