德國ENGEL行星齒輪電機GNM2130C-G5 系列

　　德國ENGEL行星齒輪電機GNM2130C-G5 系列

金石宇 QQ：2850590587   手機：15711496495 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk6@handelsen.cn

　　根據 VDE 0530 的公差。未根據 VDE 0530 指定的公差± 10%。所有值僅適用于 0 到 40 °C 的溫度范圍內，即使在短期內也不得超過，否則存在磁力減弱的風險。

　　一般數據

　　額定速度 17.0 分鐘-1

　　名義電壓 24 V

　　額定電流 0.64 A

　　名義功率 5.2 W

　　最大功率 5.2 W

　　操作模式 S1

　　保護程度 IP 21

　　旋轉方向 反向貝爾

　　連接類型 弗雷·安施盧斯利森

　　直徑 34.0 毫米

　　長度 140.0 毫米

　　機械數據

　　名義扭矩 3.0 納米

　　名義扭矩混合電流 2.4 納米

　　最大連續扭矩 3.0 納米

　　開始扭矩 3.3 納米

　　最大開始扭矩 3.3 納米

　　額定電流(混合電流) 0.56 A

　　峰值電流 0.76 A

　　總重量 M+G 0.65 千克

　　FR(允許徑向軸負載) 30.0

　　齒輪數據

　　齒輪減少 1 : 360

　　軸承(電機) 庫蓋拉格

　　軸承(齒輪箱) 辛特布朗澤-格萊特拉格

　　輸電輸入 8.0 W

　　額定速度變速箱輸入 6000.0 分鐘-1

　　變速箱效率 65.0 %

　　最大啟動扭矩 3.3 納米

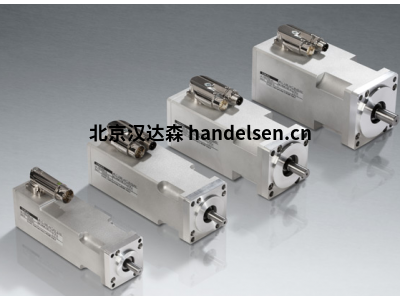

　　GNM 系列代表ENGEL的直流伺服電機，具有永久磁場。作為標準版本的電壓變種，我們提供 12V、24V 和 42V。連續操作 S1 的名義扭矩范圍可達 1.6 Nm，無齒輪箱。根據應用程序的不同，電機可以設計為保護類 IP21、IP41 或 IP54。由于碳刷窗，該系列特別適合使用。

　　公司簡介

　　1923 年 4 月 1 日，工程師 Erich Engel 在多茨海默 105 號威斯巴登創辦了一家小型電器維修車間。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格爾埃萊克特特里克尼什法布里克"后，完成他的工程研究。從此公司成功生產變壓器和電機。

　　各種標準版本的拉絲和無刷電機、變速箱和驅動控制器是ENGEL產品組合的一部分，也是定制設計的技術建議。ENGEL技術經驗豐富的員工開發最佳的驅動解決方案。始終考慮應用程序成本的潛在降低。

　　主要型號：

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　GNM 4125A

　　GNM 4150A

　　GNM 4175A

　　GNM 5440E

　　GNM 5480E

　　GNM 8035/4

　　GNM 8070/4

　　GNM2145C−G1.3

　　GNM2130C-G5

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C−G1.3

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　VGM3125

　　VGM3150

　　VGM3175

　　VGM5440

　　VGM5480

　　VGM8035/4

　　VGM8070/4
