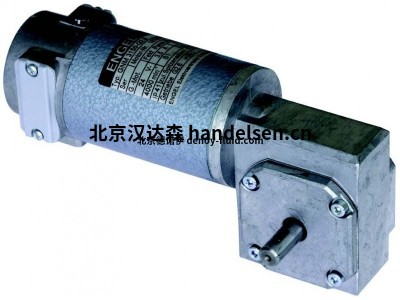

德國品牌ENGEL GNM2636A-GP48.2電機
GNM2636A-GP48.2
GNM2670A-GP48.2
GNM3125-GP48.2
GNM3150-GP48.2
GNM3150-GP48.3
GNM3175-GP48.3
GNM4175A-GP48.3
GNM5480E-GP80
GNM2145C-G1.3
GNM2636A-G1.4
GNM3150-G2.6
GNM4150A-G3.1
GNM5440E-G3.1
GNM2145C-G1.3
GNM2636A-G1.4
GNM3150-G2.6
GNM4150A-G3.1
GNM5440E-G3.1
VGM3125
VGM3150
VGM3175
VGM5440
VGM5480
VGM8035/4
VGM8070/4

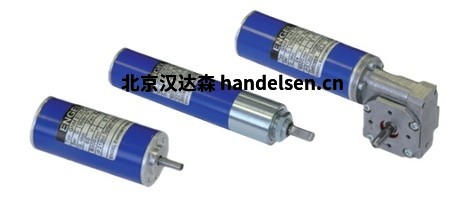

德國ENGEL帶永磁場的刷 2 極直流電機GNM 3125系列
北京漢達森ENGEL(2)
帶永磁場的刷 2 極直流電機。拆下蓋板可訪問畫筆支架開口。帶4個線程的法蘭安裝(見繪圖)。
電機還配有直流塔喬發電機和/或增量編碼器。
電機還可用于保護 IP 54 和/或設備插頭 DIN 43650。
設計與剎車保護IP 54和電纜連接。
一般數據
額定速度 3000.0 分鐘-1
名義電壓 24 V
額定電流 2.0 A
名義權力 30.0 W
操作模式 S1
保護程度 IP 41
旋轉方向 倒車
連接類型 弗雷·安施盧斯利森
類型 即時B14
直徑 55.0 毫米
長度 96.5 毫米
機械數據
慣性的大規模時刻 0.0177 ·10-3千克米2
名義扭矩 0.096 Nm
最大連續扭矩 0.105 Nm
開始扭矩 0.4 Nm
每個扭矩的速度變化 83.0 N-1厘米-1分鐘-1
機械時間恒定 15.4毫秒
摩擦扭矩 0.02 Nm
轉子重量 0.19 千克
FR(允許徑向軸負載) 100.0
FA(允許軸軸負載) 40.0
電氣數據
電樞抵抗 2.6 Ω
錨感應 3.0 mH
終端阻力 3.14 Ω
電壓恒定 6.27 分鐘-1
扭矩常數 0.06 尼姆/A
啟動電流 7.7 A
最大峰值電流 16.0 A
電時間恒定 0.96毫秒
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F分鐘
溫度上升而不冷卻 4.7 K/W
可選持有制動器 B 5.12
名義電壓 24 V
額定電流 0.3 A
統計。 制動扭矩(電機軸) 0.5 Nm
每小時切換次數最多 2000.0 Nm
德國品牌ENGEL GNM2636A-GP48.2電機
德國ENGEL帶永磁場的刷 2 極直流電機GNM 3175系列
北京漢達森ENGEL(2)
帶永磁場的刷 2 極直流電機。拆下蓋板可訪問畫筆支架開口。帶4個線程的法蘭安裝(見繪圖)。
電機還配有直流塔喬發電機和/或增量編碼器。
電機還可用于保護 IP 54 和/或設備插頭 DIN 43650。
設計與剎車保護IP 54和電纜連接。
根據 VDE 0530 的公差。未根據 VDE 0530 指定的公差± 10%。所有值僅適用于 0 至 40 °C 的溫度范圍內，不得超出，即使是很短的時間，否則存在磁力減弱的風險。
一般數據
額定速度 3000.0 分鐘-1
名義電壓 24 V
額定電流 4.1 A
名義權力 75.0 W
操作模式 S1
保護程度 IP 41
旋轉方向 倒車
連接類型 弗雷·安施盧斯利森
類型 即時B14
直徑 55.0 毫米
長度 147.5 毫米
機械數據
慣性的大規模時刻 0.0421 ·10-3千克米2
名義扭矩 0.239 Nm
最大連續扭矩 0.27 Nm
開始扭矩 1.5 Nm
每個扭矩的速度變化 19.0 N-1厘米-1分鐘-1
機械時間恒定 8.4毫秒
摩擦扭矩 0.035 Nm
轉子重量 0.42 千克
FR(允許徑向軸負載) 100.0
F一(允許軸軸負載) 40.0
電氣數據
電樞抵抗 0.69 Ω
錨感應 0.94 mH
終端阻力 0.9 Ω
電壓恒定 7.06分鐘-1
扭矩常數 0.067 尼姆/A
啟動電流 26.0 A
最大峰值電流 43.0 A
電時間恒定 1.04毫秒
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F分鐘
溫度上升而不冷卻 3.3 K/W
可選持有制動器 B 5.12
名義電壓 24 V
額定電流 0.3 A
統計。 制動扭矩(電機軸) 0.5 Nm
每小時切換次數最多 2000.0 Nm
