Enerdoor過濾器EMI-RFI



短路電流評級：FCC 和 CE 標記標準;UL/CSA 和 UL508A 產品

Enerdoor 是世界上少數能夠提供符合 UL508A 控制面板新短路電流額定值 （SCCR） 要求的過濾器的制造商之一

Enerdoor 可以批準您的具有 FCC 標準的機械或工業工廠，并滿足歐洲出口的所有 CE 標志要求。歐洲 EMC 指令 2014/30/EU 要求低壓工業機械制造商遵守 EMC 排放和豁免標準。確保您的機械符合 CE 標準。Enerdoor 工程師確保您的設備不受無線電信號的影響，并且不會發出無線電信號。

UL/CSA 和 UL508A 批準的產品在收到訂單后三天內發貨，所有 Enerdoor 產品均評級為 600 伏特，保證使用 5 年。

我們?cè)撛趺崔k？

除了我們廣泛的 EMC、電機保護和諧波過濾解決方案系列外，Enerdoor 還專門從事 CE 測試和認證，并通過高效的全球組織為世界各地的客戶提供現場服務。Enerdoor 擁有行業獨一無二的移動實驗室部門，能夠以一定的費用直接在客戶設施中執行 CE 認證所需的所有測試，并保證找到解決方案。



我們Enerdoor的全球?qū)嶒?yàn)室和附屬組織支持系統加快了滿足認證要求的過程。埃納門 EMC 測試包括：



Enerdoor埃納多爾 CE 認證和咨詢

2014/30/歐盟 EMC 指令的測試

FCC 測試、風險評估和機械指令審查

低壓測試，以滿足 2014/35/歐盟指令

2013/35/歐盟指令的非電電輻射測量

機器周圍的電場和磁場測量

電力分析和咨詢，以降低能源成本

電機分析和經濟解決方案，以盡量減少電機故障



EnerdoorUL 識別組件

幾個 Enerdoor 濾鏡線具有 UL508a 的批準，可在需要 UL 標記面板或機器的市場中使用。許多過濾器制造商無法為其解決方案提供 SCCR 評級，但 Enerdoor 能夠根據控制面板中 SCCR 評級的新 UL508a 請求，為我們的產品提供 SCCR 評級。



Enerdoor埃納多爾故事

Enerdoor 集團于 1992 年在意大利米蘭由塞爾吉奧·梅德維德創立，目前在全球擁有 300 多名員工，在美國、意大利、德國、瑞士和匈牙利設有辦事處。



Enerdoor 仍然致力于為客戶和銷售渠道合作伙伴提供最高質量的解決方案和卓越的服務。我們能夠理解 RF 噪音并診斷電氣噪聲的根本原因，使 Enerdoor 能夠?yàn)樽罹咛魬?zhàn)性的應用推薦最佳解決方案。



介紹



電磁干擾 （EMI） 或射頻干擾 （RFI） 是一種可降低、損害或阻礙電路性能的電氣或電子發射。



EMI 濾鏡用于抑制設備或其他設備產生的干擾，并保護設備免受環境中的電磁干擾信號。大多數 EMI 濾鏡由抑制微分和常見模式干擾的組件組成。



為了保護和優化設備，Enerdoor 提供三個產品類別的解決方案：?jiǎn)蜗?、三相和三相加中性濾鏡。



產品

EMI-RFI 過濾器、電機保護設備和諧波解決方案的行業領導者



EMI-RFI 過濾器

單相過濾器

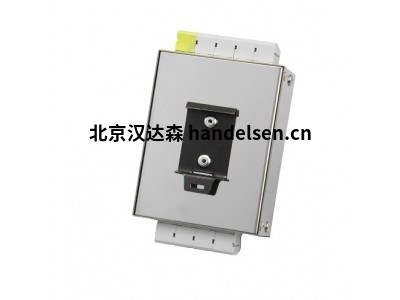

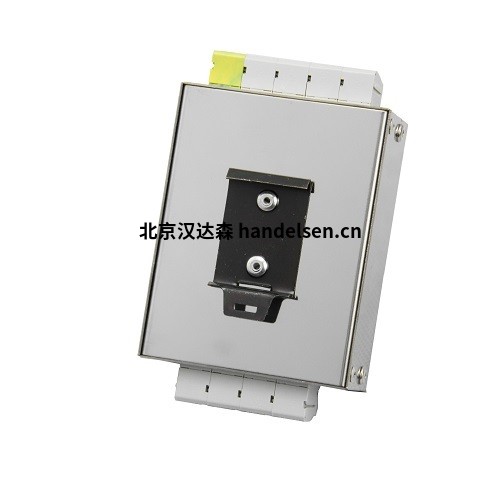

FIN21 EMI-RFI 單相濾鏡

特征

額定電流從 3 到 20A

高差分和常見模式衰減

非常低的泄漏電流

DIN 軌道安裝

市場

醫療設備

EMC 指令



電磁兼容性 （EMC） 是指設備或系統在電磁環境中運行而不對環境中的任何東西引入不可容忍的電磁干擾的能力。EMC包括兩個重要方面：排放和免疫力。

排放：電磁能量從設備、機器或系統等來源發射的現象，不應發出比歐洲 EMC 指令 2014/30/EU 允許的更高級別的不良電磁干擾（見圖 1）。

免疫力（干擾）：機器、設備或系統在受到電磁干擾時能夠正確操作而不降低功能特性。



許多國家都制定了法規，以盡量減少電子設備之間的射頻干擾，包括：歐洲的CE標志、美國的FCC、中國的CCC、日本的VCCI、澳大利亞和新西蘭的RCM和韓國的KCC。



Enerdoor電磁干擾的全球準則是歐洲指令2014/30/歐盟，該指令要求工業機床和電動和電子設備制造商遵守電磁兼容性排放和免疫標準。

干擾的一般分類



Enerdoor進行和輻射干擾

傳導干擾是由不良電壓或電流信號的物理接觸引起的，這些電壓或電流信號通過其自身的信號或電導體通電從特定設備中進出。

輻射干擾是在導體沒有物理接觸的情況下產生的。每個電路都充當天線，浸入電磁場時可能會誘發電壓干擾。電導體中流動的每一條變量電流在其周圍環境中都會產生電磁場，同樣，每個電磁場都會在密切導體中發出電信號。

通用模式和差分模式干擾

常見模式干擾是一種不良信號，在連接在一起的電路的所有導體和一個常見的參考（通常為地球）之間測量（見圖 A）。

微分模式干擾是在同一電路的兩個獨立導體之間測量的不良信號（見圖 B）。

EMI-RFI干擾產生的問題



EnerdoorPPC、傳感器、編碼器和個人電腦故障

敏感組件的壽命縮短

生產停機時間

其他建筑物/機器的擾動

干擾分類



Enerdoor由于低頻現象而進行干擾

主音 50/60 Hz 諧波和亞諧波

信號系統

電壓變化、中斷和浸漬

電壓不平衡

主電源 50/60 Hz 頻率變化

低頻誘導電壓

交流中的直流組件

由于高頻現象而進行干擾

電感電壓或電流（連續或調制波）

電壓瞬態（突發）

振蕩瞬態（單個或重復）

低頻現象導致的輻射干擾

磁場（瞬時或連續

Enerdoor電場

高頻現象導致的輻射干擾

磁場

電場

電磁場（瞬態、連續波或調制波）

高頻解決方案



Enerdoor為了保護和優化設備性能，Enerdoor 提供了減少電磁/射頻干擾的最大范圍解決方案之一。Enerdoor EMI/RFI 濾清器具有很大的機電特性差異，其標有電流從 0 到 750 Vac 的標準標值電壓：



單相 EMI/RFI 濾波器：從 1 到 100A

三 相 EMI/RFI 過濾器：從 3 到 3000A

三相加中性 EMI-RFI 過濾器：從 3 到 3000A

并行 EMI/RFI 過濾器：Enerdoor提供獨特的并行 EMI 過濾器解決方案。這條線專為10 KHz-6 MHz的特定頻率范圍而設計，那里有嚴重的干擾和干擾風險。




25 年以上的 EMC、自動化機械和工業市場的電力質量和 CE 認證經驗

Enerdoor 集團是自動化機械和工業工廠電力質量和電磁解決方案開發和生產的國際領導者。集團的產品范圍廣泛，包括：EMI-RFI過濾器、電機保護裝置、諧波過濾器、線路反應器、浪涌阻滯器、電壓穩定器和定制解決方案。

除了 EMC 解決方案之外，Enerdoor 還提供全球分銷和研發網絡，提供 IEC 和 EN 標準要求的統一費率現場 CE

認證。
