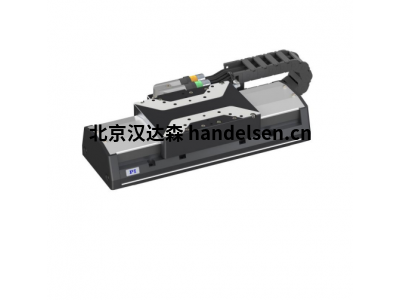

PI PIMag高負載線性平臺 V-412

高性能和成本效率，線性電機

寬度為116毫米

標稱力為33牛

精密循環滾珠軸承，負載能力達400牛

行程達610毫米

增量或絕對線性編碼器

側面的覆蓋板條用于防顆粒保護

參考級線性平臺

帶線性電機的新型線性平臺家族擴大了PI在工業解決方案方面的產品系列。它們采用高性能無鐵芯線性電機、重載循環滾珠軸承以及精密線性編碼器。側面的覆蓋板條和凈氣連接防止顆粒污染。

PIMag磁力直接驅動

三相磁性直接驅動器在動力傳動系統中未使用機械零件，其可直接將驅動力傳輸至運動平臺，且無摩擦。驅動器可實現高速度和高加速度。 無鐵芯電機非常適合對精度有超高要求的定位任務，因?yàn)槠洳粫?huì)與永久性磁鐵發生不良作用。這樣即使在最低的速度下也能保持平穩的運行，同時，在高速狀態下也不會產生振動。避免了控制的非線性行為并且每個位置都很容易控制。驅動力可任意設定。

前沿設計

與競爭品牌相比，V-412系列的循環滾珠軸承可提供更高的負載能力，實現更高的動態。編碼器的高分辨率可帶來更佳的跟蹤性能、更小的跟蹤誤差和更好的穩定時間。為了實現最大的靈活性，增量和絕對編碼器可供選擇。 絕對編碼器提供明確的位置信息，幫助即刻確定位置。這意味著在接通期間無需定位，提高了操作過程中的效率和安全性。

應用領域

激光切割, 掃描, 數字印刷, 電子元件組裝和檢驗, AOI（自動光學檢驗）, 自動化, 平面屏幕制造. 對于動態、精度、平滑掃描運動、短穩定時間和低跟蹤誤差有高要求的應用。

訂購信息

V-412.036025E0 PIMag®高負載線性平臺，行程為52 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，無鐵芯三相線性電機，達300 伏

V-412.036025E1 PIMag®高負載線性平臺，行程為52 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.036211E0 PIMag®高負載線性平臺，行程為52 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，無鐵芯三相線性電機，達300 伏

V-412.036211E1 PIMag®高負載線性平臺，行程為52 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.056025E0 PIMag®高負載線性平臺，行程為102 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，無鐵芯三相線性電機，達300 伏

V-412.056025E1 PIMag®高負載線性平臺，行程為102 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.056211E0 PIMag®高負載線性平臺，行程為102 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，無鐵芯三相線性電機，達300 伏

V-412.056211E1 PIMag®高負載線性平臺，行程為102 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.096025E0 PIMag®高負載線性平臺，行程為204 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，無鐵芯三相線性電機，達300 伏

V-412.096025E1 PIMag®高負載線性平臺，行程為204 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.096211E0 PIMag®高負載線性平臺，行程為204 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，無鐵芯三相線性電機，達300 伏

V-412.096211E1 PIMag®高負載線性平臺，行程為204 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.136025E0 PIMag®高負載線性平臺，行程為305 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，無鐵芯三相線性電機，達300 伏

V-412.136025E1 PIMag®高負載線性平臺，行程為305 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.136211E0 PIMag®高負載線性平臺，行程為305 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，無鐵芯三相線性電機，達300 伏

V-412.136211E1 PIMag®高負載線性平臺，行程為305 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.176025E0 PIMag®高負載線性平臺，行程為407 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，無鐵芯三相線性電機，達300 伏

V-412.176025E1 PIMag®高負載線性平臺，行程為407 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.176211E0 PIMag®高負載線性平臺，行程為407 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，無鐵芯三相線性電機，達300 伏

V-412.176211E1 PIMag®高負載線性平臺，行程為407 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.216025E0 PIMag®高負載線性平臺，行程為508 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，無鐵芯三相線性電機，達300 伏

V-412.216025E1 PIMag®高負載線性平臺，行程為508 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.216211E0 PIMag®高負載線性平臺，行程為508 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，無鐵芯三相線性電機，達300 伏

V-412.216211E1 PIMag®高負載線性平臺，行程為508 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.256025E0 PIMag®高負載線性平臺，行程為610 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，無鐵芯三相線性電機，達300 伏

V-412.256025E1 PIMag®高負載線性平臺，行程為610 毫米，寬度為116 毫米，負載能力為400 牛，帶EnDat 2.2信號傳輸?shù)慕^對線性編碼器，傳感器分辨率為1 納米，牽引鏈，無鐵芯三相線性電機，達300 伏

V-412.256211E0 PIMag®高負載線性平臺，行程為610 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，無鐵芯三相線性電機，達300 伏

V-412.256211E1 PIMag®高負載線性平臺，行程為610 毫米，寬度為116 毫米，負載能力為400 牛，帶正弦/余弦信號傳輸?shù)脑隽烤€性編 碼器，信號周期為20 微米，牽引鏈，無鐵芯三相線性電機，達300 伏
