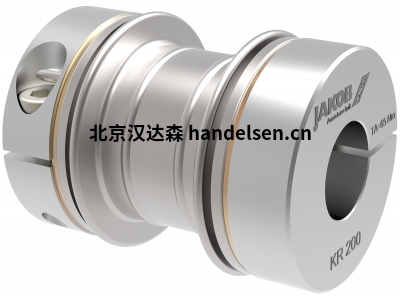

JAKOB 金屬波紋管聯軸器KR65

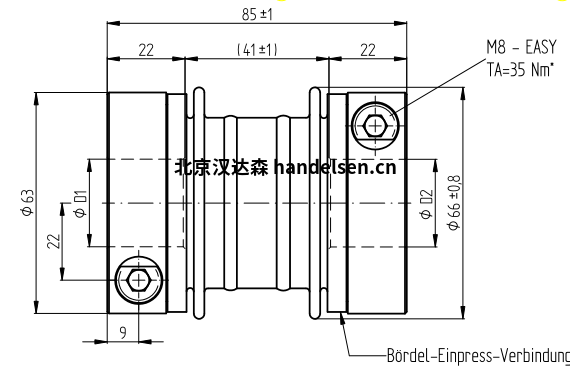

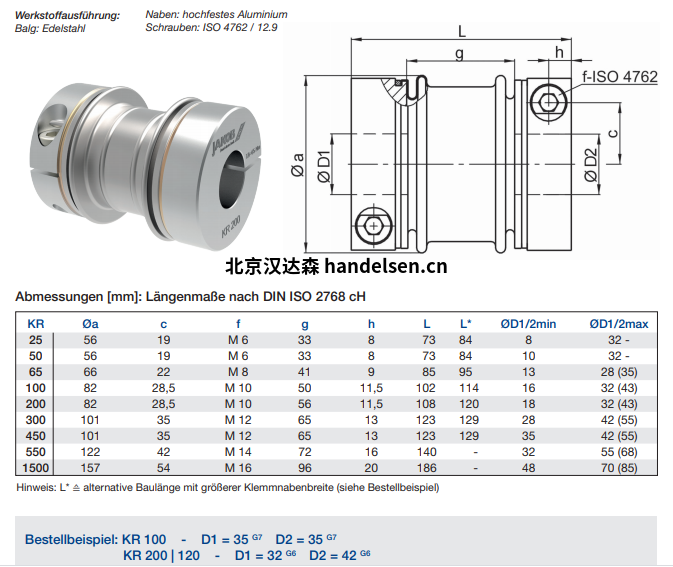

Øa=66,c=22,   f=M8,  g=41,h=9,    L=85,D1=30G6, D2=35H6;

技術指標：

標稱扭矩：65 Nm

最大扭矩：130牛米

扭轉剛度：12 Nm / arcmin

質量慣性矩：0.25 10kgm²

最高 軸向軸未對準：±0.3毫米

最高 橫向軸偏移：0.3毫米

軸向彈簧剛度：90 N / mm

橫向彈簧剛度：80 N / mm

工作溫度范圍：-40°至+ 200°C

允許的運行速度：最大 14,000轉

D1 / 2分鐘/最大=Ø13/Ø35mm

重量：約0.4公斤

材質設計：

波紋管：不銹鋼1.4571

花鼓：高強度鋁

夾緊螺絲：ISO 4762-FKL 12.9

壓線：黃銅

貨號：MB - 083 10770

JAKOB Antriebstechnik是您驅動和夾緊技術的可靠合作伙伴，并且擅長于滿足客戶的特定要求。

40多年來，JAKOB Antriebstechnik以抗扭金屬波紋管聯軸器而聞名，這是一種特殊形式的伺服聯軸器。逐漸地，新產品領域被添加到JAKOB Antriebstechnik的公司產品組合中，因此，今天在驅動技術領域，JAKOB Antriebstechnik不僅提供金屬波紋管聯軸器，還提供彈性體/爪形聯軸器，用于最小驅動器的微型聯軸器，以及用于在長達六米的距離上傳遞扭矩的距離聯軸器或驅動軸，JAKOB Antriebstechnik眾多的安全離合器和扭矩限制器系列還提供可靠的過載保護。



在機械工程中的刀具和工件夾緊方面，JAKOB Antriebstechnik已經能夠在夾緊技術領域建立起廣泛的產品組合。在必須通過高夾緊力可靠地固定工具或工件的地方，可使用JAKOB Antriebstechnik的產品。從替代傳統型號的動力螺母和螺栓，到在面板或爪盒中實現高夾緊力的動力主軸，JAKOB Antriebstechnik為您提供各種可靠，高效的夾緊裝置，不僅使工作更安全，而且更舒適。JAKOB Antriebstechnik的所有夾緊技術產品均基于復雜的力放大系統，該系統根據系列可以手動，液壓或液壓產生巨大的夾緊力。



JAKOB Antriebstechnik還開發了一種高效的保護系統，即電機主軸護罩MS³，用于機床的敏感電機主軸。在不受控制的軸向或徑向碰撞的情況下，它可以保護電主軸的敏感組件（例如主軸軸承）免受嚴重后果。因此，通常在更換工具之后，可以有規律地繼續進行處理，這既不會導致高昂的維修成本，也不會導致機器的停機時間更長。

以上就是JAKOB 金屬波紋管聯軸器KR65技術參數和材質介紹
