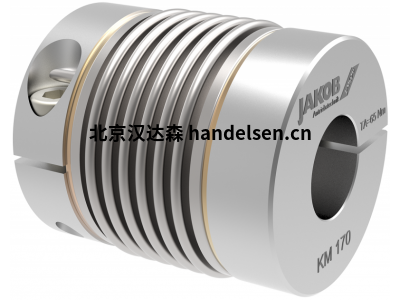

德國JAKOB Antriebstechnik金屬波紋管聯軸器

在驅動和夾緊技術方面，JAKOB Antriebstechnik 是您可靠的合作伙伴，專門滿足客戶的特定要求。

40 多年來，JAKOB Antriebstechnik以抗扭剛性金屬波紋管聯軸器而聞名，這是一種特殊類型的伺服聯軸器。JAKOB Antriebstechnik公司的產品組合中逐漸增加了新的產品領域，因此在驅動技術領域，JAKOB Antriebstechnik現在不僅提供金屬波紋管聯軸器，還提供彈性體或爪形聯軸器、用于最小驅動器的微型聯軸器以及間隔聯軸器或萬向軸扭矩傳輸距離可達六米。我們在安全離合器和扭矩限制器領域的眾多系列也確保了可靠的過載保護。



JAKOB Antriebstechnik KXL

• 扭矩范圍：4,000 - 70,000 Nm

• 3 件式設計 - 組裝簡單

• 法蘭輪轂或錐形夾緊環輪轂

：60 - 220 mm

• 無背隙，精確的扭矩傳輸 - 高扭轉剛度

• 低質量力矩慣性

• 較大的允許軸不對中



JAKOB Antriebstechnik KHS

• 兩側鋁制錐形夾緊環轂

• “高速版本”，轉速高達 57,000 rpm

• 低慣性矩 - 高平衡質量

• 扭矩范圍：25 - 700 Nm

• 軸直徑：6 - 60毫米



JAKOB Antriebstechnik KPS

• 用于與空心軸集成連接的膨脹錐

• 4 軸波紋管 - 總長度較短

• 扭矩范圍：2 - 600 Nm

• 軸直徑：D1：3 - 68 mm / D2：8 - 48 mm

• 內部軸向止動用于滑入式組件



JAKOB Antriebstechnik KPP

• 采用無間隙插入原理的輪轂變型

• 可以盲裝（可插拔）

• 扭矩范圍：10 - 600 Nm

• 軸直徑：6 - 70 mm

• 堅固的全金屬設計

• 高運行可靠性 - 高達 200° C



JAKOB Antriebstechnik KGE

• 用于標準化法蘭連接 DIN - EN - ISO 9409 - 1

• 兩件式連接法蘭 • 緊湊的尺寸

• 扭矩范圍：40 - 2000 Nm

• 軸徑：12 - 90 mm

• 輸出側易于組裝 EASY 夾緊中心



JAKOB Antriebstechnik KE

• 兩側帶有法蘭輪轂，用于可變安裝

• 2 - 4 - 6 個波紋金屬波紋管

• 高運行速度/旋轉對稱設計





JAKOB Antriebstechnik用于特殊解決方案的金屬波紋管聯軸器



JAKOB Antriebstechnik KM/KSD 組合

• 例如，用于連接具有不同軸徑的輸入-輸出

- 用于大直徑的徑向夾緊輪轂 | 用于小直徑的錐形夾緊襯套



JAKOB Antriebstechnik形狀配合的輪轂設計

• 帶有附加鍵槽的夾緊輪轂

• 帶有內部齒輪的特殊輪轂，例如 DIN 5480

• 用于異形軸的低背隙插件或滑動組件 • 作為過載情況下的強制驅動（注意金屬波紋管的 Tmax！ )

• 可根據要求提供所有系列



JAKOB Antriebstechnik強制夾帶作為波紋管破裂保護

• 通過內部強制夾帶（爪形止動）提供波紋管破裂保護

，以在金屬波紋管因過載或不允許的高

軸錯位而出現缺陷時提高可靠性。通?？梢宰鳛樗邢盗械奶厥獍姹?。



JAKOB Antriebstechnik帶墊片 WDZ 的金屬波紋管聯軸器

• 總長度從 105 到 450 毫米不等

• 可根據客戶要求定制設計

• 參見“間隔聯軸器”下的數據表



JAKOB Antriebstechnik防爆聯軸器KG-VA-Sonder

• 基于 KG-VA 系列的金屬波紋管聯軸器，采用不銹鋼設計，

根據指令 94/9 EG - ATEX 95 在潛在爆炸區域
