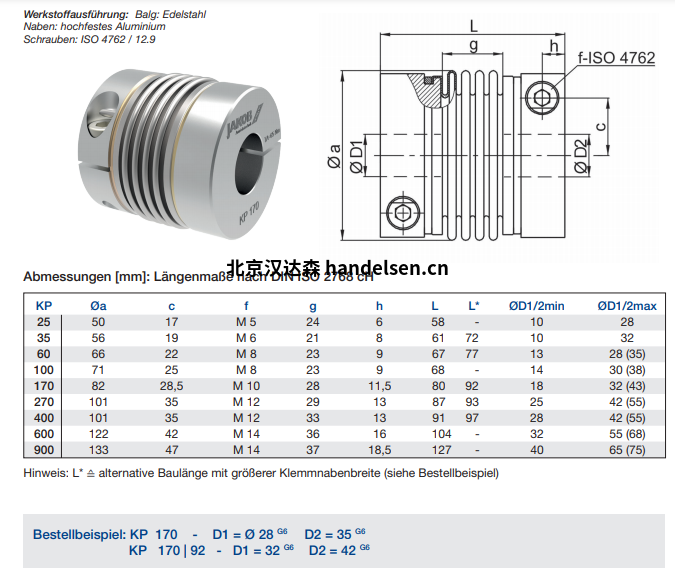

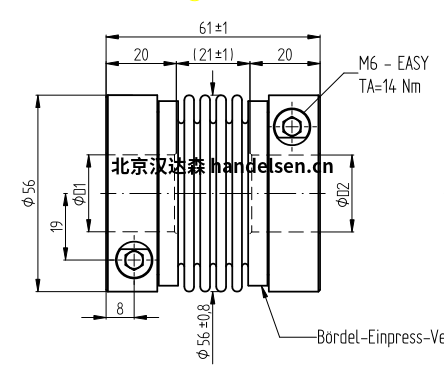

JAKOB 金屬波紋管聯軸器KP35:
Øa=56,c=19,f=M6,g=21,h=8,L=61,D1=28G6, D2=42H6;

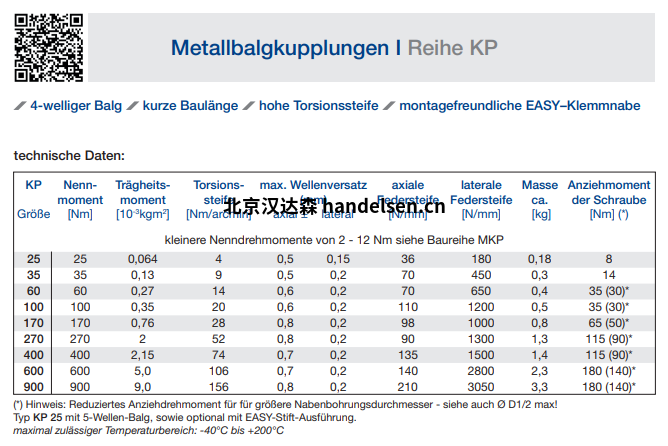

技術指標:
標稱扭矩:35 Nm
最大扭矩:70 Nm
扭轉剛度:9 Nm / arcmin
質量轉動慣量:0.13 10kgm²
最高 軸向軸未對準:±0.5毫米
最高 側向軸偏移:0.2毫米
軸向彈簧剛度:70 N / mm
橫向彈簧剛度:450 N / mm
工作溫度范圍:-40°至+ 200°C
允許的運行速度:最大 14,000轉
D1 / 2分鐘/最大=Ø10/Ø32毫米
質量:約0.3公斤
材質設計:
波紋管:不銹鋼1.4571
花鼓:高強度鋁
夾緊螺絲:ISO 4762-FKL 12.9
壓線:黃銅
貨號:MB - 079 14310

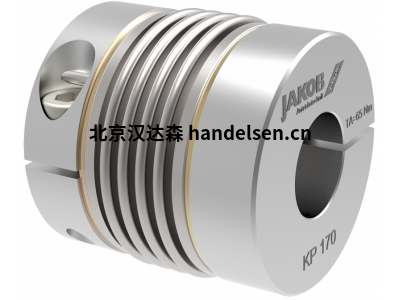

JAKOB 金屬波紋管聯軸器KP系列
特點:
•易于夾緊的輪轂,易于兩側組裝
•4波紋波紋管-全長短-高抗扭剛度
•扭矩范圍:25-900 Nm
•軸直徑:10-75 mm
JAKOB Antriebstechnik是您驅動和夾緊技術的可靠合作伙伴,并且擅長于滿足客戶的特定要求。
40多年來,JAKOB Antriebstechnik以抗扭金屬波紋管聯軸器而聞名,這是一種特殊形式的伺服聯軸器。逐漸地,新產品領域被添加到JAKOB Antriebstechnik的公司產品組合中,因此,今天在驅動技術領域,JAKOB Antriebstechnik不僅提供金屬波紋管聯軸器,還提供彈性體/爪形聯軸器,用于最小驅動器的微型聯軸器,以及用于在長達六米的距離上傳遞扭矩的距離聯軸器或驅動軸,JAKOB Antriebstechnik眾多的安全離合器和扭矩限制器系列還提供可靠的過載保護。
在機械工程中的刀具和工件夾緊方面,JAKOB Antriebstechnik已經能夠在夾緊技術領域建立起廣泛的產品組合。在必須通過高夾緊力可靠地固定工具或工件的地方,可使用JAKOB Antriebstechnik的產品。從替代傳統型號的動力螺母和螺栓,到在面板或爪盒中實現高夾緊力的動力主軸,JAKOB Antriebstechnik為您提供各種可靠,高效的夾緊裝置,不僅使工作更安全,而且更舒適。JAKOB Antriebstechnik的所有夾緊技術產品均基于復雜的力放大系統,該系統根據系列可以手動,液壓或液壓產生巨大的夾緊力。
JAKOB Antriebstechnik還開發了一種高效的保護系統,即電機主軸護罩MS³,用于機床的敏感電機主軸。在不受控制的軸向或徑向碰撞的情況下,它可以保護電主軸的敏感組件(例如主軸軸承)免受嚴重后果。因此,通常在更換工具之后,可以有規律地繼續進行處理,這既不會導致高昂的維修成本,也不會導致機器的停機時間更長。
最后,JAKOB Antriebstechnik提供手動和自動(氣動)型材導軌聯軸器,用于型材導軌的快速連接和斷開,例如在沖壓機中使用??捎玫氖?strong>JAKOB Antriebstechnik的PKH系列(水平連接)和PKV系列(垂直安裝),適用于所有常見的輪廓尺寸。
