德國GKN stromag盤式聯軸器VN系列





德國GKN Stromag廣泛的產品范圍包括撓性聯軸器，盤式制動器，限位開關，一系列液壓，氣動和電動制動器，以及完整的電動，液壓和氣動離合器產品線。



GKN stromag成立于1932年，現已發展成為全球公認的工業驅動系統創新動力傳動部件開發和制造領域的領導者。Stromag的工程師利用最新的設計技術和材料來提供創意，高能效的解決方案，以滿足其客戶最具挑戰性的要求。

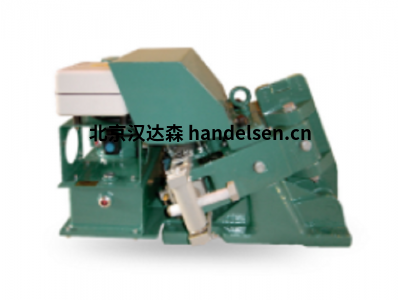

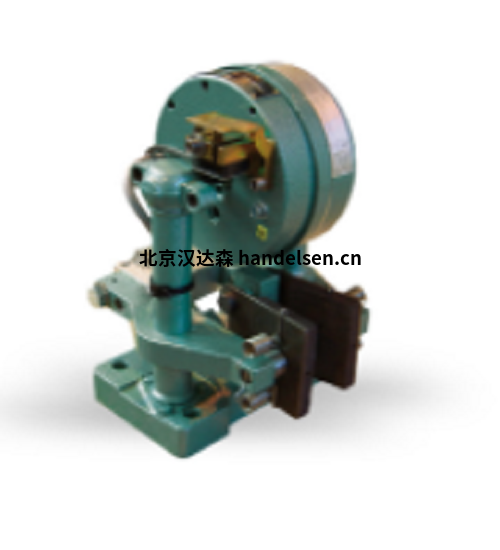

GKN StromagT型行車制動器 | 斯特羅馬格

憑借“ T”故障安全范圍，得益于其獨特的HYDROSPRING系統，該系統可提供無與倫比的制動扭矩穩定性，從而獲得制動扭矩。



T系列可用于起重機上以處理繁重的工作量，并可與不同類型的選件組裝在一起以適合客戶的應用。



GKN Stromag產品特色：

故障安全制動

通過HYDROSPRING®系統進行制動

電液釋放

整體式液壓動力站

獨立的電氣系統

襯里磨損補償

帶磨損指示器的剎車皮

開啟驗證開關

扭矩設定（1TSA-1TXA）

制動扭矩：

圓盤Ø 445 > 995 毫米

4 TB 775 > 2150 牛頓米

3 TB 1550 > 4300 牛頓米

2 TB 2800 > 7800 牛頓米

圓盤Ø 625 > 995 毫米

1個TSA 7920 > 14040 牛頓米

1個TXA 9780 > 17300 牛頓米



GKN Stromag選項：

可調延時剎車關閉系統，從0.25秒到20秒

海洋保護

扭矩設定（TB）

控制制動扭矩（TB）

步進制動扭矩（TB）

帶2個電磁閥的冗余回路（TB）

防護罩K（TB）



一、gkn stromag盤式聯軸器VN系列特點：插入式，高度靈活的用于IC發動機的盤式聯軸器，具有線性特性曲線的扭轉柔性，非常適合柴油發動機驅動

1、gkn stromag盤式聯軸器VN 66611 R型號特點：標稱扭矩：16000 Nm，最大轉速：1800 rpm

2、gkn stromag盤式聯軸器VN 18331型號特點：標稱扭矩：2000 Nm，最大轉速：5000 rpm

3、gkn stromag盤式聯軸器VN 35851型號特點：最大扭矩：4800 Nm，最大轉速：3600 rpm



二、gkn stromagTRI-R聯軸器系列特點：高度靈活的環形聯軸器，用于彈性安裝的系統，扭轉柔軟，具有線性特性曲線，良好的位移特性發電機驅動器，主和輔助船用驅動器。

1、gkn stromag聯軸器TEF 312R型號特點：標稱扭矩：1700 Nm，轉速：3800 rpm

2、gkn stromag聯軸器TEF 643 R型號特點：最大扭矩：24000 Nm，標稱扭矩：16000 Nm

3、gkn stromag聯軸器TEF 513 R型號特點：標稱扭矩：11400 Nm，轉速：2300 rpm



三、gkn stromag彈簧制動NFF系列特點：彈簧式電磁雙面制動器NFF無需電流即可制動，并通過電磁方式釋放。制動器具有很高的防護等級，可以滿足耐用性和堅固性的最高要求。

1、gkn stromag彈簧制動NFF 10 40H7型號特點：空轉轉速: 4100 U/min，線圈電壓：103 V DC 功率110、4 W

2、gkn stromag彈簧制動NFF 25 45H7型號特點：空轉轉速: 3800 U/min，標稱扭矩 : 240 Nm，線圈電壓: 207 V DC 功率141、2 W

3、gkn stromag彈簧制動NFF 40 60H7型號特點：空轉轉速 : 3200 U/min，線圈電壓: 207 V DC 功率 215、2 W，轉速：1800-4900 rpm



四、gkn stromag彈簧制動4BZFM系列特點：彈簧式電磁雙面制動器4BZFM無電流制動，并電磁釋放。防護等級高的4BZFM制動器滿足耐久性，堅固性和耐海水性的最高要求

1、gkn stromag彈簧制動4 BZFM 25 V7 50H7 型號特點：轉速：2100-5500 rpm，標稱扭矩 : 380 Nm，線圈電壓：103 V DC 功率 107、4 W

2、gkn stromag彈簧制動4 BZFM 6、3 190V型號特點：空轉轉速 : 3600 U/min，標稱扭矩 : 65 Nm，轉速：3300-6000





Stromag設計的解決方案可改善各種關鍵市場的動力傳動系統性能，包括能源，非公路，金屬，船舶，運輸，印刷，紡織品和物料搬運，例如風力渦輪機，輸送機系統，軋機，農業和建筑機械，市政車輛，叉車，起重機，壓力機，甲板絞車，柴油發動機，發電機組和舞臺機械。







 德國STROMAG公司，STROMAG集團是機械動力傳動技術領域中各種難題的解決者。在傳動鏈方面努力開發有創新思維的解決方法。STROMAG制動器在工業盤式制動器領域中，STROMAG France SAS公司是世界同行的領軍人物。在離合器、制動器、盤片和極限開關等方面，STROMAG領導著整個歐洲市場。 其彈性離合器更在世界市場上發揮著舉足輕重的作用。STROMAG為濕式運行和干式運行各提供專門的離合器和制動器系列，并通過彈性離合器的應用，成功的解決了螺旋震動方面的難題。





齒輪制造商

超重不間斷：強大的多盤離合器和用于船用和工業齒輪的撓性聯軸器



憑借我們?cè)谝簤弘x合器和創新性多盤技術方面的核心競爭力，我們是齒輪制造商的全球知名工程合作伙伴。我們與客戶一起開發明天的解決方案：質量可靠的可靠產品。



我們的船用離合器和聯軸器的特點是在較小的安裝空間中具有高功率密度，并且在同心度和平衡方面具有最高的精度。油冷和液壓操作的多片離合器也可以可靠地傳遞高扭矩。撓性聯軸器可減少傳動系統中的扭轉振動，適用于各種應用。甲板絞車和上部結構上的防海水彈簧制動器是另一個海上組件。



其他應用領域包括車軸，車輪驅動器，絞車，輸送機，行進齒輪和普通齒輪。
