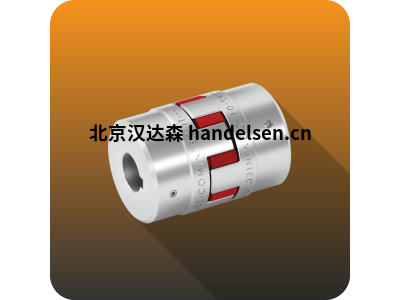

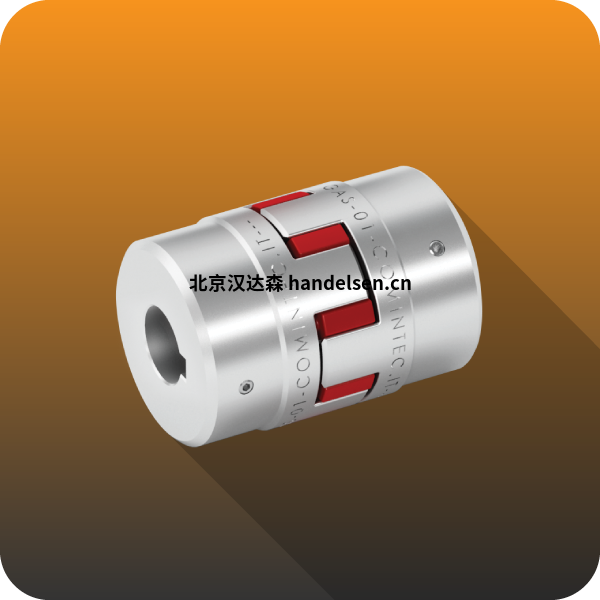

comintec GAS-ST-GR4-M1-M1-40H7-B1-40H7-B1-98SHA型彈性聯軸器
轉速：1000rpm
扭矩：4400Nm
軸徑：40-40
由鋼制成，經過標準磷化處理完全車削。
提供多種彈性體硬度。
高抗扭剛度。
部件之間的電絕緣。
地位平衡。
帶有集成鎖定組件的版本。
根據要求
可能符合 ATEX 指令。
特殊表面處理或全不銹鋼版本。
為特定要求定制制造。
可以連接到扭矩限制器的（安全聯軸器）范圍。
彈性元件的描述
符合 ATEX 標準
這種聯軸器的基本部件是彈性元件或彈性體，由聚氨酯和
有多種硬度等級可供選擇，適用于不同的用途和應用。彈性體被制造成
抗老化、抗劃傷、抗疲勞、抗水解和抗紫外線輻射，促進更長的使用壽命。它也抗
主要化學試劑，如臭氧、油、油脂和碳?xì)浠衔铩?/div>
彈性體元件在相關輪轂齒之間的裝配過程中產生預應力，在
為了能夠無間隙地傳遞運動，因此在預應力載荷內具有扭轉剛性。
預應力彈性體的表面足夠?qū)?，可以在齒的齒上產生較低的接觸壓力。
相同的彈性體，減少永久變形并延長使用壽命。
GAS/SG 聯軸器可根據指令 94/9/CE ATEX 提供，該指令與
保護用于潛在爆炸空間的設備和系統。
該聯軸器版本的尺寸與標準版本沒有區別。
與聯軸器性能相關的標記印在輪轂上。有必要考慮
計劃的測試，例如與每個 ATEX 聯軸器一起提供的使用和維護手冊中的測試。
使用的彈性體元件可以是：
聚氨酯紅色彈性元件，98 Shore-A : II 2 G D c T6 -20≤Ta≤+60°C X U
聚氨酯黃色彈性元件，92 Shore-A : II 2 G D c T5 -20≤Ta≤+80°C X U
行程 M1 行程 M2 行程 M1L
GAS/SG 聯軸器是一種彈性聯軸器，尺寸緊湊，由兩個 UNI EN10083/98 鋼制輪轂組成，全車削
和一個彈性體元件。
輪轂的齒形設計允許彈性元件僅通過壓縮而不是剪切工作，從而延長使用壽命
在高反轉或負載應用中的聯軸器。
彈性體的存在確保：
吸收碰撞和振動的可能性；
補償軸 s 之間不可避免的不對中；
傳輸過程中保持沉默。
GAS/SG 的基本系列由不同的細節組成，可以組裝在一起以獲得正確的配置
應用：
集線器 1 (M1)：用于任何類型連接的集線器底座
長輪轂 1 (M1L)：用于連接長軸的加長輪轂
輪轂 2 (M2)：外徑減小的輪轂，可在狹窄空間內組裝
comintec GAS-ST-GR4-M1-M1-40H7-B1-40H7-B1-98SHA型彈性聯軸器
