KSB閘閥 AKG-A / AKGS-A
壓力密封設計中符合DIN / EN的閘閥
AKG-A / AKGS-A
主要用途
?化石燃料發電站
?工藝工程
?鍋爐給水應用
?鍋爐再循環
?化學工業
?石化行業
?制糖業
?采礦
?除垢裝置
?制漿造紙業
?造船業
?造雪系統
?核電站
處理的液體
?水
?蒸汽
?根據要求提供其他非腐蝕性液體，例如天然氣或石油。
操作數據
經營性質
特征值
公稱壓力PN 63-160
公稱尺寸DN 65/80-300/250
最高允許壓力[bar] 160
最小允許溫度[°C]≥-10
最高允許溫度[°C]≤+550
根據壓力/溫度額定值進行選擇（?第6頁）
閥體材料
可用材料概述
物料物料編號溫度極限
P 250 GH 1.0460≤450°C
13鉻鉬4-5 1.7335≤550°C
設計細節
設計
?壓力密封設計
?不旋轉的莖
?劈楔
?磁頭適合安裝電動和氣動
執行器（DIN ISO 5210）
變體
?鍛鋼制車身
?位置指示器
?限位開關
?排水分公司
?硬面后座
?碟形彈簧支撐的磁頭
?平行光碟
?繞過
?正齒輪
?錐齒輪
?電動執行器
?氣動執行器
?操縱桿，用于遠程操縱
?其他法蘭設計
?其他對接焊端版本
?檢查技術法規，例如TRD / TRB / AD2000 –德國蒸汽鍋爐/壓力容器法規–或客戶規格
產品優勢
?附加功能可確保與大氣的安全密封：
–壓力密封閥蓋。泄漏風險低，尤其是
在高壓和高溫下。
–帶有填料端環的石墨填料填料。
?可靠，嚴格的關閉和服務友好的設計
–楔形支架，帶有靈活安裝的劈楔。
楔形盤與閥體精確對準；楔
光盤易于更換。
–制動力矩被楔塊吸收
支架在體內引導。沒有額外的負擔
楔形碟片和座椅/碟片接口。
–軛鐵頭上的標準DIN / ISO頂部法蘭
簡化了執行器的安裝。
?通過標準的附加安全和防噴保護
后座。
?使用壽命長，功能可靠性高
–作為標準螺母。楔子作用有限，可防止
卡在關閉位置并確保可靠
即使發生以下情況，也要打開閘閥
溫度瞬變。
–壓蓋填料由于閥桿不旋轉而具有
拋光的小腿。
–滾珠軸承中的螺紋襯套使軸承光滑
致動。
–耐磨的硬面座椅/碟盤接口
耐腐蝕的17％鉻鋼或Stellite。
產品信息
根據法規編號的產品信息
1907/2006（REACH）
根據化學品法規（EC）第1907/2006號獲得信息
（REACH），請訪問http://www.ksb.com/reach。
根據指令2014/34 / EU（ATEX）的產品信息
閥門沒有潛在的內部點火源
并可以在具有爆炸性的II類環境中使用
2類（1 + 21區）和3類（2 + 22區）
ATEX 2014/34 / EU。
根據壓力設備的產品信息
指令2014/68 / EU（PED）
閥門符合安全標準附件I的安全要求
歐洲壓力設備指令2014/68 / EU（PED）
第1組和第2組中的流體。
相關文件
信息/文件
文件編號
AKR / AKRS型系列小冊子（平開
帶壓力密封的止回閥
蓋）
7373.1
UGS / UGSV / UGSVA型系列
手冊（閥體安全閥）
7300.1
操作手冊0570.81
采購訂單規格
請在所有查詢中指定以下信息或
訂單：
1.類型
2.公稱壓力
3.公稱尺寸
4.工作壓力
5.壓差
6.工作溫度
7.材料
8.流體處理
9.流量
10.管道連接
11.變體
12.參考編號
務必注明原始序列號和年份
訂購備件時的施工。

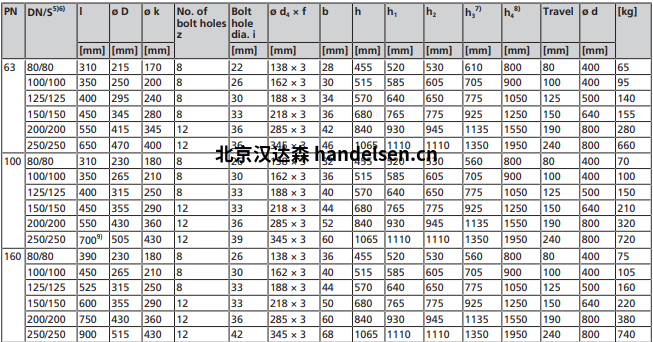

符合標準的配合尺寸
面對面的長度：符合EN 558-1 / 26的PN 63和PN 100
PN 160參見表
法蘭：符合EN 1092-1的配合尺寸
