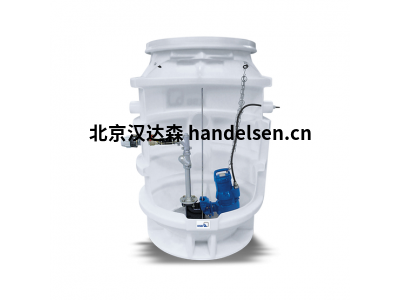

KSB泵站Ama-Porter CK
操作數據
經營性質
特征值
流量Q [m3
/ h]≤40
Q [l / s]≤11
頭高[m]≤16
流體溫度T [°C]≤+40
電機額定PN [kW]≤1.5
設計細節
設計
?易于連接的單泵站或雙泵
站
?1或2個潛水電機泵
?緊湊的設計
?符合DIN 1986-100和EN的成套泵站
752 / EN 476
?聚乙烯收集箱
?管道
?夾緊連接，用于連接排出的管線
高密度聚乙烯（PE-HD）
?集成球形止回閥，帶沖洗接口
選件和球閥
安裝
?地下（地下）安裝
葉輪類型
?自由流動的葉輪
主要用途
?廢水處理
?建筑物排水，處所排水
?房屋重建
?抽水排水
處理的液體
?無糞便的廢水
?灰水
?雨水（不含磨料）
指定
示例：泵站CK E PF 50-1 E
指定鍵
代碼說明
CK包裝泵站，帶塑料收集箱
E E單泵站
D雙泵站
帶自由流葉輪的PF泵
50泵尺寸
50阿瑪·波特5__
65阿瑪·波特6__
-1葉輪代號
E電機設計
E單相交流電動機
D三相電動機
配置和功能
易于連接的包裝單泵或雙泵站
帶有聚乙烯收集罐，用于埋地安裝。
對于一個雙泵機組，一個或兩個，但不帶兩個強大的AmaPorter潛水污水泵
保護。
儲罐設計符合DIN 1986-100和EN 752 / EN 476 / EN 1671。
帶有球閥和球止回閥的完整排出管線
集成在集水箱中，帶有沖洗連接
選項。包括由PE-HD制成的夾緊式連接，用于
連接排放管線。
聚乙烯制成的集水箱，內裝有混凝土
腳板，帶有防抬起保護裝置，帶有人孔。
罐直徑1000毫米
油箱深度1700毫米（含蓋），
坦克延伸到
2500毫米
儲存量360公升（地板的底部邊緣
入口）
罐蓋600毫米，根據DIN 1229 / EN 124，
A15級（防踩）
入口6個入口噴嘴，DN 150，關閉
排放管路連接DN 50 / DN 65，已夾緊
連接
通風孔和電纜入口2個DN 100連接噴嘴，
封閉（彼此相對）
收集箱
收集罐，最多可擴展兩個罐。抗提
保護沒有收集箱延伸的收集箱
經過獨立專家的測試和確認。
安裝零件和管道
鴨腳彎曲，止回球的安裝零件和管道
閥，套筒球閥，軟管連接和
連接沖洗選項。夾緊式排放管線
連接（Plasson系統）。
排污管線和帶附加面漆的閥門（堿性
樹脂基礎）。
泵組
一臺或兩臺帶有灰鑄鐵自由流動葉輪的Ama-Porter潛水電泵
開關柜/控制單元
單泵站：MSE / MSD
?標稱電壓：1 / N / PE 230 V AC，50 Hz或3 / N / PE
400 V AC，50 Hz
?控制電壓：230 V AC
?DOL啟動
?取決于浮子開關的液位控制取決于
水位。
雙泵站：帶自動泵的LevelControl Basic 2
轉換功能，待機功能和峰值負載
操作功能
?標稱電壓：1 / N / PE 230 V AC，50 Hz或3 / N / PE
400 V AC，50 Hz
?控制電壓：24 V AC
?DOL啟動
?取決于浮子開關的液位控制取決于
水位。
功能
CK泵站將廢水收集在一個塑料罐中。
當達到設定的水位時，系統排放
廢水排入下水道系統。
用料
可用材料概述
組成材料
收集罐聚乙烯
法蘭彎灰鑄鐵JL 1040
法蘭鑄鋼C 50
排放管，連接管不銹鋼1.4401
適配器，配件可鍛鑄鐵，高品質熱浸鍍鋅
球閥CuZn gal。 鎳，優質鍍鎳
產品優勢
?重量輕的泵站，易于連接，最小
安裝工作
?安裝深度可達2500毫米，并帶有防傾斜功能
保護
?可變的管道連接
?氣動液位控制（無壓縮機）或
使用LevelControl Basic 2控制單元進行鼓泡器控制
選擇信息
防雷保護
?必須保護電氣裝置免受
過電壓（自2018年12月14日起強制執行）（請參閱
DIN VDE 0100-443（IEC60364-4-44：2007 / A1：2015，修改）
和DIN VDE 0100-534（IEC 60364-5-53：2001 / A2：2015，
改性）。只要對現有內容進行修改
裝置，改裝電涌保護器（SPD）
符合VDE是強制性的。
?電纜最大長度不能超過10米
超過電涌保護器之間的距離（通常
類型1，內部防雷）安裝在
服務入口和要保護的設備。對于
更長的電纜，附加的電涌保護器（類型2）
必須在上游的配電板中提供
要保護的設備或直接在設備中
設備本身。
?跨越雷電邊界的傳感器電纜
保護區域必須另外受到保護
合適的電涌保護器（例如，使用4-
20 mA浸入式探頭）。
?安裝在室外（例如室外機柜中）的控制單元
應始終配備1型電涌保護器
設備（防雷），因?yàn)樗鼈兺ǔ２粫?huì)
由合適的上游服務入口SPD保護。
?相關的防雷概念必須是
由運營商或合適的提供商提供
由運營商委托。電涌保護器
可應要求提供給控制單元。
