德國Phytron步進電機

劉亞冰 QQ：2853369890   手機：18514427448 電話：010-64714988-173 傳真：010-84786709-667 郵件：sales63@handelsen.cn

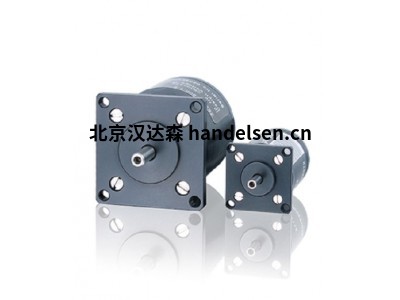

1、Phytron ZSS步進電機

Phytron ZSS步進電機（19-56 mm）具有高精度和平穩運行的特點。ZSS 電機具有多達102.400個可接近位置（200 步電機，以1/512步分辨率和編碼器在微步模式下驅動），可為您的應用提供高精度定位功能。ZSS系列基于其幾何形狀，具有平穩的低共振運行性能。得益于低噪聲產生，典型的平穩運行以及由此產生的結果，尤其是在光學高精度應用中。?

技術細節
用于單極或雙極控制模式的兩相混合式步進電機
保持扭矩從3.8到700 mNm
ZSS尺寸19至56 mm
每個尺寸最多3種電機類型和3個標準繞組
標準步數/轉數：200，步距角：1.8°
特殊步驟數取決于電機尺寸
最低保護模式：IP40
允許的環境溫度：-30°C至+80°C
可選：齒輪，電機制動器，編碼器，第二軸，散熱器，聯軸器等。
可用型號
尺寸，步數，繞組：請參見數據表中的表格
自由線端或保護罩，散熱器，第二軸
齒輪，電機制動器，編碼器

2、phy BASIC系列電機
高精度，高扭矩和平穩運行
我們的phy BASIC系列電機結合了價格優化設計的優勢和出色的運行特性。
這使得phy BASIC電機特別適合制造業中的標準應用。良好的運行性能，高扭矩和扎實的工藝使phy BASIC成為快速精確定位任務中IP 40以下環境的理想選擇。

phyBASIC數據表
2.29百萬

phyBASIC組裝說明
517千
技術細節
2相步進電機

保持扭矩從50 mNm到7.2 Nm

邊緣尺寸從20到86毫米

步數（標準）200

1.8°步進電機的步進精度為5％

工作電壓PHY BASIC 20,28,42（NEMA 8，11，17）：36至48伏DC
的phy BASIC 56，86（NEMA 23，34）：72 V DC

標準連接：4引線并聯

防護等級IP 40

絕緣等級B，130°C

絕緣電阻100MΩ

隨附帶有配對連接器的電纜

選項：
齒輪
后軸

3、ZSH

令人信服：性能設定標準
像ZSS一樣，ZSH步進電機在每一個動作中都具有強烈的口音。他們將ZSS電機的直徑擴展到57到107 mm。

ZSH組裝說明
93萬
技術細節
用于單極或雙極控制模式的2相混合式步進電機
保持扭矩從0.45到17 Nm
直徑ZSH：57至107
兼容NEMA
步數/轉數：200，步距角：1.8°
最低保護模式：IP54，IP68根據要求
允許的表面溫度：-30°C至+80°C
（短時間可達100°C）
可用型號：
尺寸和繞組：請參見數據表中的表格
自由線端或接線盒
雙軸
齒輪
馬達剎車
編碼器

&&ESS / ESH
適用于極端惡劣的環境條件

ESS / ESH
特點

數據表ESS
299萬
技術細節
適用于環境條件的步進電機，例如在氣候室，海事或化學工業中
不銹鋼外殼
溫度范圍為-40至+150°C
相對濕度高達95％
防護等級IP 67，可更換徑向密封
保持扭矩從150 mNm到5.5 Nm
直徑45至100毫米
標準步數200（1.8°）
按需特殊設計：適用于食品行業–防輻射
可用版本：
標準尺寸45、59、80和100

 以上就是關于德國Phytron步進電機的介紹
