德國Physik Instrumente（PI）線性平臺系統

PI代表著對技術的熱情及其在客戶應用中的使用，推動了的技術和在精密定位方面的不斷進步。PI Group的目標是進一步發展該市場和技術地位，從而為其客戶贏得決定性的競爭優勢。



1、M-110.C86311線性平臺系統

緊湊型線性平臺，直流減速電機，5 mm行程，帶控制器

M-110.C86311線性平臺系統

產品描述技術指標資料下載報價/訂購

折疊式驅動器非常緊湊

閉環直流電動機

非接觸式參考和限位開關

XY設置可以直接安裝

快速提供大量

緊湊型線性平臺

線性平臺具有緊湊的尺寸，歸因于帶皮帶驅動的折疊驅動。直徑為10毫米的透明孔。XY設置可以直接安裝而無需轉接板。



位置測量

電機軸上的旋轉編碼器

非接觸霍爾效應參考和限位開關

駕駛

閉環直流減速電機

背隙補償絲杠

應用領域

精密微裝配。研究。激光打標。自動化。光學對準。

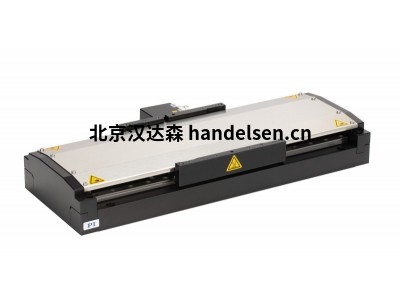

2、V-817高負載線性平臺

高性能和成本效益，直線電機

V-817高負載線性平臺

產品描述技術指標資料下載報價/訂購

矮型（63毫米），寬166毫米，長行程范圍（最大813毫米）

高動態，免維護的直線電機

堅固的工業設計，使用壽命長

高精度增量線性編碼器

負載能力達600 N

借助參考邊緣實現快速集成

高性能和高負載的工業設計

對于V-817，PI在其工業解決方案組合中具有線性平臺，具有高負載能力和高動態特性。它的設計始終符合苛刻的工業條件，并具有高剛度和使用高質量部件的特點：循環滾珠軸承導軌，三相線性電動機，增量線性編碼器。編碼器的高分辨率可提供出色的跟蹤性能，較小的跟蹤誤差和較短的建立時間。行業兼容的連接器提供了快速而安全的連接。可選的運動平臺提供帶有三重M6孔圖案的多功能裝配選項。沒有該平臺，就可以實現特別低的總體高度，這尤其在XY組合中具有優勢。



應用領域

電子組件：傳感器和攝像頭組件。非接觸式檢查，X射線檢查和AOI（自動光學檢查）。傳感器和超聲波測試。半導體制造：晶圓加工和檢查。激光加工：激光焊接。高精度自動化中高度動態的應用程序，平滑的掃描運動，最小的跟蹤誤差和較短的建立時間。



直線電機直接驅動

三相電磁直接驅動器不使用動力傳動系統中的機械組件，而是直接將驅動力無摩擦地傳遞到運動平臺。驅動器達到高速度和加速度。無鐵電機特別適合于對精度有要求的定位任務，因為不會與永磁體發生不良相互作用。這樣即使在最低速度下也能平穩運行，同時在高速下也不會產生振動。避免了控制行為的非線性，并且可以輕松地控制任何位置。驅動力可以自由設定。
