MADLER公司成立于1888年,至今已有一百多年的歷史,是世界著名的傳動產品制造商之一,產品有齒條齒車,減速機,減速電機,聯軸器,鏈條鏈輪,軸承,漲緊套及緩沖器等.

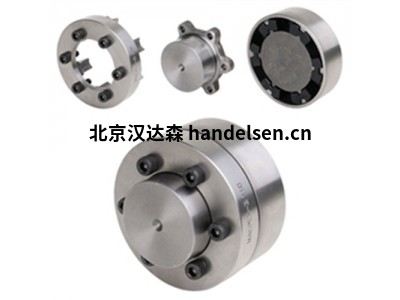

1、聯軸器
材質:輪轂:灰鑄鐵GG25 (GJL-250)。
墊圈:NBR,邵氏硬度80ºA,黑色。
扭轉彈性凸輪聯軸器,失效保護,具有阻尼效果。
MÄDLER® 版本經過改良:機械爪可延長使用壽命。根據不同尺寸,聯軸器采取無孔或預鉆孔。* The size 280 has different pilot bores: Pilot bore 52mm on the left side / 47mm on the right side. 定制的鉆孔和導向鍵槽需額外收費。
溫度范圍: -30ºC ~ +80ºC
Service: Katalogseite CAD-Daten
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
產品 數量 Baugröße Drehmoment
60560001 58 19 57 - 19 24 58 - 40 2 - 4 42 20 20 8 5,5 5000 -
60560002 68 34 102 - 24 28 68 - 50 2 - 4 42 20 20 8 5,5 5000 0,744
60560003 80 60 180 - 30 38 80 - 68 2 - 4 62 30 30 10 5,0 5000 -
2、彈性聯軸器 MAEPEX® 三段式版本
材質:輪轂:灰鑄鐵GG25 (GJL-250)。
墊圈:NBR,邵氏硬度80ºA,黑色。
扭轉彈性凸輪聯軸器,失效保護,具有阻尼效果。帶螺栓式卡環??刹鹦兜目ōh(huán)允許在不移動軸上的輪轂的情況下更換彈性體。
MÄDLER® 版本經過改良:機械爪可延長使用壽命。根據不同尺寸,聯軸器采取無孔或預鉆孔。* The sizes 250 and 280 have different pilot bores on each side. 定制的鉆孔和導向鍵槽需額外收費。
溫度范圍: -30ºC ~ +80ºC
Service: Katalogseite CAD-Daten
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
產品 數量 Baugröße Drehmoment
60560305 110 160 480 33 - 48 38 110 86 62 2 - 4 82 40 34 20 7,0 5000 3,88
60560306 125 240 720 38 - 55 45 125 100 75 2 - 4 102 50 36 23,5 8,0 5000 6,12
3、用于MAEPEX聯軸器的備用彈性體。
材質:NBR,邵氏硬度80ºA,黑色。
根據不同聯軸器尺寸,數量為 4-8 件,成套出售。根據需要提供其
他硬度(邵氏硬度 65° A(較軟)或邵氏硬度 90° A(較硬))。
溫度范圍: -30ºC ~ +80ºC
Service: Katalogseite CAD-Daten
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
產品 數量
60560101 58 4 21,5 11 9 7
60560102 68 5 21,5 11 9 9
60560103 80 6 20 10,5 10 12
4、德國MADLER外球面軸承UCFC(灰鑄鐵)
內圈由2個螺絲固定在軸上。除鋼板橡膠
密封件外,內圈上還安裝了旋轉式金屬潤滑
油圈。在正常的運轉條件下,軸承的潤滑
將貫穿整個使用壽命期。外圈固定在鑄鐵外
殼中的一個固定裝置周圍,以防旋轉。
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
德國MADLER外球面軸承UCFC產品 數量 Typ Bohrung
62621200 UCFC 201 12 100 78 55,1 12 5 7 20,5 62 h9 28,3 12,7 10 9,9 6,2 0,85
62621500 UCFC 202 15 100 78 55,1 12 5 7 20,5 62 h9 28,3 12,7 10 9,9 6,2 0,85
