通常必須確保螺線管銜鐵到達其行程終點位置,即,在完成激活后,銜鐵的磁極面必須??吭诼菥€管外殼的磁軛上,即磁軛。請注意,如果電樞斷開,則交流電磁鐵會消耗大量功率,如果拉入過程中斷,可能會導致過熱,最終燒毀線圈。
行程運動從行程開始位置到行程結束位置(運動的主動方向)進行,而電樞復位則通過外力(例如彈簧,重力或磁力)(被動運動方向)完成。
主要螺線管系統為:WL
型螺線管系統具有U形軛和T形電樞,從而產生高拉力。
WTI型電磁系統具有I形電樞,因此特別適合大行程。
WLF型電磁閥系統的設計與WL 型電磁閥系統相同,但它們集成在封閉的鋁制外殼中,提供特殊保護。該外殼可實現特別有效的散熱,并在相對惡劣的條件下使用。
所有產品均根據DIN VDE 0580 / 07.2000生產和測試。
設計可能會更改。
規格和技術細節
規格從到
電源電壓[V]12V,24V,110V,230V,400V AC / 50、60赫茲
占空比 [%]5-100
行程[mm]5-50
力[N]20至400
防護等級設備(IP)IP00 / IP54
防護等級連接(IP)IP00 / IP54
配飾機械行程限制
柱塞
端子夾
安裝方式安裝孔
底板
安裝框架
外殼
散熱等級乙
拉入時間[ms]27-106
釋放時間[毫秒]27-106
優秀者
行程短,磁力大
對濕氣和灰塵不敏感
安裝在任何位置
用于
電梯驅動
自動扶梯制動器
帶式制動器
規格和技術細節
類型直徑×長度行程開始生效)強制(結束)輸入功率
LED088000
(40%DC)88 x 120毫米2毫米450N700N68瓦
LED098000
(ED的40%)98x136毫米2,5毫米590N1,100牛頓84瓦
LED115000
(ED的40%)115x140毫米3毫米750N1,050牛90瓦
LED135000
(ED的40%)135x165mm3毫米1,260牛頓1,800N131瓦
LED140000
(ED的40%)135x225mm4毫米1,500牛頓3000N182瓦
LED165000
(ED的40%)165x250mm4毫米2,800牛3750牛201W
產品信息

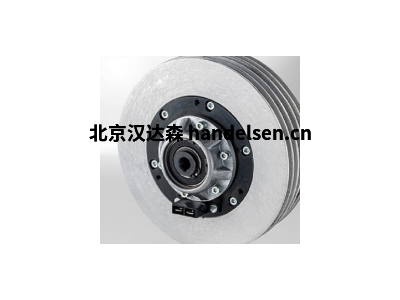

Kendrion電梯生產線的電梯制動電磁閥(吊具電磁閥)是行程短,磁力大的線性電磁閥。制動磁鐵用作電梯或自動扶梯驅動器中的致動螺線管,以釋放制動器。
Kendrion電梯系列的制動磁鐵(也為擴散磁鐵)是具有短行程和高磁力的提升磁鐵。制動磁體在電梯或自動扶梯的驅動器中用作致動磁體,以制動制動器。
根據要求,可以使用單個吊具電磁閥或雙吊具電磁閥(雙制動系統)。當單作用撒布螺線管在一個方向上推動螺線管致動器時,雙作用撒布螺線管由位于殼體中的兩個螺線管系統組成,該螺線管系統沿兩個相反的方向擠壓。
兩種類型都具有增加的磁力特性。根據線圈設計,可以使用不同的占空比。
