kendrion HIGH TORQUE同等尺寸下扭矩更大永磁制動器高扭矩

HIGH TORQUE LINE

永磁制動器 - 更高的扭矩

同等尺寸

功能概覽

13 種尺寸可供選擇

與傳統永磁制動器相比，同等尺寸下扭矩更大

在整個使用壽命期間扭矩高度一致

溫度范圍更廣：-15°C 至 +120°C ，可選 -40°C

功能

該產品結合了眾所周知的永磁制動器的特性--由于對磁路進行了重新設計，它還具有更多優勢，例如在相同尺寸和功耗條件下扭矩更大、在整個使用壽命期間扭矩更穩定以及溫度范圍更廣。

技術細節

描述值

額定扭矩范圍 0.1 牛米 - 280 牛米

電壓 DC 24 V

防護等級 IP 00

溫度范圍 -15 °C 至 +120 °C，可選 -40 °C

工作原理

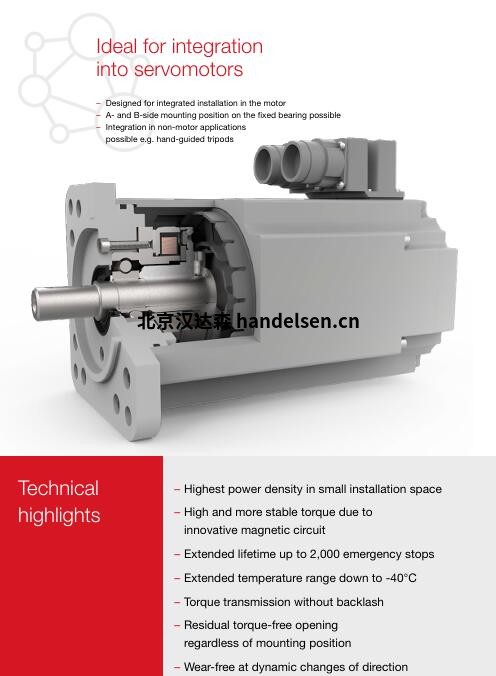

高扭矩制動器設計為干式運行。利用永久磁場產生的力來產生制動效果。為了中和制動作用，永久磁鐵的磁通量被另一個電磁場抵消（電磁釋放系統）。電樞和法蘭輪轂之間的零齒隙連接確保了制動扭矩到機器軸（如電機軸）的零齒隙傳輸，以及高扭矩制動器的可靠釋放和零殘余扭矩。得益于這些特點，高扭矩制動器是伺服電機應用的理想選擇。

制動器設計

牢固安裝的磁場線圈安裝在高扭矩制動器的外殼和法蘭之間。連接磁場線圈所需的飛線從制動器上的指定位置引出。軸向安裝在外殼和法蘭之間的永久磁鐵產生產生制動作用所需的磁場。銜鐵通過分段彈簧和鉚釘緊固件與法蘭輪轂連接，以建立軸向可移動、防扭轉和無摩擦的連接。這確保了制動器在水平或垂直運行時的零殘余扭矩。高扭矩制動器電樞與外殼之間的額定氣隙's'可在制動器安裝過程中自動調整（例如通過安裝公差）。法蘭輪轂與機器軸（如電機軸）的連接方式是防扭轉和軸向固定連接。永久磁場通過與外殼和法蘭的摩擦接觸吸引并牽引電樞。由此產生的摩擦力產生制動扭矩。當直流電壓加到高扭矩制動器的磁場線圈上時，交變電磁場抵消了永磁場對銜鐵施加的力，制動器在彈簧力的作用下釋放。除了分段彈簧施加的最小力之外，制動軸不會受到任何其他軸向力的作用。

工業

制動器

永磁制動器

高功率密度和高動力性

KENDRION 永磁制動器具有功率密度高、精度高和經久耐用的特點。它們完全適用于伺服電機、機器人、自動化、風力渦輪機、醫療技術以及非電機應用。
