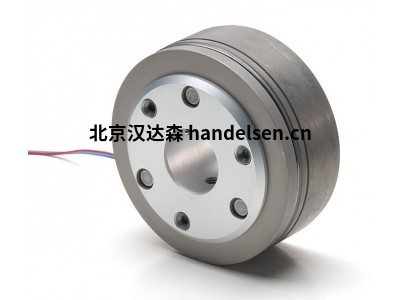

德國kendrion永磁制動器86 61104P00

德國kendrion永磁制動器具有高扭矩



該產品結合了永磁制動器的已知特性。進一步的優點包括具有相同尺寸和功耗的更高扭矩以及在整個使用壽命期間的高扭矩穩定性以及擴展的溫度范圍。





功能

·與PM線相比，具有相同尺寸的更高扭矩

·在整個使用壽命期間具有高扭矩穩定性; 擴展的溫度范圍

·-15°C至+ 120°C，可選-40°C





應用

這些應用類似于傳統的永磁制動器。

·伺服電機

·風力渦輪機

·醫療

·處理技術

·包裝機





關于高扭矩

永磁制動器具有高扭矩爆炸

High Torque系列結合了永磁制動器的常見特性。進一步的優點包括具有相同尺寸和功耗的更高扭矩以及在整個使用壽命期間的高扭矩穩定性以及擴展的溫度范圍。



手術

高扭矩制動器是用于干運行的部件，其中永磁場的力作用用于產生制動效果。為了消除制動效果，永久磁場通過電磁計數器場（電磁開啟系統）疊加。通過電樞的與制動轉矩到電機的軸（例如，馬達）和一個保險箱殘余扭矩釋放高扭矩制動器的制動無間隙的傳輸?shù)耐咕壍臒o(wú)間隙的連接得到保證，由此制動專門為安裝在被設計 伺服電機是合適的。



結構

在殼體和高扭矩制動器的法蘭之間是永久安裝的勵磁繞組，其連接導線從制動器的限定的綜片輸出端引出。在殼體和凸緣之間軸向布置的永磁體產生磁場，該磁場用于建立制動效果。錨通過分段彈簧與法蘭盤連接，安裝鉚釘可軸向移動，扭轉剛性且無摩擦。結果，在水平和垂直方向上實現了剩余轉矩自由度。在制動器的組裝期間（例如，通過安裝公差）自動設定電樞和高扭矩制動器的殼體之間的新氣隙s。法蘭輪轂是扭轉剛性的并且軸向固定到機器的軸上。在永久磁場的影響下，電樞被非強制地壓在殼體和凸緣上。產生的摩擦力產生制動扭矩。當DC電壓施加到高轉矩制動器的勵磁繞組時，由于電磁對置場而釋放永久磁場對電樞的力作用，并且通過彈簧力釋放制動器。制動軸學習除了段的小軸向力彈簧沒有軸向力。當DC電壓施加到高轉矩制動器的勵磁繞組時，由于電磁對置場而釋放永久磁場對電樞的力作用，并且通過彈簧力釋放制動器。制動軸學習除了段的小軸向力彈簧沒有軸向力。當DC電壓施加到高轉矩制動器的勵磁繞組時，由于電磁對置場而釋放永久磁場對電樞的力作用，并且通過彈簧力釋放制動器。制動軸學習除了段的小軸向力彈簧沒有軸向力。



規格和技術細節

額定轉矩范圍：0.1 Nm - 300 Nm

電壓        ：DC 24V

防護等級    ：IP 00

工作溫度范圍 ：-15°C至+ 120°C，可選-40°C



產品型號：

kendrion 86 61104P00

kendrion 86 61106P00

kendrion 86 61108P00

kendrion 86 61109P00

kendrion 86 61111P00

kendrion 86 61114P00

kendrion 86 61104K00

kendrion 86 61106K00

kendrion 86 61108K00

kendrion 86 61109K00

kendrion 86 61111K00

kendrion 86 61114K00
