Twiflex 制動器GMX制動卡鉗特征描述

Twiflex于1951年為工業應用引入了盤式制動器技術。廣受歡迎且廣泛使用的“MR”卡尺于 1954年推出，至今仍在生產Twiflex制動器。 1966 年，基于Dunlop的原始，增加了工業和船用盤式制動器，從而鞏固了產品系列。

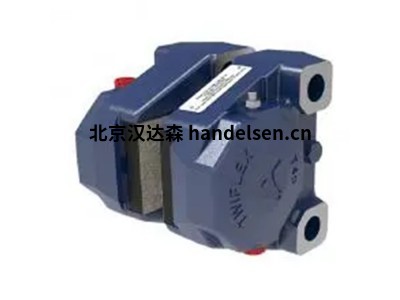

Twiflex GMX鹽式制動卡鉗與MX相似，但提供申大的剎車片面積。GMX25、GMX30和 GMX40分別適用干 25.4毫米、30毫米和40 毫米厚的圓盤。SGMX卡鉗僅適用于25.4mm制動盤。圓盤直徑為610mm。

GMX/SGMX卡鉗可與任何Twiflex系列推進器一起使用，并具有獲得專利的連桿機構，以確保襯墊均勻磨損。

通常每個圓盤使用一個或兩個卡尺，但數量可能會根據圓盤尺寸而增加。制動器可以圍繞制動盤外圍的任何角度放置，但下應水平安裝(即在3點鐘或9點鐘位置)。如果卡鉗安裝角度與水平方向或垂直方向大于10°軸應用，應配備傾斜安裝套件或平衡連桿。

Twiflex提供一系列制動盤(參見制動盤和輪轂組件)。

對于氣動操作，請使用干燥、過濾和無潤滑的壓縮空氣。氣動制動器需要一個控制閥，可以手動操作，也可以通過氣動或電信號操作。

圖表上顯示的額定值基于標稱摩擦系數u=0.4的完全鋪層和調節制動片。暮柔性盤式制動器必須與無石棉制動片一起使用。

有效圓盤半徑=實際半徑-0.06m。



型號：

TWIFLEX 7701241 控制器

TWIFLEX VKSD119/62-PL

TWIFLEX MX30A-NR.10707

TWIFLEX S7.2 SN:7200809

TWIFLEX 718821

TWIFLEX MX25K(2-3)WU8312 LEFT

TWIFLEX MSK

TWIFLEX 7200654 KMRK22186210

TWIFLEX663079

TWIFLEX MSD系列 10010518 66647

TWIFLEX MXS13+XS7.5(左邊)

TWIFLEX制動器 MR25KPartNo:6780679
