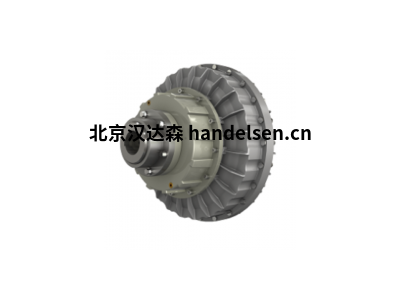

Transfluid恒定填充液力偶合器K系列

液壓聯軸器-渦輪聯軸器

 K系列：恒定填充液力偶合器

TRANSFLUID聯軸器（K系列）是一種恒定填充類型，包括三個主要元件：



驅動葉輪（泵）安裝在輸入軸上。

從動葉輪（渦輪）安裝在輸出軸上。

蓋，法蘭連接到輸出葉輪，并有油密密封。

前兩個元素既可以用作泵也可以用作渦輪機。



運行條件

TRANSFLUID偶聯是一種流體動力傳遞。

葉輪的性能類似于離心泵和水輪機。通過泵的輸入驅動（例如電動機或柴油發動機），動能被傳遞給聯軸器中的油。機油通過離心力跨過渦輪機葉片朝聯軸器外部移動。

這吸收了動能，并產生一個始終等于輸入扭矩的扭矩，從而導致輸出軸旋轉。由于沒有機械連接，因此磨損幾乎為零。效率僅受泵與渦輪之間的速度差（滑差）影響。

滑動對于聯軸器的功能至關重要：沒有滑動就無法傳遞扭矩！可從中推導出功率損耗的滑差公式如下：



滑差％=（（輸入速度-輸出速度）/輸入速度）x 100



在正常條件下（標準負載），滑差可在1.5％（大功率）到6％（小功率）之間變化。



TRANSFLUID聯軸器遵循所有離心機的定律：



傳遞的轉矩與輸入速度的平方成正比；

發射功率與輸入速度的立方成正比；

發射功率與電路外徑的五分之一功率成正比。

K系列聯軸器使用油進行工作，但根據要求也可用于水操作。



還可以通過指令94/9 / EC（Atex）認證，涵蓋所有類別。



意大利傳斯羅伊(TRANSFLUID)公司是一家有50年的生產歷史,世界上著名的的液力偶合器（包括限矩型液力偶合器和調速型液力偶合器等）及其傳動裝置（制動器、離合器、泵分動箱、聯軸器等）的專業生產廠家,Transfluid傳斯羅伊產品在皮帶輸送機,風機,水泵,磨機,破碎機等驅動系統種得到廣泛的應用. TRANSFLUID限矩型液力偶合器具有體積小、重量輕、傳遞功率能力強的優點；Transfluid調速型液力偶合器具有獨特的、專利的、可靠的調速原理和完整的控制系統，保證被驅動設備的可靠運行和正常工作。



K SERIES：適用于電動機或內燃機的固定充液型液力偶合器。 可帶皮帶輪供貨或直線應用。 帶或不帶延遲充液腔。 功率高達2500kW。

KX SERIES：固定充液型液力偶合器，可使用油液或水作為工作介質。 用于電機驅動。 低啟動力矩。 適用于礦井下使用。功率高達1000kW。

KFBD DIESEL ENGINE：固定充液型液力偶合器。 功率高達500kW。

SKF DIESEL ENGINE。。：內燃機用固定充液型液力偶合器?？芍苯影惭b在發動機飛輪上。

KPTO：（用于內燃機驅動） 功率高達1000kW。

KSL電控式調速驅動。 功率高達4000kW。

HFO系列液壓離合器：HFO-HFR功率高達1300kW。

TPO空氣離合器：TPO-TPH傳遞扭矩可達14000Nm。

SH - SHC系列液壓離合器：扭矩高達2500Nm

SU動力單元：自支撐PTO取力器帶標準的SAE輸出接口。高徑向承載能力。功率高達300kW。

RBD系列彈性聯軸器：帶彈性橡膠塊。 可用于發電機組、油泵和空氣壓縮機等傳動系統中。 扭矩高達16000Nm。
