Kracht方向控制閥尺寸06 WL4.06

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　最大 工作壓力 流量

　　p = ... 320 bar

　　p = ... 4641 psi

　　pQ = 80升/分鐘

　　pQ = 21 gal /分鐘

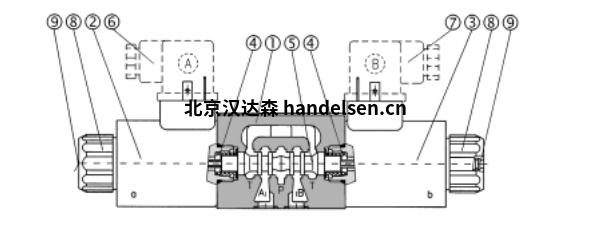

　　方向控制閥WL 4/06由殼體組成

　　(1)，帶有兩個定心彈簧(4)的控制閥芯(5)和

　　圓柱形操作螺線管(2、3)。

　　三位換向閥裝有兩個

　　電磁閥和兩個彈簧。二位換向閥

　　具有一個螺線管和一個復位彈簧，或者兩個螺線管和一個制動器組件。

　　工作螺線管是直流螺線管。對于交流電源

　　螺線管配有整流器，該整流器直接集成到連接器中。插頭(6，7)

　　可以旋轉90°。松開固定螺母(8)，

　　功能說明

　　螺線管可以在360°范圍內任意旋轉，或者

　　更換。這樣就可以更換工作線圈

　　無需打開密閉空間。

　　如果發生電磁閥故障或電源故障，

　　閥的閥芯可以通過手動操作來重新定位

　　(9)，前提是T型端口的壓力不超過25 bar。

　　閥殼(1)的基本表面處理是

　　涂有磷酸鹽，并且操作電磁閥(2、3)是

　　鍍鋅。

　　公稱尺寸6

　　最大流量見p-Q特性

　　最高運營壓力

　　在端口P，A，B處4641 psi(320 bar)

　　最高運營壓力

　　在端口T 2320 psi(160 bar)

　　壓力損失見?p-Q特性

　　液壓油DIN 51254/25的液壓油

　　根據要求提供其他液壓油

　　流體溫度范圍(NBR)-22 ... +176°F(-30 ... +80°C)

　　環境溫度范圍... + 122°F(... + 50°C)

　　粘度范圍98 ... 1840 SUS(20 ... 400 mm2 / s)

　　最大流體度

　　污染符合ISO 4406的18/15級。

　　因此，我們建議使用過濾器

　　保留率β10≥75。

　　允許的額定電壓變化DC：-10 ... + 6%

　　交流電：±10%

　　最高開關頻率15000 1 / h

　　開機時間;

　　在ν= 98 SUS(20 mm2 / s)直流下：30 ... 50毫秒

　　AC：30 ... 40毫秒

　　開關時間，關閉;

　　在ν= 98 SUS(20 mm2 / s)直流下：10 ... 50毫秒

　　交流電：30 ... 70ms

　　占空比100%

　　使用壽命107個循環

　　外殼類型符合DIN 40050 IP 65

　　帶有1個電磁閥3.52磅(1.6千克)的重量閥

　　帶2個電磁閥的閥門4.84 Lb(2.2 kg)

　　安裝位置可選
