PI P-616NanoCube?納米定位器介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

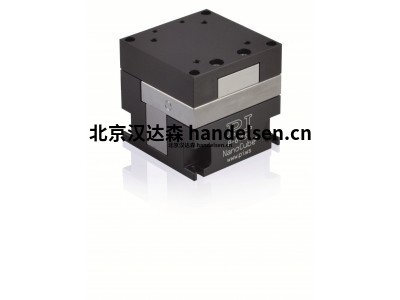

 　PI P-616NanoCube®納米定位器介紹

　　緊湊的并聯運動壓電系統，用于納米定位和光纖對準

　　產品說明

　　平行運動設計，在所有空間方向上都具有最高的剛度

　　即使在負載高達100 g的情況下，由于共振頻率高，也能實現高動態運動

　　單一安裝平臺，創新的產品設計可靈活使用。

　　市場上唯一具有ID芯片功能的納米定位器

　　市場上最小和最輕的NanoCube®，行程范圍為100 µm

　　應用領域

　　光纖定位和對準

　　掃描顯微鏡

　　2-光子聚合

　　納米技術與納米制造

　　光子學/集成光學

　　顯微操作

　　樣品定位

　　電容傳感器的亞納米分辨率

　　電容式傳感器可在不接觸的情況下以亞納米分辨率進行測量。它們保證了出色的運動線性度，長期穩定性以及kHz范圍內的帶寬。

　　自動配置和快速的組件更換

　　機械和控制器可以根據需要進行組合并快速更換。所有伺服和線性化參數都存儲在機械師D-sub連接器的ID芯片中。每次打開控制器時，數字控制器的自動校準功能都會使用此數據。

　　適用于復雜的真空應用

　　壓電系統中使用的所有組件都非常適合在真空中使用。無需潤滑劑或油脂即可運行。無聚合物壓電系統可實現極低的除氣率。

　　PICMA®壓電執行器，使用壽命長

　　獲得專利的PICMA®壓電執行器是全陶瓷絕緣的。這樣可以保護它們免受潮濕和泄漏電流增加引起的故障的影響。PICMA®執行器的使用壽命是傳統聚合物絕緣執行器的十倍之多。事實證明，沒有單一故障的1000億次循環。

　　零游隙撓性導軌，導向精度高

　　撓性導板無維護，無摩擦和無磨損，并且不需要潤滑。它們的剛度允許高負載能力，并且對沖擊和振動不敏感。它們是100%真空兼容的，并且可以在寬溫度范圍內工作。

　　通過并聯運動學實現高動態多軸運行

　　在并聯運動多軸系統中，所有執行器都作用在一個公共平臺上。最小的質量慣性和所有軸的相同設計允許快速，動態但仍然精確的運動。

　　PI (Physik Instrumente) P-753.1CD LISA

　　PI (Physik Instrumente) E-625.CR

　　PI (Physik Instrumente) M-060.PD

　　PI (Physik Instrumente) C-844.4DC

　　PI (Physik Instrumente) E-503.00S

　　PI (Physik Instrumente) E-625.SR

　　PI (Physik Instrumente) P-611.1S

　　PI (Physik Instrumente) E-727.3SDF

　　PI (Physik Instrumente) PD72Z2CAQ

　　PI (Physik Instrumente) P-721.12Q

　　PI (Physik Instrumente) M-531.PD1

　　PI (Physik Instrumente) C-843.21

　　PI (Physik Instrumente) M-531.PD1

　　PI (Physik Instrumente) M-061.PD

　　PI (Physik Instrumente) C-843.21

　　PI (Physik Instrumente) M-531.PD1

　　PI (Physik Instrumente) E-709.CRG

　　德國PI系列介紹：

　　1.PI XY位移平臺

　　高精度的2軸納米定位系統集成了PICMA®壓電執行器，以實現大的可靠性。通過使用高質量的納米計量傳感器，可以實現具有佳穩定性的可重復，無漂移的定位

　　用于小負載的2軸壓電掃描儀經常用于掃描和跟蹤過程。它們的快速步進運動提高了光學系統的分辨率。這些包括相機技術中的成像過程和圖像識別，例如用于生物識別或文檔存檔。

　　型號介紹：

　　緊湊型XY壓電位移臺

　　P-611.XZ•P-611.2 XZ和XYZ納米定位器：用于納米定位的緊湊型兩軸壓電系統

　　P-620.2 – P-629.2 PIHera XY壓電平臺：行程范圍可變的高精度XY納米定位器

　　XY壓電撓性位移臺

　　P-612.2 XY壓電納米定位系統：緊湊，帶光圈

　　P-541.2•P-542.2 XY壓電平臺：大口徑薄型XY納米定位系統

　　P-733.2 XY壓電納米定位器：高精度XY光圈掃描儀

　　P-734 XY壓電掃描儀：具有小跳動和清晰光圈的高動力系統

　　P-763緊湊型XY納米定位系統：光圈清晰低剖面，經濟高效的壓電掃描儀，用于生物識別：CCD芯片可在兩個軸上動態移動，以提高像素分辨率

　　P-713 XY壓電掃描儀：具有成本效益的低矮OEM系統

　　P-545.xR8SPInano®XY(Z)壓電系統：用于高分辨率顯微鏡的廉價納米定位系統

　　P-545.xC8SPInano®Cap XY(Z)壓電系統：電容位置測量，用于超高分辨率顯微鏡

　　P-545.3D8SPInano®Trak壓電跟蹤系統：快速XY(Z)平臺用于高動態顯微鏡

　　2.PI XYZ壓電彎曲掃描儀

　　PICMA®壓電執行器是全陶瓷絕緣的。這樣可以保護它們免受潮濕和泄漏電流增加引起的故障的影響。PICMA®執行器的使用壽命是傳統聚合物絕緣執行器的十倍之多。事實證明，沒有單一故障的1000億次循環。

　　零游隙撓性導軌，導向精度高

　　撓性導板無維護，無摩擦和無磨損，并且不需要潤滑。它們的剛度允許高負載能力，并且沖擊和振動不敏感。它們是100%真空兼容的，并且可以在寬溫度范圍內工作。

　　平行位置測量，在納米范圍內具有很高的跟蹤精度

　　所有的自由度均以單個固定參考為參考?？梢詫?shí)時地(取決于帶寬)主動補償與另一軸發生的不必要的運動串?dāng)_(主動引導)。即使在動態操作中，也可以在納米范圍內實現高跟蹤精度。

　　型號介紹：

　　P-733.3 XYZ壓電納米定位器：高精度XYZ光圈掃描儀

　　P-616NanoCube®納米定位器：緊湊的并聯運動壓電系統，用于納米定位和光纖對準

　　P-611.3NanoCube®XYZ壓電系統：緊湊的多軸壓電系統，用于納米定位和光纖對準

　　P-561•P-562•P-563 PIMars納米定位臺：高精度納米定位器，多可容納3個軸

　　P-517•P-527多軸壓電掃描儀：高動態納米定位儀/掃描儀，具有直接位置測量功能

　　用于顯微鏡的壓電撓曲XYZ掃描儀

　　P-545.xR8SPInano®XY(Z)壓電系統：用于高分辨率顯微鏡的廉價納米定位系統

　　P-545.xC8SPInano®Cap XY(Z)壓電系統：電容位置測量，用于超高分辨率顯微鏡

　　P-545.3D8SPInano®Trak壓電跟蹤系統：快速XY(Z)平臺用于高動態顯微鏡

　　緊湊型精密XYZ納米掃描儀

　　P-363 PicoCube XY(Z)壓電掃描儀：高動態納米定位系統，用于掃描探針顯微鏡

　　P-313 PicoCube XY(Z)壓電掃描儀：皮克計精度高帶寬，用于掃描探針顯微鏡

　　3.PI 線性壓電撓性位移臺

　　PI的納米定位平臺和掃描儀將納米精度的分辨率和引導精度與小的串?dāng)_相結合。這使得它們特別適合于計量，微觀過程，干涉測量或半導體芯片生產檢查系統中的參考應用。

　　帶有PICMA®壓電執行器驅動器和撓性導軌的線性壓電平臺可用于大1.5 mm的行程。

　　型號介紹：

　　壓電撓性線性平臺

　　P-630高動態壓電納米定位系統：1軸大孔徑

　　P-753 LISA線性執行器和平臺：動態穩定

　　P-752高精度納米定位臺：高動態和穩定的壓電掃描儀，具有極其精確的引導

　　P-750壓電納米定位系統：具有直接計量功能的高負載壓電驅動納米定位系統

　　P-611.1線性壓電定位系統：廉價，緊湊的線性定位系統

　　P-712線性壓電掃描儀：緊湊型OEM系統

　　P-620.1 – P-629.1 PIHera壓電線性精密定位器：可變行程范圍和軸配置

　　壓電撓性垂直平臺

　　P-620.Z-P-622.Z PIHera垂直精密Z定位器：可變行程范圍和軸配置

　　S-303壓電移相器：高動態，納米級精密壓電移相器

　　P-733.Z高動態Z納米定位儀/掃描儀：直接位置測量和通光孔徑

　　P-612.Z壓電Z舞臺：帶孔的緊湊型納米定位器

　　P-611.Z壓電Z舞臺：緊湊型納米定位器

　　特色定制

　　PI P-725KHDS

　　P-725KHDSPIFOC®高動態物鏡掃描儀：重型物鏡的納米分辨率

　　4.PI 微型六足動物

　　Q-Motion®壓電位移臺內置了小的6自由度運動設備，也提供手掌大小的BLDC電機六足位移臺。

　　使用的運動設計取決于應用中單個軸上運動的重要性。經典的平行運動六腳架設計可實現佳的整體性能均勻性。當需要相對較大的線性運動時，好采用薄型設計。

　　好使用采用PI的利PICMA®或PiezoWalk®驅動技術的六腳架提供超高真空和非磁性環境。

　　H-811.I2 / I2V 6軸微型六腳架：快速，緊湊，高精度

　　H-811.F2 6軸微型六腳架：光纖對準的理想選擇

　　H-811.S2 6軸運動六腳架：快速而緊湊的高動態應用

　　H-810 6軸微型六腳架：最小空間內的高精度

　　P-911KNMV超高壓兼容的微型壓電六腳架：即使在強磁場中也能進行高精度定位

　　5.PI 微型線性平臺

　　微型階段對于在可用空間有限的定位任務中至關重要。諸如Q-motion®，PIline®和PiezoWalk®之類的壓電電機解決方案由于具有直接驅動原理，因此可實現緊湊的平臺。

　　型號介紹：

　　帶有Q-Motion®，PILine®和PiezoWalk®驅動器的微型平臺

　　U-523PILine®線性平臺：帶有超聲波壓電電機的緊湊型線性平臺

　　Q-521 Q?Motion®微型線性平臺：具有位置控制，高分辨率和價格合理的最小線性平臺

　　PI N-565 1200精度高的N-565線性平臺：具有亞納米編碼器分辨率的NEXACT®壓電步進驅動器

　　U-521PILine®線性平臺：帶有超聲波壓電電機的緊湊型線性平臺

　　Q-545 Q?Motion®精密線性平臺：壓電馬達帶來的高力和小設計，帶有PIMag®VC VoiceCoil和三相直線電機，步進，直流和無刷直流電機的微型平臺

　　M-110•M-111•M-112緊湊型線性平臺：XY(Z)組合，具有各種驅動器和行程范圍

　　L-306緊湊型精密Z工作臺：緊湊設計，多軸組合

　　L-505緊湊型線性平臺：帶直流或步進電機

　　V-408PIMag®線性平臺：便宜，帶直線電機

　　V-508PIMag®精密線性平臺：多種選項可適應需求

　　L-402微型線性平臺：帶直流或步進電機

　　A-141 PIglide MB微型線性平臺，帶空氣軸承：高性能，無塵室兼容，可定制

　　V-522•V-524•V-528高性能PIMag®線性平臺：帶直接位置測量的音圈直接驅動

　　M-122.2DD1微翻譯平臺：具有直接位置測量功能的緊湊型線性平臺

　　M-105微翻譯平臺：精密交叉滾子導軌，PiezoMike選件，XY(Z)組合

　　MTS-65微型線性平臺：工業用途的堅固設計

　　L-406緊湊型線性平臺：對于10公斤的負載

　　6.PI 微型旋轉臺

　　帶有壓電馬達的旋轉平臺使尺寸特別緊湊。

　　顯微鏡的許多應用要求自由光通過。這些緊湊的旋轉平臺還可以用于光學應用中，在這些應用中，它們可以可靠地定位濾光片，并具有出色的可重復性。

　　旋轉平臺可以安裝在沒有適配器的線性平臺上，并且可以靈活組合多軸定位系統。

　　帶有Q-Motion和PILine®驅動器的微型旋轉臺

　　U-622PILine®旋轉平臺：超聲波壓電馬達微型載物臺 ，具有薄型設計的U-651旋轉平臺，快速PILine®直接驅動和中央開口

　　U-624PILine®旋轉平臺：超聲波壓電馬達微型載物臺

　　Q-632 Q?Motion®旋轉臺：緊湊型壓電電機：轉臺直徑30 mm，帶有步進，直流和無刷直流(BLDC)電機的微型旋轉臺

　　V-611PIMag®旋轉平臺：高扭矩的扁平設計，最大承重2 kg

　　RS-40緊湊型旋轉臺：精確定位

　　V-610緊湊型PIMag®旋轉臺：緊湊，適用于M-110的多軸組合

　　DT-80緊湊型旋轉臺：大光圈

　　DT-34微型旋轉臺：尺寸緊湊，帶直流或步進電機
