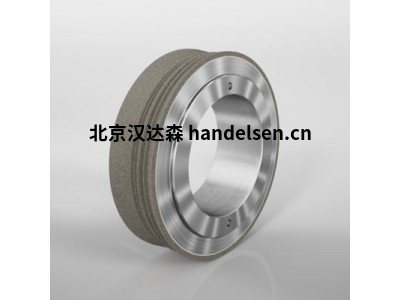

德國Effgen旋轉修整工具機床附件

快速生成復雜的輪廓

型材修整卷

修整工具通過在磨削工具中創建凹槽來生成輪廓。該工藝的優勢包括在磨具中快速生產復雜的輪廓，較低的每件工件修整成本，優良的表面質量以及對機床產能的優化利用。主要應用將在汽車工業及其供應商以及滾動軸承，驅動技術，渦輪機，精密工具和機械的制造商中找到。



電鍍負輪廓修整輥的公差非常嚴格。這些工具的生產過程比正面修整工具的生產過程復雜。在實際應用中，使用負壓工藝制造的型材修整工具具有更長的工具壽命。負型修整輥主要用于批量生產復雜，高精度的型材。



路徑控制的表單修整工具（CNC表單卷）

路徑控制的修整工具可用于僅使用一種工具生成各種砂輪輪廓。對于不同的砂輪類型，有用于修整工具的優選制造工藝。因此，可以在較大范圍內指定和控制修整結果。



正電鍍形式的修整工具覆蓋有一層金剛石。這產生了恒定的修整寬度。這些修整工具用于對陶瓷結合的cBN砂輪，氧化鋁和特殊的氧化鋁砂輪進行成型。



負電鍍形式的修整工具和滲透設計用于由氧化鋁和特殊氧化鋁制成的常規研磨工具。此處的主要區別在于，滲透型通過在生產過程中研磨金剛石涂層和電鍍型來實現其高精度。另外，可達到的凸半徑是不同的。在某些情況下，小半徑的修整工具也適用于修整陶瓷結合的砂輪。
