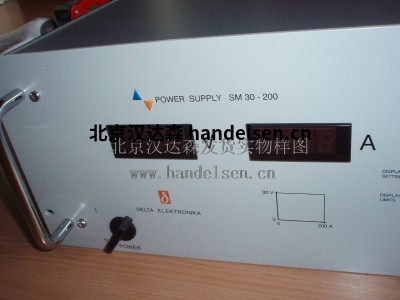

Delta Elektronika電源SM6000系列技術參數簡介

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　型號 電壓范圍 電流范圍

　　SM 15-400 0 - 15 V 0 - 400 A

　　SM 30-200 0 - 30 V 0 - 200 A

　　SM 45-140 0 - 45 V 0 - 140 A

　　SM 60-100 0 - 60 V 0 - 100 A

　　SM 70-90 0 - 70 V 0 - 90 A

　　SM 120-50 0 - 120 V 0 - 50 A

　　SM 300-20 0 - 300 V 0 - 20 A

　　SM 600-10 0 - 600 V 0 - 10 A

　　產品特點

　　o 設計用于全功率的長壽命

　　o 對負載變化的出色動態響應

　　o 防止所有過載和短路情況

　　o EMC超越CE要求：低發射和高抗擾度

　　o 低噪音：風扇受溫度控制

　　功能

　　o 具有電壓和電流共享的主/從并聯和串聯操作

　　o 允許堆疊，不需要單元之間的空間

　　o 多個單元的高功率系統配置

　　o 19“機架安裝或?qū)嶒炇沂褂?包括腳)

　　o 遙感

　　o 連鎖

　　可選項

　　• 高速編程

　　編程速度提高10到20倍，輸出電容更低。非常適合激光應用，快速測試系統或等離子室中使用的具有低并聯電容的電流源。有關更多信息，請下載數據表高速編程。

　　• 數字電壓和電流設置

　　前面板上實現了可靠，長壽命的數字編碼器。包括總前面板鎖定和粗調或細調調整，具體取決于轉動速度。SM300-20和SM600-10的標準配置。有關更多信息，請下載數據表數字編碼器。

　　• 序

　　任意波形發生器或獨立自動化。定序器集成在以太網控制器中。有關更多信息，請下載數據表以太網接口。

　　• 提高輸出功率

　　保守的額定單元允許以相同的可靠性提供額外的輸出功率。在一些降額時，最大輸出電壓或電流可以增加大約10%。欲了解更多信息請聯系我們。

　　• 2象限輸出：功率接收器

　　無論輸出功率為正還是負(對于最高僅為70 V的電源)，2象限運行可使輸出電壓保持恒定。適用于PWM速度控制的直流電機和ATE系統。有關更多信息，請下載數據表Power Sink。

　　• 安全電壓和電流設置

　　為了最大限度地提高安全性，可以僅使用螺絲刀調整CC和CV的設置，并使用塑料蓋進行保護，防止意外調整。SM300-20，SM600-10以及具有數字電壓和電流設置的設備已經具有安全設置。

　　• 軟件控制和接口

　　工廠安裝的編程接口 *：

　　? 以太網(包括音序器)

　　? RS232

　　? IEEE448

　　? PROFIBUS

　　? CANBUS

　　? ISO AMP CARD - 隔離模擬

　　外部接口模塊：

　　? 以太網模塊

　　? RS232模塊

　　? IEEE448模塊

　　? ISO AMP模塊

　　*單元中只有一個接口有空間

　　規格

　　o 三相輸入

　　(額定電壓范圍) ： 380 - 480 V AC，

　　V nom line to line(48-62 Hz)

　　o 功率因數校正 ： 0.98(100%負載)

　　o 效率 ： 高達90%(滿載時)

　　o 輸出紋波和尖峰 ： 從0.8 mV rms / 10 mV pp

　　o 規 ： 從2.5 mV

　　(0-100%負載步驟)

　　o 恢復時間 ： 從100μs

　　(50-100%負載步驟)

　　o 編程速度 ： 從2.7毫秒(10-90%)，

　　可選0.4毫秒

　　o 模擬編程精度 ： 從0.2%

　　o 輸出電壓和電流

　　穩定 ： 5.10 -5 / 10.10 -5

　　o MTBF ： 500.000小時

　　o 運行環境溫度 ： -20至+ 50°C

　　標準：

　　o 電源標準 ： EN 61204-3

　　o 通用排放 ： EN 61000-6-3(EN 55022B)

　　o 通用免疫 ： EN 61000-6-2

　　o 安全 ： EN 60950 / EN 61010

　　o 絕緣輸入/輸出 ： 3750 V rms

　　o 保護等級 ： IP20

　　o cTUVus等

　　尺寸

　　寬度= 19

　　高度= 4 U.

　　深度= 542毫米
