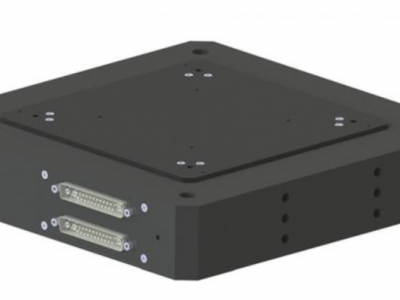

Physik Instrumente (PI)位移臺E-727簡介

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

 Physik Instrumente (PI)位移臺E-727簡介

PIglide運動控制器，適用于4,6或8軸

4,6或8個高性能運動軸§

完全集成的閉環伺服控制，§

放大器模塊和電源

用于音圈驅動器，直流電機和§

無刷三相電機

安靜的PWM驅動器?？蛇x：NanoPWM§

高性能驅動控制

編碼器輸入支持正弦/余弦和§

BiSS接口-C

10A連續電流/ 20 A峰值§

每軸輸出電流

2018年9月11日

OEM設置的替代定制包裝§



Physik Instrumente (PI)位移臺E-727簡介

產品規格

A-824.21x00 A-824.2Nx00 A-826.21x00 A-828.21x00

驅動軸數4 4 6 8

控制器軸數8 8 16 16

控制器類型

閉環伺服控制

(PID)，參數

改變期間

手術

閉環伺服控制

(PID)，參數改變

操作過程中

閉環伺服控制

(PID)，參數改變

操作過程中

閉環伺服控制

(PID)，參數改變

操作過程中

伺服頻率位置控制10 kHz 10 kHz 10 kHz 10 kHz

伺服頻率電流控制20 kHz 20 kHz 20 kHz 20 kHz

EtherCAT循環時間，頻率

輪廓發生器5 kHz 5 kHz 4 kHz 4 kHz

軌跡輪廓

點對點，慢跑，scurve，

插值

協調的多軸

型材

點對點，慢跑，scurve，

插值

協調的多軸

公司簡介

北京漢達森機械技術有限公司是一家，從事歐洲工業產品進口貿易的公司。主要產品有工業自動化設備、機電設備、液壓設備、電氣設備和零部件等產品。公司總部于2007年在德國成立。公司自成立以來，一直以德國公司的身份為國內一些貿易商，設備商及終端客戶提供產品代購服務。

我們的優勢：

1)渠道廣泛，國內有代理，或者有客戶保護廠家不賣的產品，只要您能提供型號，我們同樣可以從德國的分銷商來采購。

2)價格合理，繞過層層代理，大限度的讓利給客戶。

3)直接從德國廠家采購，保證所有產品均為原裝正品。

4)德國倉庫每周三統一拼箱發貨，大節約了物流成本。

5)德國工程師為您提供，的售前及售后技術咨詢服務。

音圈

有刷直流電機

無刷三相電機

與正弦換向

音圈

有刷直流電機

無刷三相電機

與正弦換向

音圈

有刷直流電機

無刷三相電機

與正弦換向

編碼器選項(出廠默認值)

(可以單獨配置

根據組合

客戶規格)

增量正弦/余弦

(1 Vpp)

A / B正交(RS-422)

(根據要求)，

絕對編碼器BiSS-C

增量正弦/余弦

(1 Vpp)

A / B正交(RS-422)

(根據要求)，

絕對編碼器BiSS-C

增量正弦/余弦

(1 Vpp)

A / B正交(RS-422)

(根據要求)，

絕對編碼器BiSS-C

增量正弦/余弦

(1 Vpp)

A / B正交(RS-422)

(根據要求)，

絕對編碼器BiSS-C

插值因子正弦/余弦

編碼器

4x到16384x(可以

由軟件調整)

4x到65532x(可以

由軟件調整)

4x到16384x(可以

由軟件調整)

4x到16384x(可以

由軟件調整)

輸出電壓72 V DC 96 V DC 72 V DC 72 V DC

輸出電流(每軸)

10連續

操作，20 A峰值(

S)

6.6連續

操作，20 A峰值(

S)

10連續

操作，20 A峰值(

S)

10連續

操作，20 A峰值(

S)

輸出功率(總計)

1100 W連續

手術

2300 W峰值

1500 W連續

手術

3000 W峰值

1500 W連續

手術

3000 W峰值

1500 W連續

手術

3000 W峰值

接口A-82x.21x00 A-824.2Nx00

通信以太網：TCP / IP，100/1000 Mbps

以太網/ IP

以太網：TCP / IP，100/1000 Mbps

以太網/ IP

用戶I / O(無參考和

限位開關)

4倍數字輸入，24 V DC，接收器

3倍數字輸出，24 V DC，信號源

2x模擬輸入，差分，12位

2x模擬輸出，差分，10位

用于位置觸發(PEG)的4x RS-422高速輸出

4倍數字輸入，24 V DC，接收器

4倍數字輸出，24 V DC，信號源

2x模擬輸入，差分，12位

2x模擬輸出，差分，10位

用于位置觸發(PEG)的4x RS-422高速輸出

互鎖/運動停止1x輸入，24 V DC 2x輸入，24 V DC

適用于復雜的真空應用

壓電系統中使用的所有組件都非常適用于真空。 操作時無需潤滑劑或潤滑脂。 無聚合物壓電系統可實現特別低的脫氣率。

PICMA®直接驅動可提高剛度和動態性能

采用PICMA®直接驅動的壓電納米定位器沒有機械平移。 這樣可以實現快速響應速度以及壓電驅動范圍內的剛度和動態。

Physik Instrumente (PI)-A-82X

Physik Instrumente (PI)-E-619

Physik Instrumente (PI)-E-709

Physik Instrumente (PI)-E-727

Physik Instrumente (PI)-F-122

Physik Instrumente (PI)-F-133

Physik Instrumente (PI)-F-131

Physik Instrumente (PI)-F-712

Physik Instrumente (PI)-F-811

Physik Instrumente (PI)-H-811

Physik Instrumente (PI)-H-812

Physik Instrumente (PI)-H-825

Physik Instrumente (PI)-H-855

Physik Instrumente (PI)-H-860

Physik Instrumente (PI)-L-408

Physik Instrumente (PI)-L-412

Physik Instrumente (PI)-L-417

Physik Instrumente (PI)-L-505

Physik Instrumente (PI)-L-509

Physik Instrumente (PI)-L-511

Physik Instrumente (PI)-L-517

Physik Instrumente (PI)-P-54*2

Physik Instrumente (PI)-P-62*1

Physik Instrumente (PI)-P-62*2

Physik Instrumente (PI)-P-611.XZ

Physik Instrumente (PI)-P-612.1

Physik Instrumente (PI)-P-613

Physik Instrumente (PI)-P-630

Physik Instrumente (PI)-P-712

Physik Instrumente (PI)-P-725

Physik Instrumente (PI)-S-330

Physik Instrumente (PI)-S-335

Physik Instrumente (PI)-S-340

Physik Instrumente (PI)-U-523

Physik Instrumente (PI)-V-408

Physik Instrumente (PI)-V-741

phyBASIC

高精度，高扭矩，運行平穩

我們的電機系列phyBASIC結合了價格優化設計的優勢和出色的操作特性。

這使得phyBASIC電機特別適用于制造業的標準應用。 良好的運行性能，高扭矩和堅固的工藝使phyBASIC成為防護等級IP40環境下快速精確定位任務的佳選擇。

技術細節

兩相步進電機

保持扭矩從50 mNm到7.2 Nm

邊緣尺寸從20到86毫米

步數(標準)200

1.8°步進電機的步進精度為5%

工作電壓phyBASIC 20,28,42(NEMA 8,11,17)：36至48 VDC

phyBASIC 56,86(NEMA 23,34)：72 VDC

標準連接：4引腳并聯

防護等級IP 40

絕緣等級B，130°C

絕緣電阻100MΩ

包含配套連接器的電纜

選項：

齒輪

后軸

應用：

設備，機器和工廠制造

簇絨機

標簽技術

后處理和包裹處理

裝配自動化

2相混合動力; ?19至56毫米

phySPACE步進電機系列是phytron電機有超過30年的太空使用經驗和超過500個在太空中應用記錄的結果。 phySPACE可以抵抗振動，輻射和高溫。 由于ECSS符合材料，phySPACE滿足了在超高真空中使用的高要求，同時提供佳的功耗，散熱，雜散磁通量，高精度定位長壽命和極強的穩健性。

技術細節

2相混合式步進電機

保持扭矩從3.1到420 mNm

直徑從19到56毫米

每轉200個全步

精度為5%，1.8°

專為沖擊和振動負載而設計

4引線平行

預脫氣

K元素集成

-40°C至+ 120°C

高達160°C的繞組溫度(短期)

輻射抗性高達106 J / kg

放氣溫度高達200°C(組件)

除氣率：TML

升級選項：

升級“輕質”：外殼和軸由鈦制成

升級“輻射硬化”：由于特殊材料，輻射可抵抗高達106 J / kg

升級“空間測試”：振動測試，沖擊，熱循環

定制解決方案：

基于我們的產品系列，有多種附加選項和解決方案可以為您的應用提供完美的選擇。 (低溫，主軸，齒輪，第二軸等等。)有關選擇phytron定制SPACE項目的更多信息

Phytron-Elektronik—ZSS 43.200.2,5-GPL

Phytron-Elektronik—GPL 26.2/33,22

Phytron-Elektronik—RSH 80.200.7,5

Phytron-Elektronik—VSS 42.200.2,5-UHVS-4Lp

Phytron-Elektronik—ZSH 107/3.200.12,5

Phytron-Elektronik—ZSS 43.200.2,5

Phytron-Elektronik—GSP MINI 92-70-230V

Phytron-Elektronik—1-STEP-DRIVE-5A-48V

Phytron-Elektronik—ZSS 32.200.1,2

Phytron-Elektronik—VSH 80.200.5-UHVC1-KTC-4Lp

Phytron-Elektronik—MCC-1 32-48 MINI-W-USB-B

Phytron-Elektronik—RSH 80.200.7.5-GPL80/24

Phytron-Elektronik—RSH81.200.7.5

Phytron-Elektronik—RSH 80.200.7,5-GPL

Phytron-Elektronik—GPL 80.2/24

Phytron-Elektronik—RSH 81.200.7,5

Phytron-Elektronik—RSH 80.200.7,5-GPL

GERWAH安全聯軸器的特點：

極短的脫扣時間(2～4ms);小的殘留摩擦物;準確的調整脫扣扭矩;無縫扭矩傳輸;極優的重復脫扣性能;低慣量，扭矩調整范圍很大;高靈活性的模塊化設計(提供客戶特殊定制)。

GERWAH磁性聯軸器 ：

GERWAH磁性聯軸器詳細介紹：

精確的扭矩限制(0.0～1000N?m同步離合器)：方便快捷、無限制次數的調節扭矩，以滿足您的需求;轉速范圍大;獨立的使用壽命。

無限過載保護次數：絕對無摩擦;額定扭矩等級恒定不變。

滿足高級別的衛生要求：材料是高級鋼材，無磨損，無需工作介質。

在遲滯離合器應用場合具有卓越的傳輸性能：恒力/漸變的力矩限制;可以起到“軟起”的功能，平滑啟動;兩軸可以在不同轉速下進行聯機;非接觸動力傳輸。

GERWAH磁性聯軸器：HSV、HLV、HKD、MKD、MK/SV、MKS系列等等。

產品分類

主要產品有GERWAH聯軸器、GERWAH漲緊套、GERWAH磁性聯軸器、GERWAH金屬波紋管聯軸器

代理采購德國進口工業品，進口儀器儀表，進口備品備件，。

總公司位于德國漢堡。，采購 德國及歐元區 工控產品、儀器儀表及備品備件等。部分總代理產品廣泛用于鋼廠、電廠和汽車廠領域，是德國公司駐中國辦事處，，共同開拓市場。如有德國方面的產品需要代購，歡迎溝通、合作。

北京漢達森機械技術有限公司



漢達森是MBS在中國經銷商，從原廠采購，提供原廠證明，以及報關單。

公司其他優勢品牌介紹：

KTR連軸器廣泛應用于工程機械、機床、冶金、石油化工設備及各種通用機械等，幾乎所有需要?jiǎng)恿鬟f的機械設備中都要用到KTR的產品。由于其卓越的性能和優良的品質，KTR的產品已為世界各地的著名設備廠商所采用。

原廠采購德國KTR聯軸器、德國KTR曲面齒聯軸器，KTR尼龍曲面齒聯軸器，KTR特種曲面齒聯軸器，KTR漲緊套，KTR傳感器，KTR力矩限制器，KTR力矩轉速檢測儀及其他KTR相關產品 詢價請找北京漢達森劉薇。

德國KTR聯軸器相關介紹：

1、KTR彈性膜片聯軸器(DJM、JM、JMJ)——偏心允許范圍大，拆裝迅速。無噪音，磨損，無滑動、摩擦轉動部件，可降低能量損耗;重量輕，適合高速運轉場合;傳動精度高，壽命長，可用于伺服定位系統。

2、KTR無齒隙聯軸器(DGS)——預應力下無齒隙的連接，用于主軸傳動、升降平臺和機床等;軸向插入式裝配，便于盲裝，節省時間;尺寸小，轉動慣量小，免維護;便于目測檢查，不同的彈性體可供選擇。

3、KTR萬向聯軸器(WSD、WS、WSS、WSF)——使用于聯結空間同一平面上兩軸線夾角β 45 ° 的傳動場合?？煞譃閱问中?、雙十字型、可伸縮型和法蘭型。具有傳遞扭矩大，使用壽命長，應用范圍廣等特點。它的應用特別是對冶金行業的技術改造及機械產品更新?lián)Q代提供了在有利條件。

4、KTR螺旋彈性聯軸器(STL)——高疲勞抵抗，等速回轉。允許平行偏差0.25mm,角度偏差5 ° ，軸向偏差 +/- 0.25mm。有鋁合金和不銹鋼材料可供選擇，一體化、小型、低慣量，廣泛應用于編碼器及微型電機的傳動聯結。

5、KTR波紋管聯軸器(BW)——高疲勞抵抗，等速回轉，高扭矩剛性和靈敏度，零間隙回轉。允許平行偏差0.25mm,角度偏差5 ° ，軸向偏差 +/- 0.25mm。，一體化、小型、低慣量，廣泛應用于高精度的傳動聯結。

德國KTR聯軸器分為：ROTEX 梅花彈性聯軸器，BOWEX曲面齒聯軸器，GEAREX鼓型齒聯軸器，BOWEX FLE-PA柴油機法蘭聯軸器，BOWEX ELASTIC高彈性法蘭聯軸器，MONOLASTIC小型彈性法蘭聯軸器， REVOLEX KX彈性套柱銷聯軸器，RADEX-N膜片聯軸器，REGIFLEX-N膜片聯軸器，ROTEX GS無齒隙彈性聯軸器，TOOLFLEX 波紋管聯軸器，RADEX-NC膜片式伺服聯軸器，

德國KTR力矩限制器分為：RUFLEX 力矩限制器，SYNTEX 力矩限制器，KTR-SI力矩限制器，

德國KTR脹緊套分為：CLAMPEX脹緊套 KTR620，CLAMPEX脹緊套 KTR603，CLAMPEX脹緊套KTR105，CLAMPEX脹緊套KTR200/201，CLAMPEX脹緊套KTR203/206，CLAMPEX脹緊套KTR250，CLAMPEX脹緊套KTR225，CLAMPEX脹緊套KTR400，CLAMPEX脹緊套KTR130，CLAMPEX脹緊套KTR131，CLAMPEX脹緊套KTR100，CLAMPEX脹緊套KTR150。

北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
