GEMÜ蝶閥

塑料和金屬蝶閥

蝶閥：應用領域和工業領域

GEMÜ蝶閥主要用于工業應用和化學工業，以及供水和水/廢水處理領域。同心和單偏心設計是標準配置。但是，也可根據要求提供雙偏心和三偏心截止閥。通過使用匹配的控制組件，例如位置指示器，定位器和過程控制器，GEMÜ蝶閥也可用于控制回路。

蝶閥類型

蝶形閥包括環形主體，環形彈性體座/襯套插入其中。通過軸引導的墊圈通過90°旋轉運動擺動到墊圈中。根據型號和公稱尺寸，這可以關閉25 bar的工作壓力和210°C的溫度。大多數情況下，這些閥用于機械純凈的液體，但也可以用于正確的材料組合中，而對輕微磨蝕性介質或氣體和蒸氣不會造成任何問題。

由于材料種類繁多，蝶閥是通用兼容的，例如可與無數工業應用，水/飲用水處理，沿海和近海行業兼容。蝶閥通常也是其他閥類型的經濟有效的替代品，在其他閥類型中，對開關周期，衛生或控制精度沒有嚴格要求。在大于DN 150的大公稱尺寸下，它通常是唯一仍然可行的截止閥。對于更嚴格的耐化學性或衛生要求，可以使用帶PTFE或TFM閥座的蝶閥。與PFA封裝的不銹鋼圓盤結合使用，適用于化學或半導體行業中的高腐蝕性介質。并配有拋光的不銹鋼圓盤，

對于所有指定的閥門類型，GEMÜ為自動化和過程優化提供大量定制配件。電器。位置指示器，位置和過程控制器，傳感器系統和測量設備可以輕松，快速地安裝，調整和集成到現有過程控制技術中。

蝶閥：技術數據

運作方式	手動，氣動，電動
連接數	活接端，螺紋插座，對接焊口
運營壓力	0-16巴
主體材料	金屬：鋁，不銹鋼，鑄鐵，黃銅，SG鐵，鑄鋼 塑料： PES，PP，PVC
媒體溫度	-60-210°C
公稱尺寸	DN 15-1600

蝶閥型號展示：

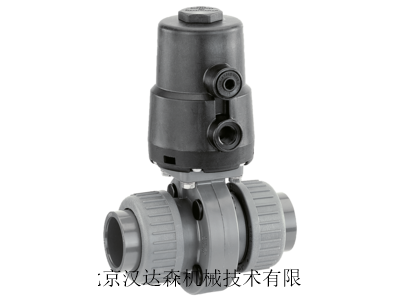

GEMÜ 410

氣動蝶閥

連接 聯盟端

氣動 執行器

主體材料 PVC-U

 工作壓力 6巴

 介質溫度 60°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）



GEMÜ 411

手動蝶閥

連接 夾；子彈頭 螺紋插座

執行器 手冊

車身材料 1.4408，精鑄；CW617N（黃銅）

 工作壓力 10 bar

 介質溫度 120°C

最小 介質溫度 -20°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）



GEMÜ 415

氣動蝶閥

連接 夾；子彈頭 螺紋插座

氣動 執行器

車身材料 1.4408，精鑄；CW617N（黃銅）

 工作壓力 10 bar

 介質溫度 160°C

最小 介質溫度 -20°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）



GEMÜ 417

手動蝶閥

連接 聯盟端

執行器 手冊

主體材料 PVC-U

 工作壓力 6巴

 介質溫度 60°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）



GEMÜ 423

電動蝶閥

連接 聯盟端

電動 執行器

主體材料 PVC-U

 工作壓力 6巴

 介質溫度 60°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）



GEMÜ 428

電動蝶閥

連接 夾；子彈頭 螺紋插座

電動 執行器

車身材料 1.4408，精鑄；CW617N（黃銅）

 工作壓力 10 bar

 介質溫度 120°C

最小 介質溫度 -20°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）



GEMÜ 480

裸軸蝶閥

連接 法蘭

裸軸 執行器

車體材質 EN-GJS-400-15

 工作壓力 16 bar

 介質溫度 150°C

最小 介質溫度 -10°C

公稱尺寸 DN 25（1''）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600



GEMÜ 481

氣動蝶閥

連接 法蘭

氣動 執行器

車體材質 EN-GJS-400-15

 工作壓力 16 bar

 介質溫度 150°C

最小 介質溫度 -10°C

公稱尺寸 DN 25（1''）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600



GEMÜ 487

手動蝶閥

連接 法蘭

執行器 手冊

車體材質 EN-GJS-400-15

 工作壓力 16 bar

 介質溫度 150°C

最小 介質溫度 -10°C

公稱尺寸 DN 25（1''）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600



GEMÜ 488

電動蝶閥

連接 法蘭

電動 執行器

車體材質 EN-GJS-400-15

 工作壓力 16 bar

 介質溫度 150°C

最小 介質溫度 -10°C

公稱尺寸 DN 25（1''）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350



GEMÜ 490

裸軸蝶閥

連接 法蘭

裸軸 執行器

主體材料 ; 1.4301，不銹鋼；EN-GJS-400-18-LT; S355J2G3鋼

 工作壓力 10 bar

 介質溫度 200°C

最小 介質溫度 -20°C

公稱尺寸 DN 40（1 1/2''）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600；DN 700；DN 900；DN 1000



GEMÜ 491

氣動蝶閥

連接 法蘭

氣動 執行器

主體材料 ; 1.4301，不銹鋼；EN-GJS-400-18-LT; S355J2G3鋼

 工作壓力 10 bar

 介質溫度 200°C

最小 介質溫度 -20°C

公稱尺寸 DN 40（1 1/2''）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600



GEMÜ 497

手動蝶閥

連接 法蘭

執行器 手冊

主體材料 ; 1.4301，不銹鋼；EN-GJS-400-18-LT; S355J2G3鋼

 工作壓力 10 bar

 介質溫度 200°C

最小 介質溫度 -20°C

公稱尺寸 DN 40（1 1/2''）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600



GEMÜ 498

電動蝶閥

連接 法蘭

電動 執行器

主體材料 ; 1.4301，不銹鋼；EN-GJS-400-18-LT; S355J2G3鋼

 工作壓力 10 bar

 介質溫度 200°C

最小 介質溫度 -20°C

公稱尺寸 DN 40（1 1/2''）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300



GEMÜ C480

裸軸蝶閥

連接 法蘭

裸軸 執行器

車體材質 EN-GJS-400-15

 工作壓力 16 bar

 介質溫度 70°C

最小 介質溫度 -10°C

公稱尺寸 DN 700; DN 800；DN 900；DN 1000；DN 1100；DN 1200；DN 1300；DN 1400；DN 1600



GEMÜ C481

氣動蝶閥

連接 法蘭

氣動 執行器

車體材質 EN-GJS-400-15

 工作壓力 16 bar

 介質溫度 70°C

最小 介質溫度 -10°C

公稱尺寸 DN 700; DN 800；DN 900；DN 1000；DN 1100；DN 1200；DN 1300；DN 1400；DN 1600



GEMÜ C487

手動蝶閥

連接 法蘭

執行器 手冊

車體材質 EN-GJS-400-15

 工作壓力 16 bar

 介質溫度 70°C

最小 介質溫度 -10°C

公稱尺寸 DN 700; DN 800；DN 900；DN 1000；DN 1100；DN 1200；DN 1300；DN 1400；DN 1600



GEMÜ D450

裸軸蝶閥

連接 法蘭

裸軸 執行器

主體材料 PP（GF）

 工作壓力 10 bar

 介質溫度 90°C

最小 介質溫度 5°C

公稱尺寸 DN 50（2''）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300



GEMÜ D451

氣動蝶閥

連接 法蘭

氣動 執行器

主體材料 PP（GF）

 工作壓力 10 bar

 介質溫度 90°C

最小 介質溫度 5°C

公稱尺寸 DN 50（2''）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300



GEMÜ D457

手動蝶閥

連接 法蘭

執行器 手冊

主體材料 PP（GF）

 工作壓力 10 bar

 介質溫度 90°C

最小 介質溫度 5°C

公稱尺寸 DN 50（2''）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300



GEMÜ D458

電動蝶閥

連接 法蘭

電動 執行器

主體材料 PP（GF）

 工作壓力 10 bar

 介質溫度 90°C

最小 介質溫度 5°C

公稱尺寸 DN 50（2''）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300



GEMÜ D480

裸軸蝶閥

連接 法蘭

裸軸 執行器

閥體材料 1.4408，鑄造不銹鋼材料；鑄鋼（ASTM A216 WCB）; EN-AC-4700，鑄鋁；EN-GJL-250; S275JR，鋼

 工作壓力 16 bar

 介質溫度 210°C

最小 介質溫度 -60°C

公稱尺寸 DN 25（1''）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600；DN 700；DN 800；DN 900；DN 1000；DN 1200；DN 1400；DN 1600



GEMÜ D481

氣動蝶閥

連接 法蘭

氣動 執行器

閥體材料 1.4408，鑄造不銹鋼材料；鑄鋼（ASTM A216 WCB）; EN-AC-4700，鑄鋁；EN-GJL-250; S275JR，鋼

 工作壓力 16 bar

 介質溫度 210°C

最小 介質溫度 -60°C

公稱尺寸 DN 25（1''）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600



GEMÜ D487

手動蝶閥

連接 法蘭

執行器 手冊

閥體材料 1.4408，鑄造不銹鋼材料；鑄鋼（ASTM A216 WCB）; EN-AC-4700，鑄鋁；EN-GJL-250; S275JR，鋼

 工作壓力 16 bar

 介質溫度 210°C

最小 介質溫度 -60°C

公稱尺寸 DN 25（1''）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300；DN 350；DN 400；DN 450；DN 500；DN 600；DN 700；DN 800；DN 900；DN 1000；DN 1200；DN 1400；DN 1600



GEMÜ D488

電動蝶閥

連接 法蘭

電動 執行器

閥體材料 1.4408，鑄造不銹鋼材料；鑄鋼（ASTM A216 WCB）; EN-AC-4700，鑄鋁；EN-GJL-250; S275JR，鋼

 工作壓力 16 bar

 介質溫度 210°C

最小 介質溫度 -60°C

公稱尺寸 DN 25（1''）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）; DN 200；DN 250；DN 300
