MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡行銷世界各地?，F(xiàn)在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可

　　基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。

　　在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。

　　當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。

　　一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。

　　壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。

MiniBOOSTER 產品分類

　　1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）

　　A系列HC1W 型號：HC1W1.2A 1

　　2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）

　　3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）

　　4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列

 　　型號                      增壓系數 i           泄流閥              連接                  型號

　　HC7-9                     6.6                  B = (有) / B 型           9             HC7-9 6.6 B 9

　　HC7-9版本：5種不同的增強因子

　　PIN：20 - 207 bar(入口壓力)

　　PH：最大2000bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)x i(強化)

　　安裝：墨盒

　　附件：先導式放泄閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

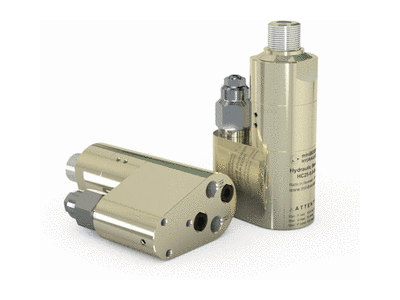

　　HC7-9是一款非常緊湊的高壓裝置，可以輸送高達2000巴的壓力，重量?jī)H為1.3公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。

　　HC7-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　流速

　　Intensification factor

　　iMax. outlet flow

　　l/minMax. inlet flow

　　l/min

　　5.01.614.0

　　6.61.313.0

　　9.00.913.0

　　13.00.612.0

　　20.00.312.0

　　外形尺寸

　　功能

　　基本操作在功能圖中進行了說明。 油通過換向閥CV輸入到IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的流量達到最大，具有快速前進功能。

　　當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當高壓側H達到最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。

　　Minibooster增壓器HC7-9 6.6 B 9
