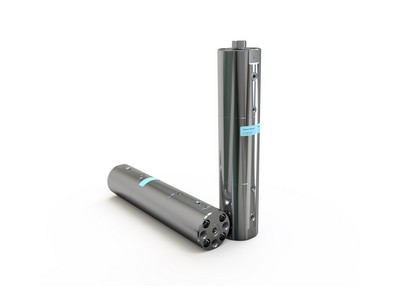

minibooster 增壓器M-HC2D-012-1K

MiniBOOSTER 產品分類

　　1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）

　　A系列HC1W 型號：HC1W1.2A 1

　　2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）

　　3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）

　　4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列

型號	連接方式	旁通流量	最大壓力	重量
M-HC2D-012-1K	1 = BSPP	100 l/min	500 bar	11.0 kg



主要特征

按需求壓力

電磁鐵激活

高壓 - 高達700bar（10,000 psi）

快速灌裝 - 系統流量可達100 l / min

延長使用壽命

健壯的設計

靈活的設計 - 幾個助推器/集約化比率

最大入口壓力= 345bar

可調出口壓力

描述

M-HC-012在線增強系統設計用于將泵的液壓增加到工作負荷。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

該系統通過能夠提供間歇使用的高壓流動（小于10分鐘占空比）而具有動態性。

安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

簡易安裝

M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

典型應用

移動附件（電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀），非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

連接類型

Connection	P / T	H / Z
1	1/2" BSPP	1/2" BSPP
F	Flange mounting	HV-399-02. Detail drawing

最大擰緊扭矩 BSPP

	P / T	H / z
	1/2" BSPP	1/2" BSPP
with steel washer	13.0 da/Nm	13.0 da/Nm
with aluminium washer	7.0 da/Nm	–
with cutting edge	13.0 da/Nm	13.0 da/Nm

型號

Type	Connection	Bypass flow	Max. pressure	Weight
M-HC2D-012-1K    M-HC3-012-1K	Tube:   1 = BSPP   2 = UNF	100 l/min 100 l/min	500 bar 500 bar	11.0 kg 9.5 kg
M-HC2D-012-FK       M-HC3-012-FK	F = Flange	100 l/min 100 l/min	500 bar 500 bar
M-HC2D-012-1L    M-HC3-012-1L	Tube:   1 = BSPP   2 = UNF	55 l/min 55 l/min	700 bar 700 bar	11.0 kg 9.5 kg
M-HC2D-012-FL    M-HC3-012-FL	F = Flange	55 l/min 55 l/min	700 bar 700 bar

強化因素

HC2D	HC3	HC6D
1,6	1,5	1,5
1,9	2,0	2,0
2,2	2,8	2,5
2,6	3,2	3,3
3,2	4,0	4,0
4,0	5,0	4,9
5,0	6,6	6,3
6,6	9,0	8,2
9,0

強化因子取決于可用的入口和期望的出口壓力。 要計算初始因子，請使用以下公式：

i =所需的高壓/泵壓力



所需的壓力：500bar

泵壓力：200bar

我= 500/200 = 2.5

增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列，M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列

　　A 系列M-HC6D系列

　　M-HC6D是一個完整的，即可安裝的高流量高壓增壓系統。該系統基于miniBOOSTER HC6D增壓器，包括整體式高流量旁路閥和隔離閥。

　　PIN = 20-350巴(入口壓力)

　　PH = 500 bar(出口壓力)

　　Q = 100L / min

　　重量：32.3公斤

　　應用

　　該系統非常適合移動附件充分利用液壓缸快速向前運動的泵容量，并在需要增強(擠壓/夾緊)壓力時提高壓力。典型應用：移動附件(切割機 - 破碎機 - 剪刀)注塑機和液壓機。

超強·　　

系統已完全裝運并經過工廠測試，隨時可以安裝·　　

提供高流量和高壓力·　　

可用幾個集約化比率·　　

可選和多重連接安排·　　

　　安裝選項

　　M-HC6D增強系統可以根據您的應用和以下選項進行量身定制。

　　M-HC6D-004

　　帶1/2“BSPPP高壓端口的管件或軟管安裝型式和高壓側安全閥，消除了高壓氣瓶的臨界壓力峰值。

　　請將您的申請需求發送給我們，以便收到提案。

　　B系列M-HC-010

　　主要特征

　　按需求壓力

　　電磁鐵激活

　　高壓 - 高達700巴(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　描述

　　M-HC-010在線增強系統設計用于增加泵的液壓壓力。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

　　該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

　　簡易安裝

　　M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　典型應用

　　移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

　　C系列 M-HC-011

　　主要特征

　　按需求壓力

　　電磁鐵激活

　　高壓 - 高達700bar(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　描述

　　M-HC-010在線增強系統設計用于增加泵的液壓壓力。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

　　該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

　　簡易安裝

　　M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　典型應用

　　移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

　　D系列M-HC-012

　　主要特征

　　按需求壓力

　　電磁鐵激活

　　高壓 - 高達700bar(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　最大入口壓力= 345bar

　　可調出口壓力

　　描述

　　M-HC-012在線增強系統設計用于將泵的液壓增加到工作負荷。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

　　該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

　　簡易安裝

　　M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　典型應用

　　移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

　　E系列M-HC-013

　　主要特征

　　自動啟動(順序閥)

　　高壓 - 高達700bar(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　從旁路切換到強化流程

　　最大入口壓力= 345bar

　　可調出口壓力

　　描述

　　M-HC-013在線增強系統設計用于將泵的液壓增加到工作負荷。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

　　該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

　　簡易安裝

　　M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　典型應用

　　移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

　　F系列M-HC22

　　M-HC22現場裝置，出口壓力可調

　　版本：11個不同的強化因素

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)x i(強化)

　　附件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　M-HC22是一款小巧的現場設備，重量只有5.0公斤。它非常適用于需要建造和保持高壓的各種應用場合。

　　M-HC22將提供的壓力提高到更高的出口壓力，并自動補償機油消耗量以保持高壓。

　　M-HC22包含一個減壓閥(PRV)，用于控制進入增壓器部分的進口壓力，以及一個可選的孔口，用于將進口流量減至所選增壓比所允許的最大值。

　　集成的減壓閥(PRV)可以保護升壓器和高壓工具免受過高的壓力。無論油箱管路壓力如何變化，都能確保穩定的高壓。

　　G系列M-HC25

　　M-HC25用于氣缸的快速前進

　　版本：11個不同的強化因素

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)×I(強化)

　　附件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　描述

　　M-HC25是一款小巧的現場設備，重量只有5.0公斤。它非常適用于需要建造和保持高壓的各種應用場合。

　　M-HC25配有一個平衡閥，通過引導全部進口流量直接通過增壓器部分，直至達到設定壓力，允許氣缸快速向前運動。然后平衡閥打開，增壓器開始振蕩。

　　當高壓側H達到時，M-HC25增壓器會自動失速。增壓器將不斷補償油耗，以保持高壓。出口壓力的調節是通過改變供應壓力來進行的。

　　增壓器上可以安裝一個可選的節流孔，以將入口流量減至所選增壓比所允許的最大值。

　　H系列便攜式增壓器系統 M-HC7

　　(高壓力達 800 bar)

　　說明

　　miniBOOSTER M-HC7 便攜式增壓器系統設備堅固，其設計可滿足工業應用的需求。

　　M-HC7 使用提供最小流量為 2 lpm 的任何低壓(20 至 200 bar)功率源都可以工作。出口壓力可達 800 bar。

　　可靠性是設計的主要因素。M-HC7 裝配有 10 微米過濾器和可視過濾器狀態指示器。服務壽命延長并避免了中斷。

　　尺寸

　　高度：321mm

　　寬度：146 mm

　　長度：315 mm

　　重量：10 kg

　　便攜性和易用性

　　M-HC7 僅 10 Kg 重且?guī)в斜憷钠鹬厥直?，因此可以任意攜帶。

　　M-HC7 從當前的低壓液壓開始運行。不需要其他的工具。集成該設備的所有控件都提供了簡單和可靠的性能。

　　時間就是金錢：M-HC7 可以提供最高流量為 15 lpm 并且其設計確保了在需要增壓之前系統容量定向于操作。周期時間最小化。

　　多個應用需要設備提供卓越的精度。使用易讀的 4” 直徑壓力表檢驗出 M-HC7 的許可精度控制在 1% 內。

　　規格

　　1 個集成手柄

　　1 個 HC7 miniBOOSTER 增壓器

　　1 個泄壓閥

　　1 個 4/3 手動方向控制閥

　　1 個壓力過濾器 10 微米

　　1 個高壓量表 0 - 1000 bar

　　1 個順序閥

　　1 個止回閥

　　1 個可視過濾器狀態指示器

　　IN, M, P1 和 T 端口： 1/4” BSPP

　　HP 端口：H 1/4” BSPP 錐形 120°

　　安裝選件

　　調節 M-HC7 增壓器系統，使之與帶有以下選件的應用相匹配。請將申請的應用需求發送給我們。

　　· 集成鋼板 PP-805(用于危險區域、采礦應用和離岸應用)

　　· 電子版阻塞指示器 FIL-NG6-CIE

　　· 電磁閥(用于遠程控制)

　　· 流量控制閥 PA-9F400-S(用于降低雙作用液壓缸的回流油量)

　　· 低壓量表 0 – 250 bar

　　J系列增壓器系統 M-HC6

　　(高壓力達 500 bar)

　　說明

　　M-HC6 是一個完備且可立即安裝的增壓器系統，它的流量大、壓力低。該系統基于 miniBOOSTER HC6增壓器，包含完整的大流量旁路閥和隔離閥。

　　PIN = 20–300 bar

　　(進口壓力)

　　PH = 500 bar

　　(出口壓力)

　　Q = 100 L/min

　　重量: 23 kg

　　應用

　　該系統適合行走配備，以便在必要時充分利用泵容量快進液壓缸并增壓，獲得增壓(擠/夾)。典型應用：行走配備(切割機 – 破碎機 - 剪切機)注塑機和液壓機。

　　• 額外堅固·

　　• 提供的系統已組裝完畢并經過出廠測試，立即可安裝·

　　• 提供高流量和高壓力·

　　• 具備多個增壓比·

　　• 多種可選連接方式·

　　安裝選件

　　調節 M-HC6增壓器系統，使之與帶有以下選件的應用相匹配。

　　M-HC6-001

　　該型號通過法蘭直接連接到高壓缸。配備 2 個額外的泵端口 P1 和油箱端口 T1(3/8” BSPPP端口)

　　M-HC6-002

　　該型號通過法蘭直接連接到高壓缸。配備 2 個額外的泵端口 P1 和油箱端口 T1(1/2” BSPPP端口)

　　M-HC6-003

　　通過 1/2” BSPPP高壓端口進行管道或軟管安裝

　　M-HC6-004

　　通過 1/2” BSPPP高壓端口進行管道或軟管安裝，高壓側配有減壓閥，為高壓缸減輕峰值壓力

　　請將應用需求發送給我們，我們可為您建議相應的解決方案。
