 　miniBOOSTER 雙媒介增壓器系列

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡行銷世界各地?，F(xiàn)在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可

　　基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。

　　在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。

　　當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。

　　一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。

　　壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。

　MiniBOOSTER 產品分類

　　1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）

　　A系列HC1W 型號：HC1W1.2A 1

　　2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）

　　3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）

　　4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列

　　A系列

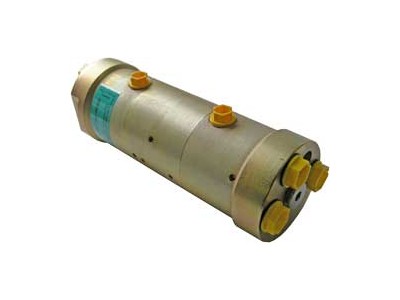

　　HC2D2

　　HC2D2 版本：8種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　增壓比與媒介2的進口壓力相關，

　　表中的數值是在媒介 2 壓力為1 bar測量得到的

　　泄流連接：最大5 bar

　　安裝：管式管路

　　A 型= 沒有單向閥

　　說明

　　HC2D2 是一種自吸式雙媒介設備，高壓端最高流量可達 3 l/min。與其他 miniBOOSTER 型號一樣，HC2D 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。

　　通過改變供油壓力調節出口壓力。相對于流量，HC2D2 是一臺重量為 4.15 kg的緊湊型設備。

　　B系列HC6D2 型號 HC63-013 8.2 A 1

　　型號增壓系數 i泄流閥連接型號

　　HC63-013 8.2A = (無) / A 型1HC63-013 8.2 A 1

　　主要特征

　　自動啟動(順序閥)

　　高壓 - 高達800 bar(11,600 psi)

　　快速灌裝 - 系統流量達300 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　從旁路切換到強化流程

　　最大入口壓力= 345bar

　　可調出口壓力

　　安裝：內聯管或法蘭

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　型號HC63-013 20 A 1

　　型號增壓系數 i泄流閥連接型號

　　HC63-013 20A = (無) / A 型1HC63-013 20 A 1

　　M-HC22現場裝置，出口壓力可調

　　版本：11個不同的強化因素

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)x i(強化)

　　附件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　HC6D2 版本：9種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　增壓比與媒介2的進口壓力相關，

　　表中的數值是在媒介 2 壓力為1 bar測量得到的

　　泄流連接：最大10 bar

　　安裝：管式管路

　　A 型= 沒有單向閥

　　說明

　　HC6D2 是一個自吸式雙媒介設備，高壓端最高流量可達41 l/min。與其他 miniBOOSTER 型號一樣，HC6D2 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。

　　通過改變供油壓力調節出口壓力。相對于其流量而言，HC6D2 是一個緊湊型設備，重量僅為 24 kg。

　　C 系列HC9D2W 型號 HC9D2W 5.2 A 1

　　型號增壓系數 i泄流閥連接型號

　　HC9D2W5.2A = (無) / A 型1HC9D2W 5.2 A 1

　　HC9D2W版本：5種不同的增強因子

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大1380 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - Preturn)X i(強化)

　　強化因子與介質2的入口壓力有關，表格中的值是在介質2上1巴測量的

　　排水連接：最大10 bar

　　安裝：內聯管

　　一個模型=沒有放泄閥

　　HC9D2W版本：5種不同的增強因子

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大1380 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - Preturn)X i(強化)

　　強化因子與介質2的入口壓力有關，表格中的值是在介質2上1巴測量的

　　排水連接：最大10 bar

　　安裝：內聯管

　　一個模型=沒有放泄閥

　　描述

　　HC9D2W是一款不銹鋼雙重介質單元，能夠在高壓端提供高達5.6 l / min的流量。與其他miniBOOSTER型號一樣，HC9D2W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。

　　出口壓力的調節是通過改變供應壓力來進行的。相對于其流動能力，HC9D2W是一個重量為25公斤的緊湊型設備。
