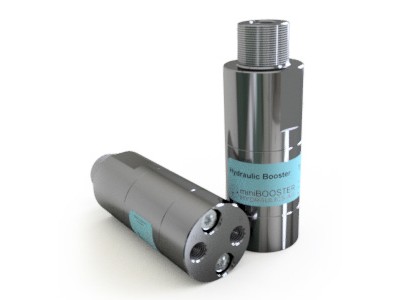

miniBOOSTER不銹鋼增壓器系列

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn

             miniBOOSTER不銹鋼增壓器系列

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡行銷世界各地。現在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可

　　基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。

　　在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。

　　當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。

　　一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。

　　壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。

MiniBOOSTER 產品分類

　　1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）

　　A系列HC1W 型號：HC1W1.2A 1

　　2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）

　　3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）

　　4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列

 　　不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列

　　A系列HC1W 型號：HC1W1.2A 1

　　HC1W版本：9種不同的增壓系數

　　P in：20 - 207 bar(入口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　PH：最大800 bar(出口壓力)

　　POUTLET：PH =(PIN - PRETURN)×I(強化)

　　安裝：內聯管

　　A型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　材料證書3.1的要求。

　　描述

　　HC1W是最緊湊的miniBOOSTER 316L不銹鋼，重量只有0.7公斤。 它非常適合用于需要將設備安裝在工具，電源組件或其他設備上的應用。

　　HC1W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　b系列HC2DHW型號：HC2DHW4A 1

　　HC2DHW版本：5個不同的增強因子

　　PIN：入口壓力20-207巴

　　PH：最大1380bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)I(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　材料證書3.1根據要求

　　型號：M-HC2D-012-1K

　　型號連接方式旁通流量最大壓力重量

　　M-HC2D-012-1K 1 = BSPP100 l/min500 bar11.0 kg

　　主要特征

　　按需求壓力

　　電磁鐵激活

　　高壓 - 高達700bar(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　最大入口壓力= 345bar

　　可調出口壓力

　　描述

　　HC2DHW是一款雙作用不銹鋼裝置，能夠在高壓端提供高達5.0 l / min的流量。與其他miniBOOSTER型號一樣，HC2DHW將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。出口壓力的調節是通過改變供應壓力來進行的。 相對于其流動能力，HC2DHW是一個重量為8.0千克的緊湊型設備。

　　功能

　　基本操作在功能圖中進行了說明。 油通過換向閥CV輸入IN端口，通過單向閥2x KV1，2x KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器實現最大流量，從而實現快進功能。

　　當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終的壓力將由振蕩泵單元OP1和OP2輪流實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力下降，OP1和OP2將自動運行以保持最終壓力。 可以將高壓接頭H更換到增壓器的另一端。

　　C系列

　　HC4W

　　HC4W 版本：9種不同的增壓系數

　　PIN:進口壓力 20 – 200 bar

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　對于要求更大流量的高壓液體應用場合HC4W 是理想之選。HC4W 結構緊湊，材料為不銹鋼，重量僅為 4.5 kg，但出口流量最高可達 7.0 l/min。

　　與HC2W型號一樣，它可以將供油壓力升高，并可自動補償液壓油損耗來維持高壓。出口壓力的調節通過改變與流量相關的供油壓力來實現。

　　D系列HC6DHW

　　HC6DHW版本：7種不同的增強因子

　　PIN：入口壓力20-207bar

　　PH：最大1380bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)I(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　材料證書3.1根據要求

　　描述

　　HC6DHW是一款高流量雙作用不銹鋼316L單元，可在高壓端提供12.5 l / min的流量。 與其他miniBOOSTER型號一樣，HC6DHW將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。 相對于其流動能力，HC6DHW是一個重量為35.0公斤的緊湊型設備。

　　E系列HC7W型號HC7W 6.6 A 11

　　型號增壓系數 i泄流閥連接型號

　　HC7W6.6A = (無) / A 型11HC7W 6.6 A 11

　　HC7W版本：5種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

　　PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥結合

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　HC7W版本：5種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

　　PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥結合

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　HC7W 是緊湊式高壓設備，可以提供高達 2,000 bar 的壓力，重量僅為 1.5 kg。對于使用稀薄(低粘度)媒介是理想之選。對于類似液壓泵站的行走應用領域，它是理想之選

　　HC7W 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。選擇不同的高壓適配器，可以在 HP 端口處獲得不同規格的 M22x1.5 螺紋。
