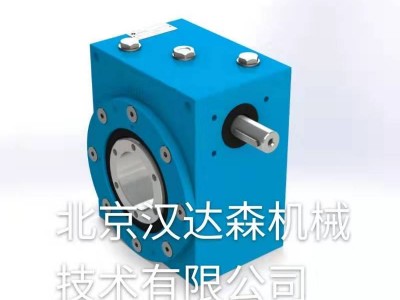

材料 | 規范性 | 規格 | 適應癥 | |
---|---|---|---|---|
蟲 | 16鎳鉻4 | EN 10084:2008 | 滲碳合金鋼 | 經過表面硬化處理并在牙齒和刀柄上磨削 |
車輪磨損 | CuAl10Fe2-GZ | EN 1982:2008 | 鋁青銅 | 離心式 |
堅果 | CuAl10Fe2-GZ | EN 1982:2008 | 鋁青銅 | 離心式 |
螺紋主軸 | C45 | EN 10083-2:2006 | 碳素鋼 | Tr 140x14(ISO 2901:2016)-軋制或機加工 |
卡特 | S235 J0 | EN 10025-2:2005 | 焊接碳鋼 | 在6面完全加工 |
潤滑劑 | Unimec Mark CA | 鈣基潤滑脂 | 14公斤 |
一般特征
工作溫度[°C] | -10°C / 80°C |
---|---|
靜載荷(牽引或壓縮) | 1200千牛 |
動載荷(牽引或壓縮) | 800千牛 |
最大輸入速度 | 1800轉 |
主變速箱重量 | 550公斤 |
梯形螺桿重量 | 110千克/平方米 |
最大負載時的防旋轉扭矩 | 8100牛頓米 |
最大容許靜態側向載荷 | 20千牛 |
中心到中心直徑 | 200毫米 |
蝸桿上的最大徑向載荷 | 3千牛 |
標準工作條件 | 25°C-servizio 10% |
具體特點
標稱比 | ||
---|---|---|
1/12 | 1/36 | |
實際比率 | 1/12 | 1/36 |
蠕蟲每轉翻譯 | 1.16毫米 | 0,38毫米 |
效率 | 16% | 10% |
啟動效率 | 10% | 6% |
最大線速度 | 1200 | 600 |
最大負載扭矩 | 930 Nm | 500牛頓米 |
蝸桿最大扭矩 | 8200 Nm | 9800 Nm |
空載扭矩 | 7.2牛米 | 5牛頓米 |
歐拉定律(安全系數= 2;動態壓縮載荷)
極限載荷1(紅色)-2(藍色)-3(綠色)
C =載荷[kN]
L =梯形螺釘?shù)目傞L(zhǎng)度[mm]
功率曲線
品紅色區域表示潛在的加熱危險。工作周期必須仔細分析。
VR =蝸桿轉速[rpm]
VL =主軸平移速度[mm / min]
P =要求的輸入功率[kW]
施工形式
具體配件
該產品可用的附件如下所示
