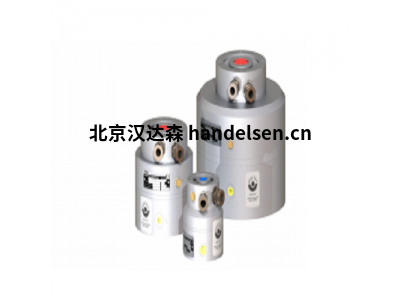

SITEMA 安全制動器

主要作用

鎖定垂直移動的負載

斜軸和豎軸的安全性

自動化行業中的斜軸和豎軸是典型的應用領域之一，人員和機器的保護在這一領域中非常重要。

產品系列 KSP

適用于輕型至中等負載

獲得德國工傷保險行業協會（DGUV）認證

單一負載方向

型號 KSP16   D 16MM   M 2.5KN

型號 KSP22   D 22MM   M 5KN

型號 KSP22   D 22MM   M 10KN

型號 KSP25   D 25MM   M 15KN

型號 KSP28   D 28MM   M 20KN

型號 KSP32   D 32MM   M 30KN

確保垂直移動的物體 斜軸和垂直軸的安全性

典型應用包括自動化行業中的斜角軸和垂直軸，為人員和機械提供重要的保護。適用于中小型負載

DGUV認證一個負荷方向安全負載在零壓力下，通過一組碟形彈簧將夾緊套筒推入外殼的圓錐體中，從而在桿和夾緊套筒之間產生初始摩擦接觸。接近信號從2切換到1。

一旦負載超過彈簧力V，則整個系統（夾緊環+夾緊套+環形活塞）將與桿一起移動，直到在大約10分鐘后機械停止。達到2毫米。超載

從現在開始，夾緊力不再增加。因此，滑桿會出現一定的過載。由于此功能，在緊急情況下也可以使用安全制動器，以一定的制動力來捕獲下落的負載。力路徑圖下方的表面與耗散的能量相對應。釋放

為了釋放夾緊力，除了端口L處的釋放壓力外，還必須使桿向上運動。這樣可以確保只有在驅動器正常工作時才可以松開夾緊裝置。可以使用標準的接近開關來指示這種情況：松開夾緊裝置。僅當此信號有效時，才可能向下移動。接近開關的信號從1切換到2。

夾緊系統由一個在圓錐形夾緊環內移動的圓錐形夾緊套筒組成。環形活塞將夾緊套筒保持推壓在碟形彈簧上，在釋放壓力為零的情況下會啟動夾緊。額外的碟形彈簧（用于過載）確保設備不能被固定。緊急停止時，會因過載而損壞。

SITEMA是專業開發和夾緊單位和圓桿作用線性制動器的生產廠商。對這些與安全問題有關產品的專業性使SITEMA屹立于世界之林不倒，多種產品的系統供應商提供了為每個應用的解決方案。
